Funktionsbeschreibung
KL2521 7
Anschluss

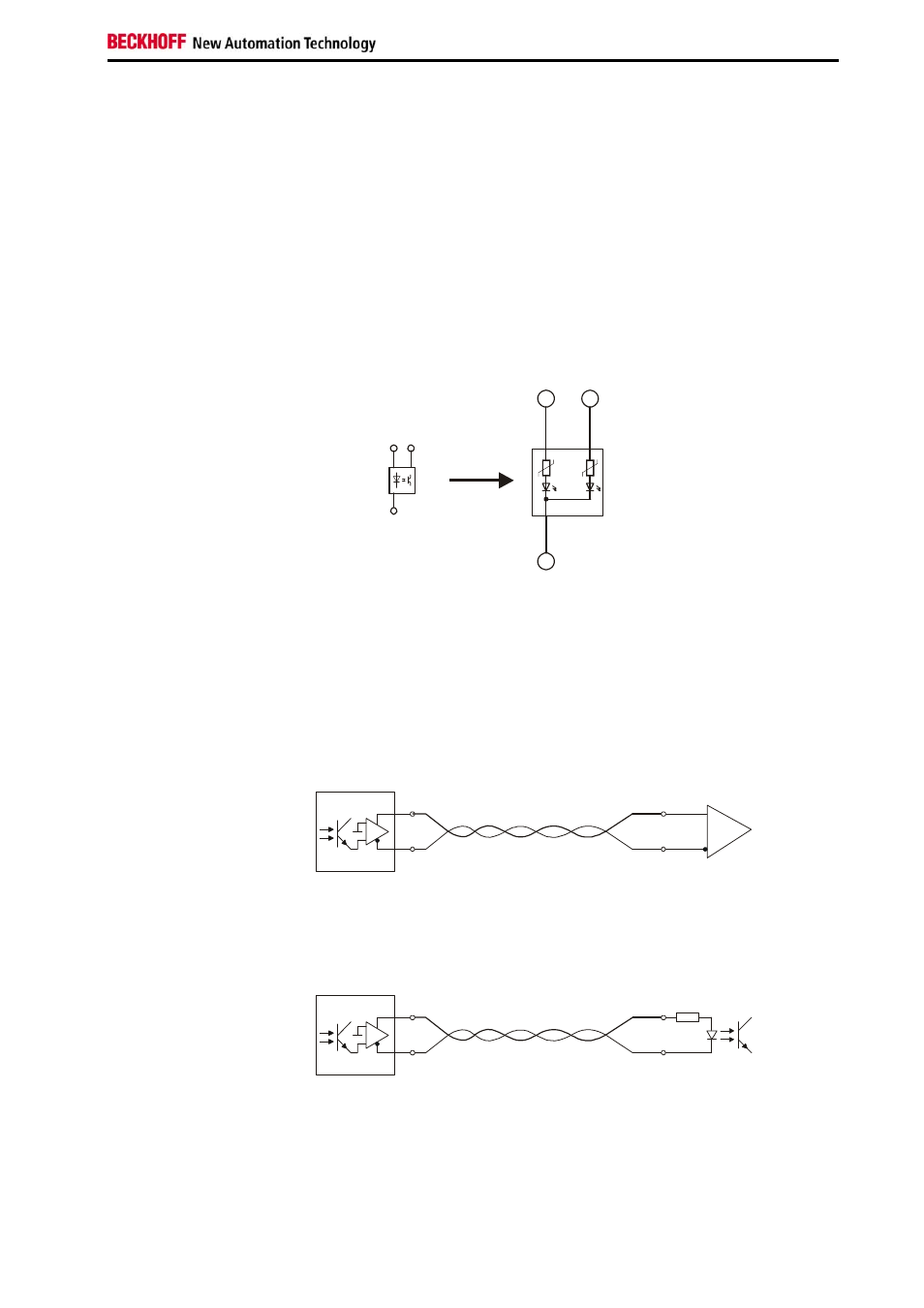

Anschluss der Eingänge
Schaltungsbeispiele für den Ausgang A, sie gelten sinngemäß auch für
Ausgang B.
Die optisch isolierten Eingänge sind mit einer Strombegrenzung vor
Überlastung geschützt. Die Betriebsspannung kann ohne weitere externe
Beschaltung im Bereich zwischen 5 V ... 24 V
DC
liegen. Der Anschluss
GND ist die gemeinsame Masse der beiden Eingänge T und Z.
Das Schaltbild zeigt die interne Schaltung der beiden Eingänge:
3 mA
konstant
GND Z,T
+T +Z
Anschluss der Ausgänge
Die Ausgänge A und B der KL2521 können in unterschiedlichen
Anschlussarten benutzt werden. Ein integrierter DC/DC-Wandler versorgt
die Ausgangsstufe beider Kanäle A und B mit einer galvanisch isolierten
Spannung (5 V).
Anschluss an RS485/RS232-Receiver
Der Ausgang kann als RS485- oder RS232-Ausgang betrieben werden.
Die Schaltung erzeugt die nötigen Differenzsignale.
KL2521-0000
+A
- A
Anschluss an Optokoppler (ohne externe Versorgungsspannung)
Die Ausgänge können für den direkten Anschluss eines Optokopplers
eingesetzt werden. Die Ausgangsstufe liefert den nötigen Ausgangsstrom
mit einer internen Versorgungsspannung von 5 V.
220R
KL2521-0000
+A
- A
