Betrieb
EP1908-0002
13
4.1.4 Befestigung
Hinweis
Anschlüsse vor Verschmutzung schützen!
Schützen Sie während der Montage der Module alle Anschlüsse vor Verschmutzung!
Die Schutzart IP67 ist nur gewährleistet, wenn alle Kabel und Stecker angeschlossen
sind!
Nicht benutzte Anschlüsse müssen mit den entsprechenden Steckern geschützt
werden (Steckersets siehe Katalog)!
Die Module werden mit zwei M3-Schrauben befestigt. Die Schrauben müssen länger als 15 mm sein. Die
Befestigungslöcher besitzen kein Gewinde. Beachten Sie bei der Montage, dass die Feldbusanschlüsse
die Gesamthöhe noch vergrößert.
4.1.4.1

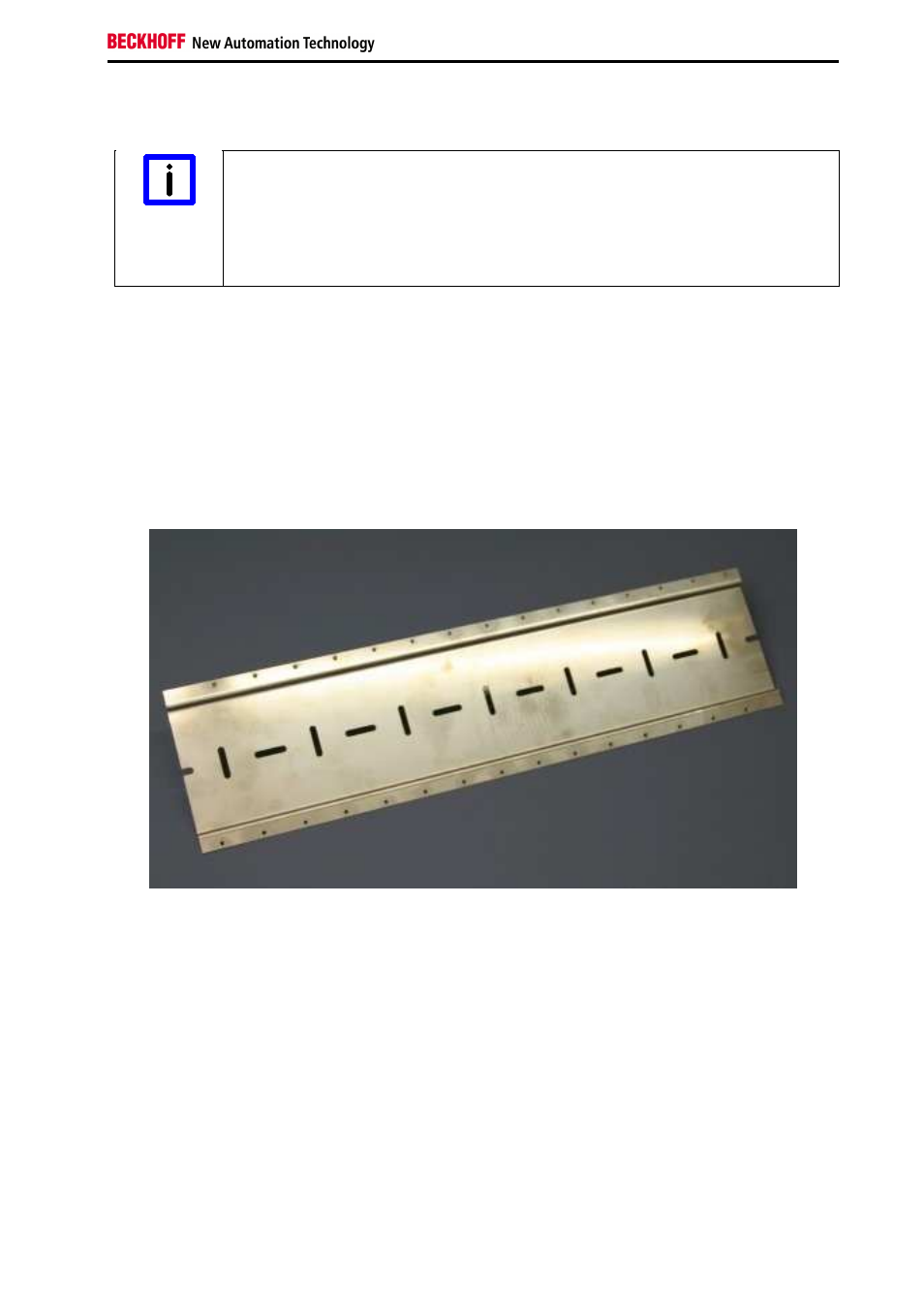

Montageschiene ZS5300-0001
Die Montageschiene ZS5300-0001 (500 mm x 129 mm) ermöglicht einen zeitsparenden Aufbau der
Module. Die Schiene besteht aus rostfreiem Stahl (V2A), ist 1,5 mm stark mit passend vorgefertigten M3
Gewinden. Mittels M5 Schrauben (5,3 mm Langlöcher) kann die Schiene an der Maschine befestigt
werden.
Die Schiene ist 500 mm lang und erlaubt bei einem Modulabstand von 2 mm die Montage von
15 Modulen. Sie kann applikationsspezifisch gekürzt werden.
