Betrieb
EP1908-0002
17
4.1.5.5

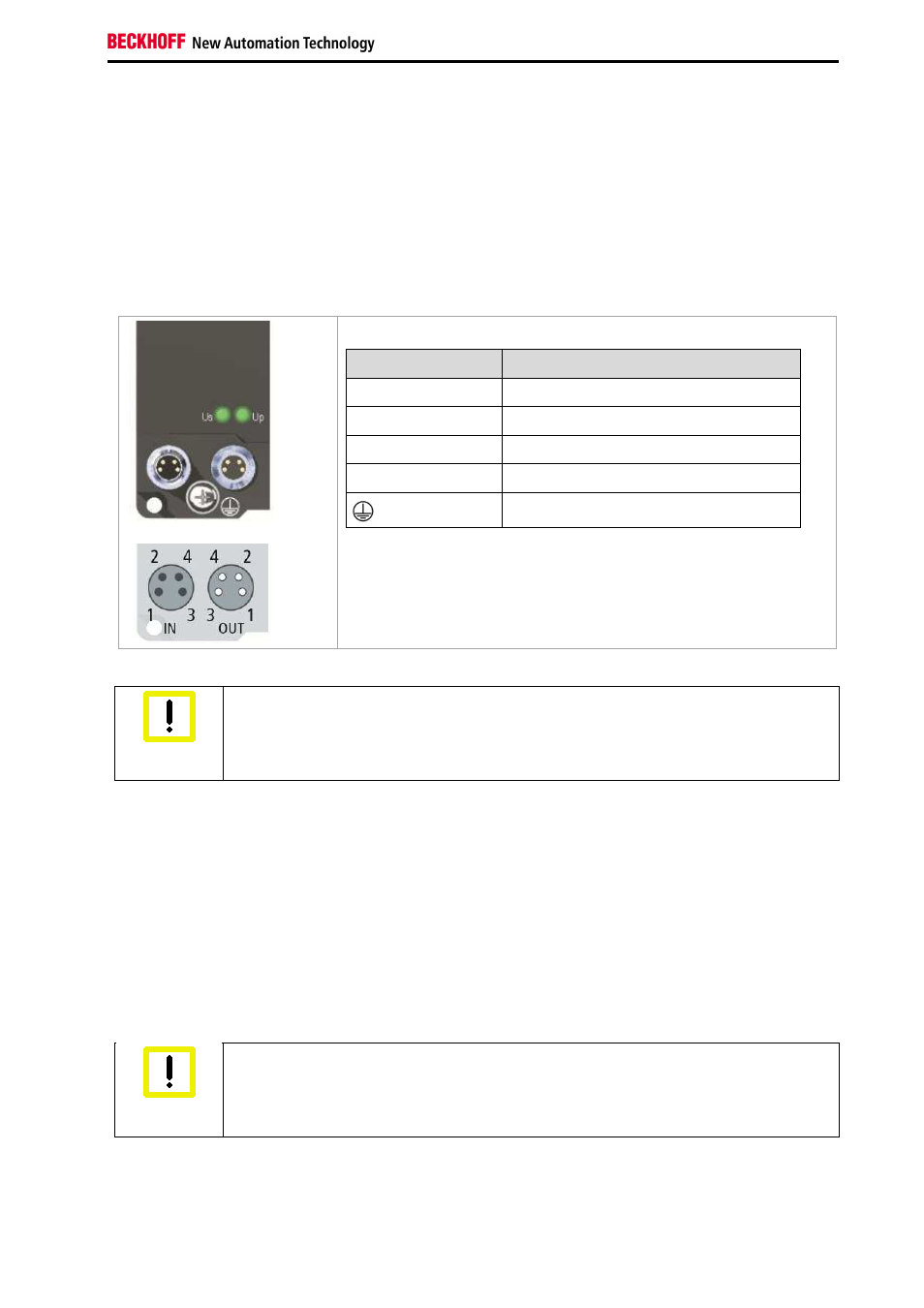

Power-Anschluss
Die Einspeisung und Weiterleitung der Versorgungsspannungen erfolgt über zwei M8-Steckverbinder am
unteren Ende der Module:
•
IN: linker M8-Steckverbinder zur Einspeisung der Versorgungsspannungen
•
OUT: rechter M8-Steckverbinder zur Weiterleitung der Versorgungsspannungen
•
Erdungsschraube: Die Erdungsschraube wird werksseitig montiert. Für die Installation wird
zusätzlich ein Ring-Kabelschuh M3 und das Kabel zur Erdung benötigt.
Kontaktbelegung
Kontakt
Spannung
1
Steuerspannung U
S
, +24 V
DC
2
Peripheriespannung U
P
, +24 V
DC
3
GND
S
4
GND
P
Erdungsanschluss
Die Kontakte der M8-Steckverbinder tragen einen maximalen Strom
von 4 A.
Zwei LEDs zeigen den Status der Versorgungsspannungen an.
Achtung
Power-Anschluss nicht mit EtherCAT-Anschluss verwechseln!
Verbinden Sie die Powerkabel (M8, 24 V
DC
) nie mit den grün gekennzeichneten
EtherCAT-Buchsen der EtherCAT Box Module. Dies kann die Zerstörung der Module
verursachen!
Steuerspannung U
S
: 24V
DC
Die Steuerspannung U
S
versorgt die Logik und den Kommunikationsteil des Moduls. Sie ist galvanisch
von dem Feldbusteil getrennt.
Peripheriespannung U
P
: 24V
DC
Die Peripheriespannung U
P
versorgt die digitalen Eingänge, sie kann separat zugeführt werden. Wird die
Lastspannung abgeschaltet, so bleibt die Feldbus-Funktion erhalten, jedoch gehen die Eingangssignale
in den sicheren Zustand.
Weiterleitung der Versorgungsspannungen
Die Power-Anschlüsse IN und OUT sind im Modul gebrückt. Somit können auf einfache Weise die
Versorgungsspannungen U
S
und U
P
von EtherCAT Box zu EtherCAT Box weitergereicht werden.
Achtung
Maximalen Strom beachten!
Beachten Sie auch bei der Weiterleitung der Versorgungsspannungen U
S
und U
P
, dass
jeweils der für die M8-Steckverbinder maximal zulässige Strom von 4 A nicht
überschritten wird!
