Betrieb
16
EP1908-0002
4.1.5.3

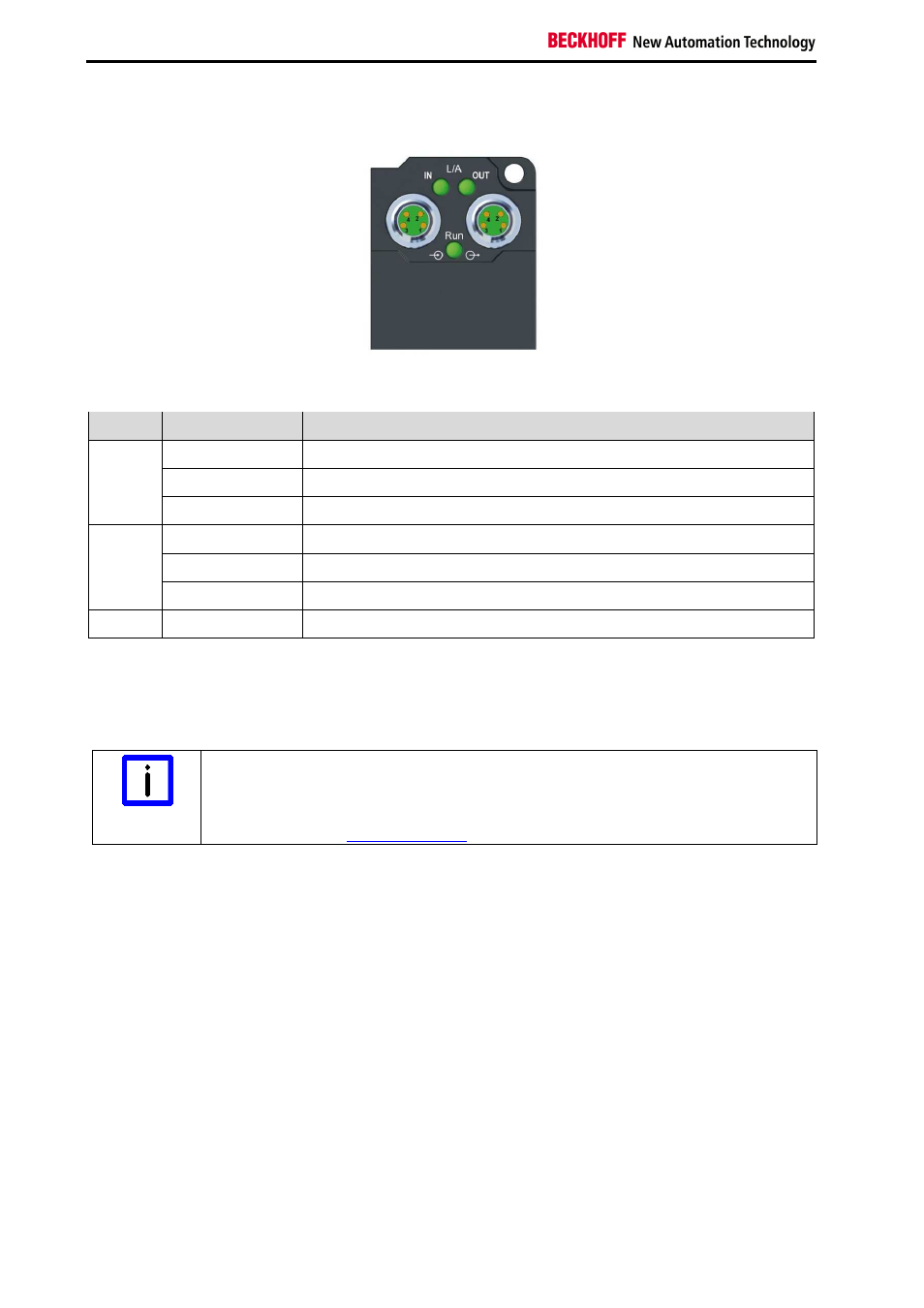

EtherCAT- Feldbus-LEDs
LED-Anzeigen
LED
Anzeige
Bedeutung
IN L/A
aus
keine Verbindung zum vorhergehenden EtherCAT-Modul
leuchtet
LINK: Verbindung zum vorhergehenden EtherCAT-Modul
blinkt
ACT: Kommunikation mit vorhergehenden EtherCAT-Modul
OUT
L/A
aus
keine Verbindung zum nachfolgendem EtherCAT-Modul
leuchtet
LINK: Verbindung zum nachfolgendem EtherCAT-Modul
blinkt
ACT: Kommunikation mit nachfolgendem EtherCAT-Modul
Run
-
Siehe Kapitel 4.4.1
4.1.5.4
EtherCAT-Kabel
Verwenden Sie zur Verbindung von EtherCAT-Geräten nur geschirmte Ethernet-Kabel, die mindestens
der Kategorie 5 (CAT5) nach EN 50173 bzw. ISO/IEC 11801 entsprechen.
Hinweis
Empfehlungen zur Verkabelung
Detaillierte Empfehlungen zur Verkabelung von EtherCAT können Sie der
Dokumentation "Auslegungsempfehlungen zur Infrastruktur für EtherCAT/Ethernet"
entnehmen, die auf
www.Beckhoff.de
zum Download zur Verfügung steht.
EtherCAT nutzt vier Adern der Kabel für die Signalübertragung. Aufgrund der automatischen
Leitungserkennung (Auto-Crossing) können Sie zwischen EtherCAT-Geräten von Beckhoff sowohl
symmetrisch (1:1) belegte, wie gekreuzte Kabel (Cross-Over) verwenden.
