BECKHOFF EP1908 Benutzerhandbuch
Seite 33
Betrieb
EP1908-0002
31
4.5.3.1
Konfiguration der EP1908-0002 für Lichtschranken, Lichtgitter, Lichtvorhänge usw.
Die EP1908-0002 unterstützt auch den direkten Anschluss von berührungslos wirkenden
Schutzeinrichtungen mit zwei selbsttestenden Ausgängen wie Lichtschranken, Lichtgittern,
Lichtvorhängen, Laserscannern, usw.

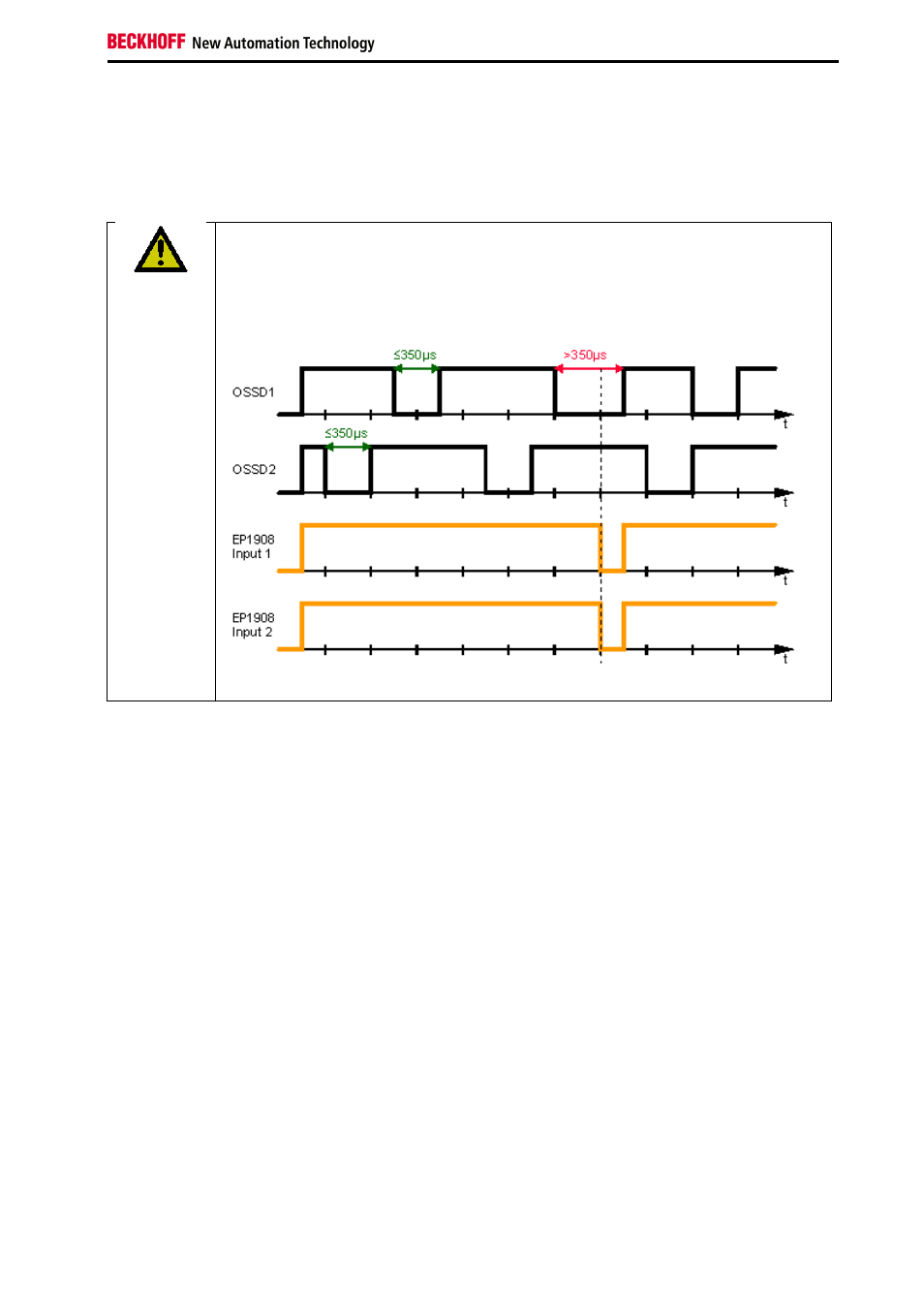

VORSICHT
Sensoren mit selbsttestenden Ausgängen
An die EP1908-0002 dürfen nur Sensoren mit selbsttestenden Ausgängen
angeschlossen werden, deren Sensor-Selbsttest die Dauer von 350 µs nicht
überschreitet!
Parameter
Zum Anschluss dieser Sensoren stellen Sie für die EP1908-0002 im TwinCAT System-Manager folgende
Parameter ein:
•
Schließen Sie die beiden Signale des Sensors entweder an die Kanäle 1 und 2, 3 und 4, 5 und 6
oder an die Kanäle 7 und 8 an und aktivieren sie für die beiden verwendeten Eingänge unter dem
Parameter Logik für Kanal x und y den Eintrag asynchronous repitition OSSD oder any pulse
repitition. Der Unterschied zwischen diesen Einstellungen ist, dass bei any pulse repitition auch
gleichzeitige Tests der OSSD Signale bis zu einer Länge von 350µs erlaubt sind.
•
Schalten sie für die beiden verwendeten Eingänge den Sensortest der EP1908-0002 auf false.
4.5.3.2
Konfiguration der EP1908-0002 für Sicherheitsschaltmatten
Die EP1908-0002 unterstützt auch den direkten Anschluss von Sicherheitsschaltmatten, die nach dem
Prinzip des Querschlusses arbeiten.
Parameter
Zum Anschluss dieser Schaltmatten stellen Sie für die EP1908-0002 im TwinCAT System-Manager
folgende Parameter ein:
•
Schließen Sie die beiden Signale des Sensors entweder an die Kanäle 1 und 2, 3 und 4, 5 und 6
oder an die Kanäle 7 und 8 an und aktivieren sie für die beiden verwendeten Eingänge unter dem
Parameter Logik für Kanal x und y den Eintrag short cut channel x/y is no module fault.
