Eigenschaften CB1061 Kapitel: Übersicht
Beckhoff New Automation Technology CB1061 Seite 13
2 Übersicht
2.1 Eigenschaften CB1061
Das CB1061 ist ein Industrie-Motherboard im ATX-Formfaktor, das auf Intels® Q87 PCH Chipsatz beruht
und auf dem aktuelle Intel®-
CPUs der Core™- Serie (4. Generation) eingesetzt werden können. Über
seine vier SO-DIMM204-Steckplätze kann es mit bis zu 32 GByte DDR3L-1600-Speicher ausgestattet
werden. Mit drei PCI-, zwei PCIeX1, einem PCIeX4 und einem PCIeX16-Steckplatz bietet das Board
umfangreiche Erweiterungsmöglichkeiten. Eine Vielzahl von internen und externen Anschlüssen machen
das CB1061 zu einem sehr universell einsetzbaren Motherboard. Vier serielle Schnittstellen, zwei
Gigabit-LAN-Anschlüsse, diverse analoge und digitale Ton-Ein- und -Ausgänge, 14 USB-Schnittstellen,
DVI/HDMI-, CRT-, LCD- und DisplayPort-Anschluss sowie sechs 6G-fähige SATA-Anschlüsse lassen
keine Wünsche mehr offen.
Weiterhin dient das Board über das integrierte Trusted Platform Modul (TPM) als Trusted Computing
Platform und bietet damit grundlegende Sicherheitsfunktionen.

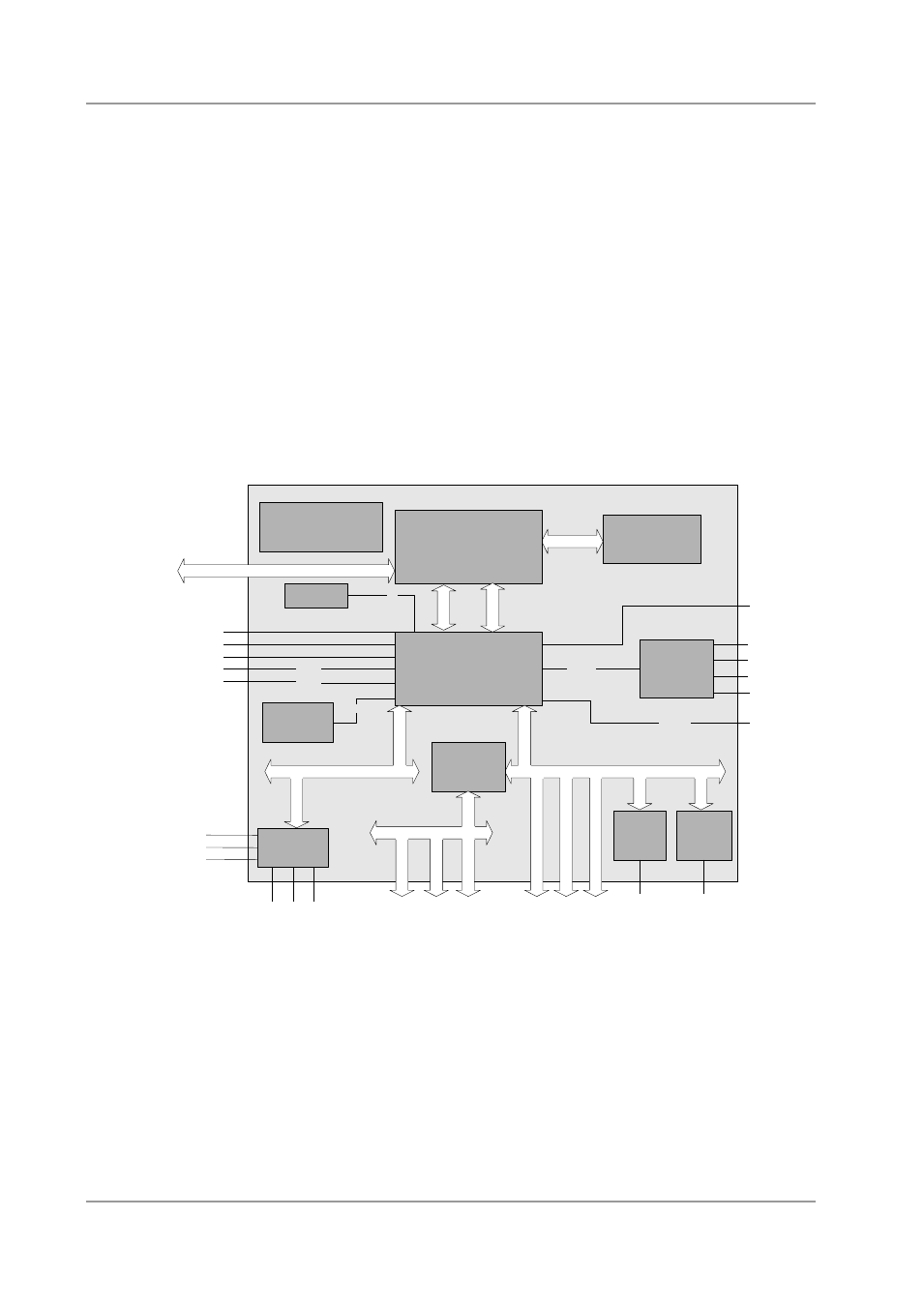

Intel® Q87 PCH
4x SoDIMM204
DDR3L-1600
(dual channel)
MEMORY
Power VCCCore; VTT;
DDRVTT, GFXVCC
BIOS
SATA0-5
RealTek®
ALC889
HDA Link USB3-10, 13, 14
DP
1.5/3/6GB
Intel®
i210
SMBus
SPI
USB 2.0
SMSC®
SCH3114
LINE i/o
CD IN
MIC
SPDIF i/o
Intel®
i218
PCIe
DVI/HDMI
CRT
LPC
P
C
I
S
lo
t
1
Intel® Core™
i3 / i5 / i7
F
D
I
D
M
I
PCIe(PEG)
KB
MS
I2C
F
A
N
1
-4
C
O
M
1
-4
8
x
G
P
IO
PCIe to PCI
Bridge
PI7C9X111SL
PCI
P
C
I
S
lo
t
2
P
C
I
S
lo
t
3
L
A
N
2
L
A
N
1
P
C
Ie
x
4
S
lo
t
1
P
C
Ie
x
1
S
lo
t
2
P
C
Ie
x
1
S
lo
t
3
(n
/a
i
f
x
4 d
e
v
.
In
s
l.
1
)
USB 3.0 USB1,2,11,12
Trusted
Platform
Module
SPI
o Sockel LGA1150
o
Für CPUs: Intel® Core™ i7-4770S/TE, i5-4570S/TE, i3-4330, G3420/TE
o Chipsatz Intel® Q87 PCH
o Vier SO-DIMM204-Steckplätze für bis zu 32 GByte DDR3L-1600
o Drei PCI-Steckplätze
o Zwei PCIe-Steckplätze x1
o Ein PCIe-Steckplatz x4
o Ein PCIe-Steckplatz x16
o Vier serielle Schnittstellen COM1 bis COM4
