Kapitel: Anschlüsse
Anschlüsse intern
Seite 40
Beckhoff New Automation Technology CB1061

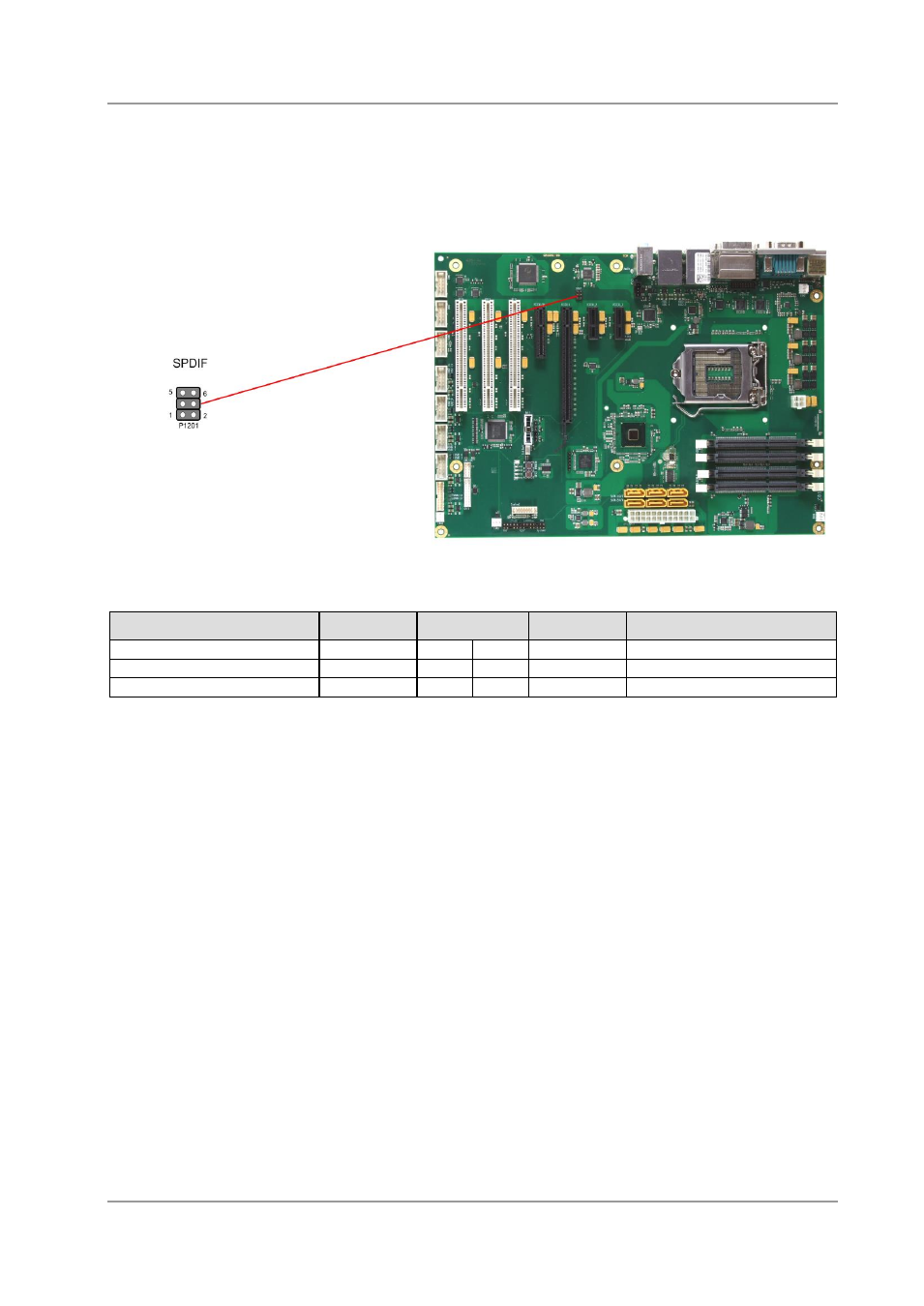

3.4.4 S/PDIF
Für digitale Audio-Signale steht ein SPDIF-Interface zur Verfügung, das intern an einer 2x3-poligen
Standardstiftleiste für Schneidklemmtechnik im Rastermaß 2,54mm anliegt.
Pinbelegung SPDIF-Anschluss:
Beschreibung
Name
Pin
Name
Beschreibung
Masse
GND
1
2
SPDIFO
SPDIF Out
Versorgungsspannung 3,3V 3,3V
3
4
VCC
Versorgungsspannung 5V
Masse
GND
5
6
SPDIFI
SPDIF In
