3.4.8 PCI-Express Schnittstellen (x16)

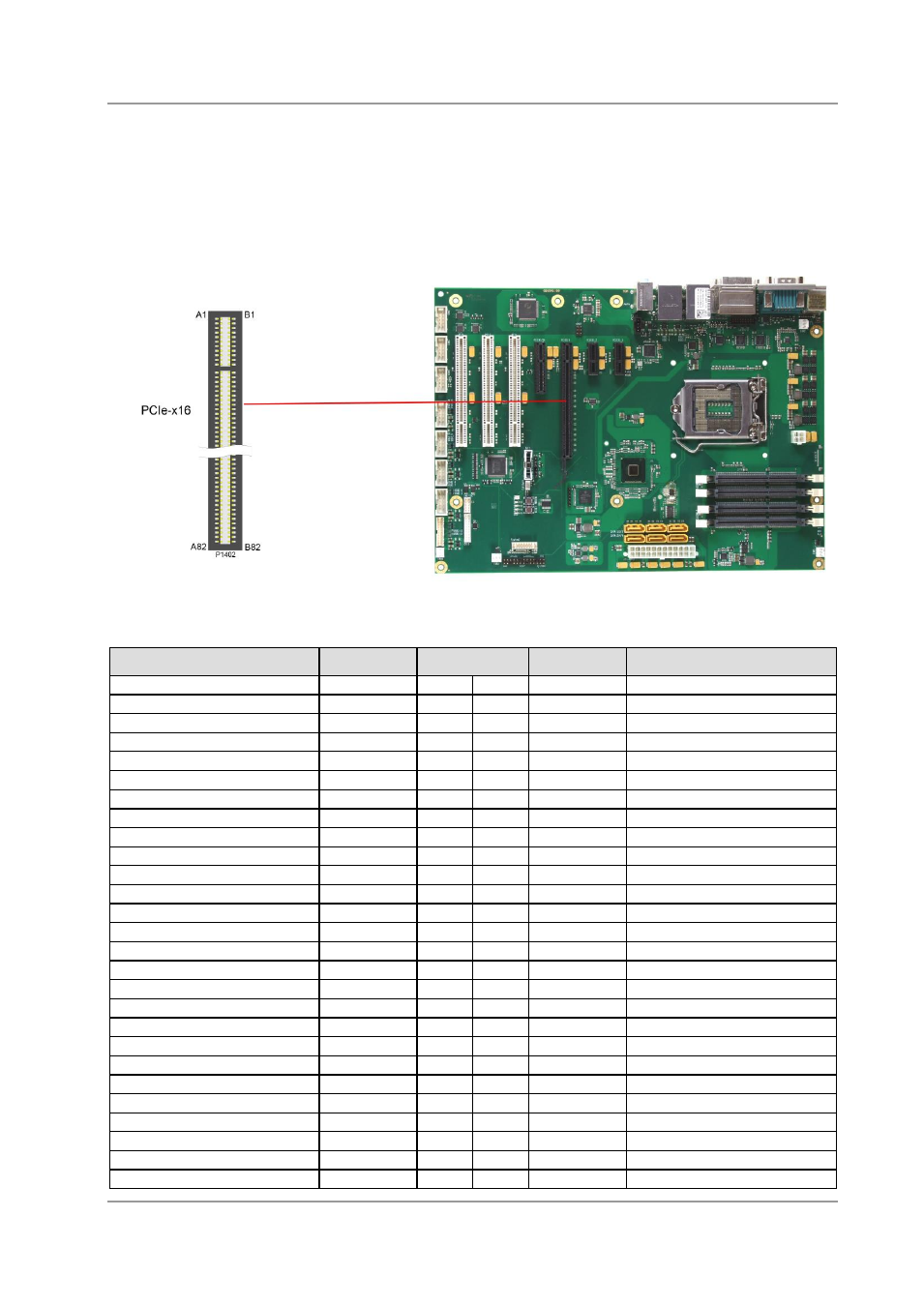

Ein Steckplatz für PCI-Express-x16-Karten rundet das Angebot der verfügbaren
Erweiterungsmöglichkeiten auf dem CB1061-Board ab. Dieser Steckplatz kann für PCIe-x16-Grafikkarten
genutzt werden. Es kann auch eine x1- oder x4-Erweiterungskarte in diesem Steckplatz betrieben
werden.
Pinbelegung PCI-Express-x16-Stecker:
Beschreibung
Name
Pin
Name
Beschreibung
Hot Plug Detect 1
PRSNT1#
A1
B1
12V
Versorgungsspannung 12V
Versorgungsspannung 12V
12V
A2
B2
12V
Versorgungsspannung 12V
Versorgungsspannung 12V
12V
A3
B3
N/C
Reserviert
Masse
GND
A4
B4
GND
Masse
Reserviert
N/C
A5
B5
SMBCLK
SMBus Clock PCIe
Reserviert
N/C
A6
B6
SMBDAT
SMBus Data PCIe
Reserviert
N/C
A7
B7
GND
Masse
Reserviert
N/C
A8
B8
3,3V
Versorgungsspannung 3,3V
Versorgungsspannung 3,3V 3,3V
A9
B9
N/C
Reserviert
Versorgungsspannung 3,3V 3,3V
A10
B10
S3,3V
Standby-Spannung 3,3V
PCIe Reset
PERST#
A11
B11
PEWAKE#
Link Reactivation
Masse
GND
A12
B12
N/C
Reserviert
Reference Clock +
REFCLK
A13
B13
GND
Masse
Reference Clock -
REFCLK#
A14
B14
PET0
Transmit Lane 0 +
Masse
GND
A15
B15
PET0#
Transmit Lane 0 -
Receive Lane 0 +
PER0
A16
B16
GND
Masse
Receive Lane 0 -
PER0#
A17
B17
PRSNT2#
Hot Plug Detect 2
Masse
GND
A18
B18
GND
Masse
Reserviert
N/C
A19
B19
PET1
Transmit Lane 1 +
Masse
GND
A20
B20
PET1#
Transmit Lane 1 -
Receive Lane 1 +
PER1
A21
B21
GND
Masse
Receive Lane 1 -
PER1#
A22
B22
GND
Masse
Masse
GND
A23
B23
PET2
Transmit Lane 2 +
Masse
GND
A24
B24
PET2#
Transmit Lane 2 -
Receive Lane 2 +
PER2
A25
B25
GND
Masse
Receive Lane 2 -
PER2#
A26
B26
GND
Masse
Masse
GND
A27
B27
PET3
Transmit Lane 3 +
