Beckhoff New Automation Technology CB1061

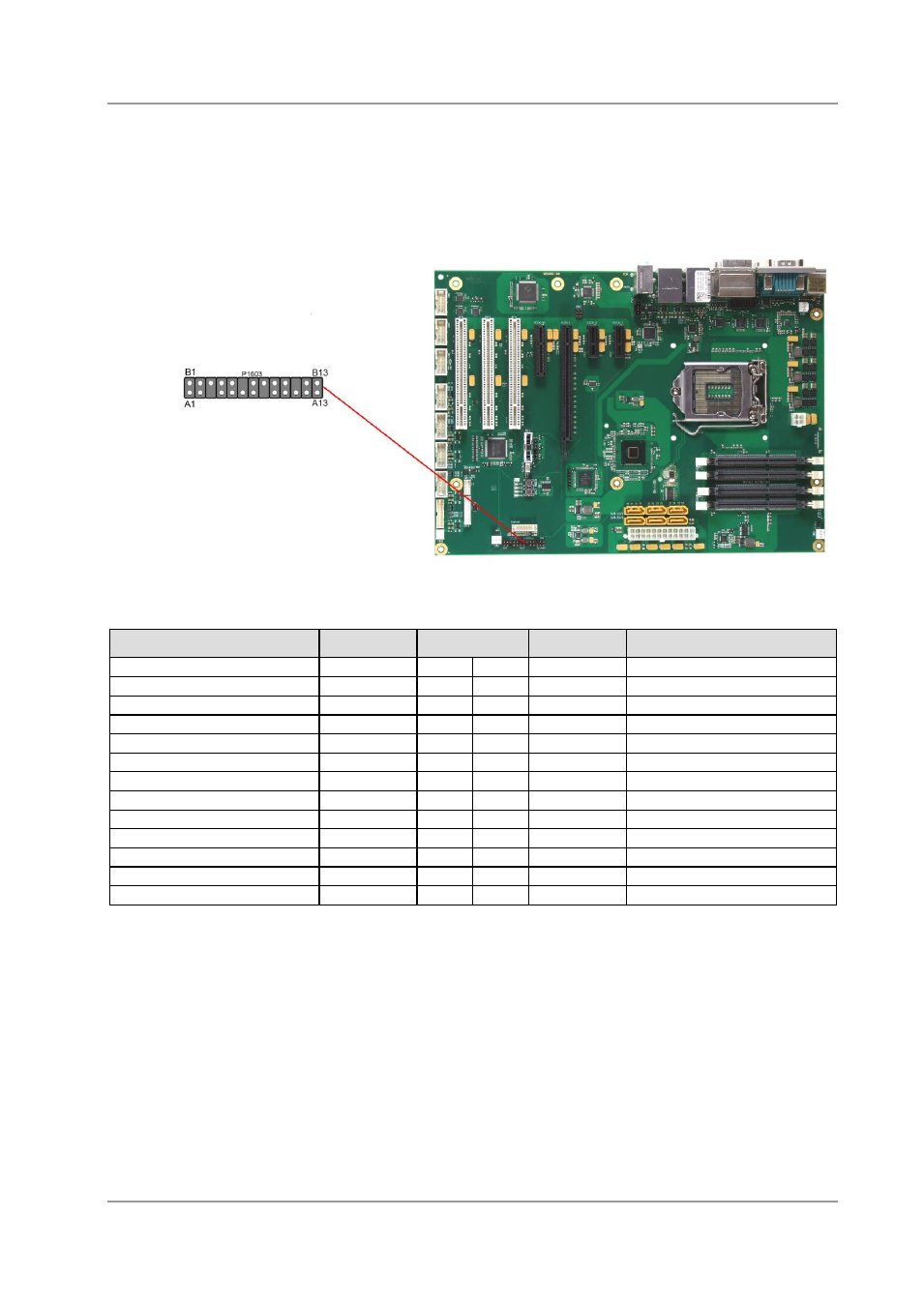

3.1.2 System
Das Board verfügt über eine 2x13-polige Standardstiftleiste für Schneidklemmtechnik im Rastermaß
2,54mm (Samtec TSW-113-07-S-D) über die die Signale für Powerbutton, Reset, Tastaturlock und
diverse Status-LEDs zur Verfügung gestellt werden.
Pinbelegung Stiftleiste "System 1":
Beschreibung
Name
Pin
Name
Beschreibung
On/Suspend-Taste
PWRBTN#
A1
B1
GND
Masse
Masse
GND
A2
B2
N/C
Reserviert
Reserviert
N/C
A3
B3
PWLED#
Power-LED
Masse
GND
A4
B4
N/C
Reserviert
Versorgungsspannung 5V
VCC
A5
B5
PWLED
Versorgungsspannung 3,3V
Festplatten-LED
HDLED#
A6
B6
N/C
Reserviert
Versorgungsspannung 5V
VCC
A7
B7
VCC
Versorgungsspannung 5V
Reserviert
N/C
A8
B8
GND
Masse
Reserviert
N/C
A9
B9
N/C
Reserviert
Masse
GND
A10
B10
BEEP
Lautsprecher
Reserviert
N/C
A11
B11
N/C
Reserviert
Reserviert
N/C
A12
B12
GND
Masse
Versorgungsspannung 5V
VCC
A13
B13
RESET#
Reset
