Anschlüsse intern
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB1061
Seite 39
3.4.3 CD-In

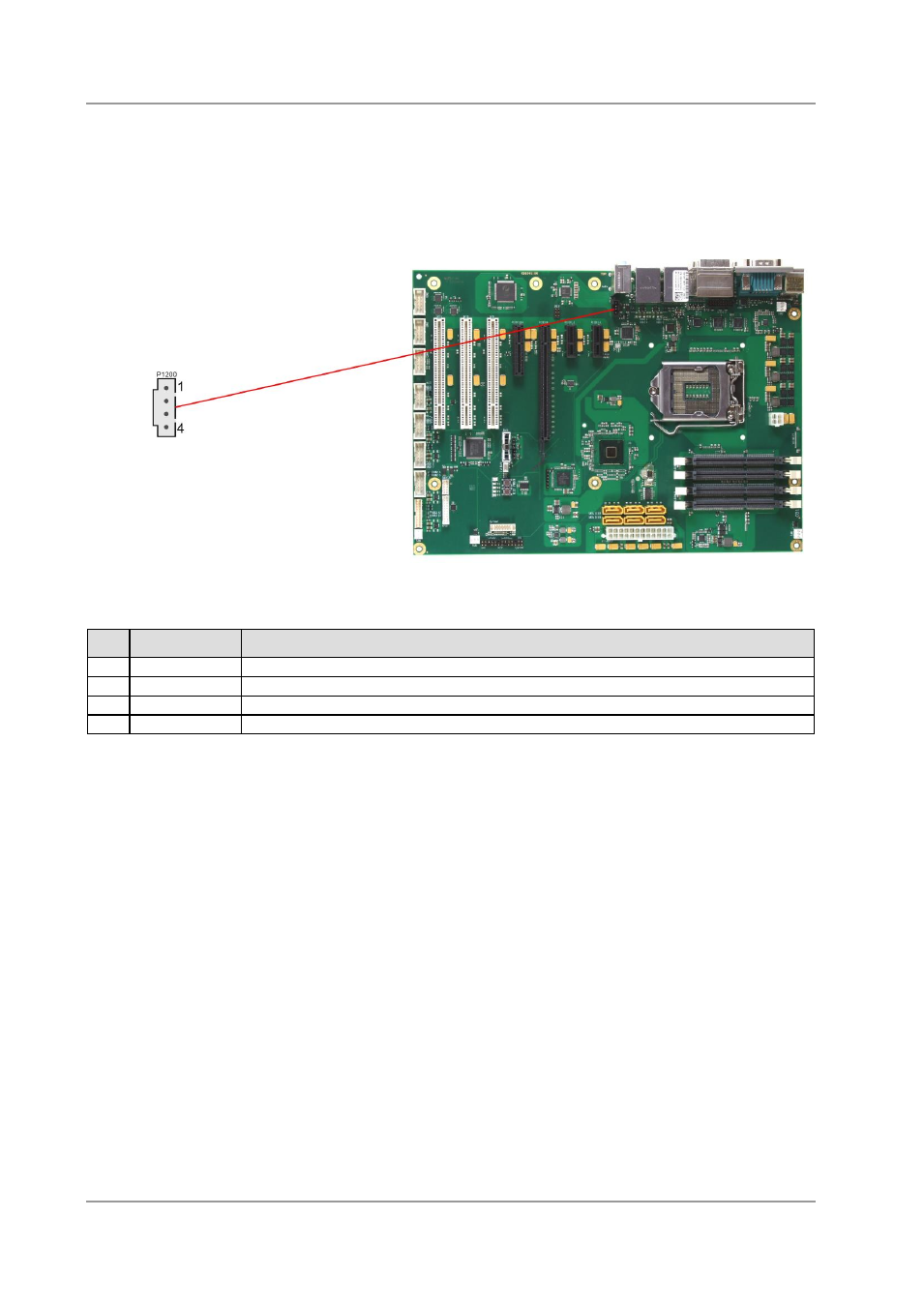

Neben den externen Klinkenbuchsen gibt es auf dem CB1061-Board noch einen internen 4-poligen
Gehäusestecker (Foxconn HF1104E-P1), über den weitere analoge Audiosignale verfügbar gemacht
werden.
Pinbelegung CD-In-Anschluss:
Pin
Name
Beschreibung
1
CD_L
CD linker Kanal
2
CD_GND
CD-Masse
3
CD_GND
CD-Masse
4
CD_R
CD rechter Kanal
