3.4 Anschlüsse intern
3.4.1 USB 5-14

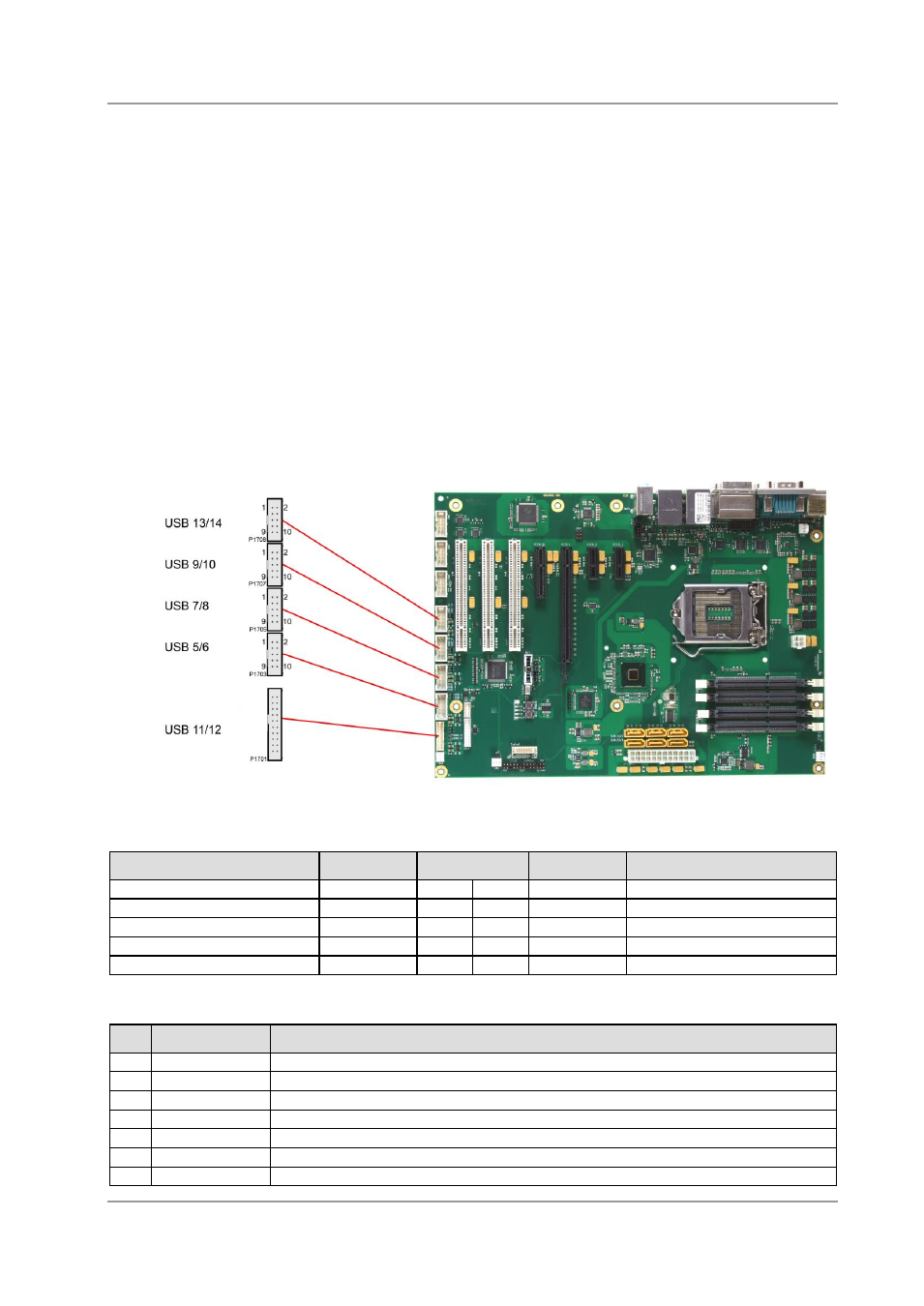

Die USB-Kanäle 5 bis 10 und 13/14 werden über vier 2x5polige Wannenstecker zur Verfügung gestellt
(FCI 75869-301LF, passender Gegenstecker FCI 71600-610LF). Die USB-Kanäle 11 und 12 werden über
einen 2x10-poligen Wannenstecker (FCI 10075025-F01-20ALF, passender Gegenstecker FCI
90311-020LF) zur Verfügung gestellt.
Die USB-Kanäle 5 bis 10 und 13/14 unterstützen die USB-Spezifikation 2.0. Die USB-Kanäle 11 und 12
unterstützen darüber hinaus die USB-Spezifikation 3.0.
Durch das BIOS können alle notwendigen Einstellungen für USB durchgeführt werden. Es ist zu
beachten, dass die Funktionalität „USB-Maus und Tastatur" des BIOS-Setup nur benötigt wird, wenn das
Betriebssystem keine USB-Unterstützung bietet. Für Einstellungen im Setup und zum Booten von
Windows mit einer angeschlossenen USB-Maus und Tastatur sollte diese Funktion nicht gewählt werden,
weil dies zu erheblichen Leistungseinschränkungen führen würde.
Die einzelnen USB-Schnittstellen können bis zu 900mA (500mA für USB 2.0) Strom liefern und sind
elektronisch abgesichert.
Pinbelegung Wannenstecker USB x/y:
Beschreibung
Name
Pin
Name
Beschreibung
5V für USBx
VCC
1
2
VCC
5V für USBy
Minus-Datenkanal USBx
USBx-
3
4
USBy-
Minus-Datenkanal USBy
Plus-Datenkanal USBx
USBx+
5
6
USBy+
Plus-Datenkanal USBy
Masse
GND
7
8
GND
Masse
Reserviert
N/C
9
10
N/C
Reserviert
Pinbelegung USB3.0-Stecker für Port X:
Pin
Name
Beschreibung
1
VCC
5V für USBX
2
USBX#
Minus-Datenkanal USBX
3
USBX
Plus-Datenkanal USBX
4
GND
Masse
5
StdA_SSRX-
SuperSpeed Receiver -
6
StdA_SSRX+
SuperSpeed Receiver +
7
GND
Masse
