Beckhoff New Automation Technology CB1061

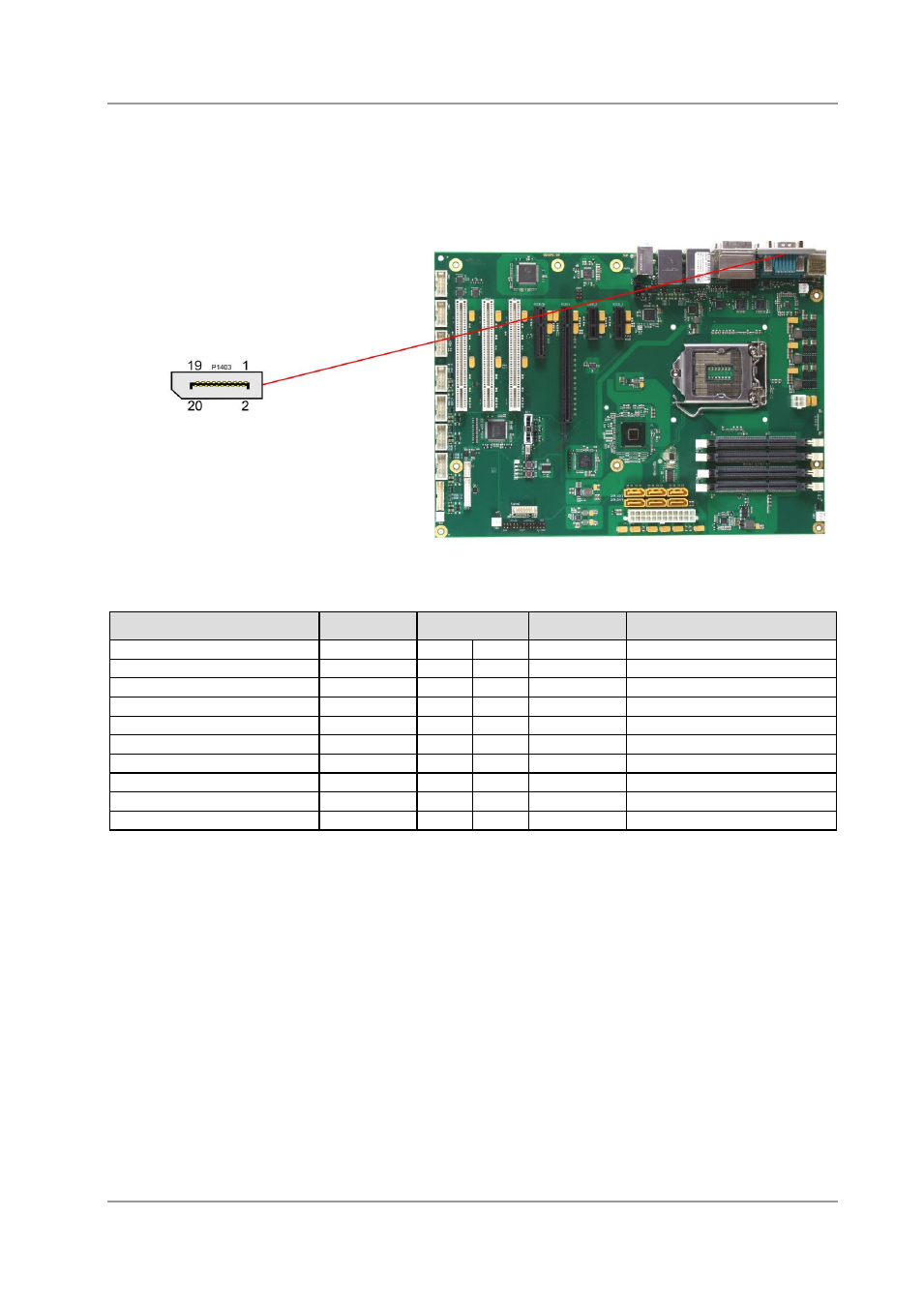

3.2.3 Display Port
Für Geräte mit DisplayPort-Anschluss steht ein entsprechender Standard-Stecker zur Verfügung
(Foxconn 3VD11203-D7AB-4H).
Pinbelegung des DisplayPort-Steckers:
Beschreibung
Name
Pin
Name
Beschreibung
Displayport Lane 0 +
DPL0
1
2
GND
Masse
Displayport Lane 0 -
DPL0#
3
4
DPL1
Displayport Lane 1 +
Masse
GND
5
6
DPL1#
Displayport Lane 1 -
Displayport Lane 2 +
DPL2
7
8
GND
Masse
Displayport Lane 2 -
DPL2#
9
10
DPL3
Displayport Lane 3 +
Masse
GND
11
12
DPL3#
Displayport Lane 3 -
Masse
GND
13
14
GND
Masse
Displayport Aux +
DPAUX
15
16
GND
Masse
Displayport Aux -
DPAUX#
17
18
HPD
Hotplug Detect
Masse
GND
19
20
3.3V
Versorgungsspannung 3,3V
