Kapitel: Anschlüsse
Anschlüsse intern
Seite 50
Beckhoff New Automation Technology CB1061
3.4.11 Lüfteranschlüsse

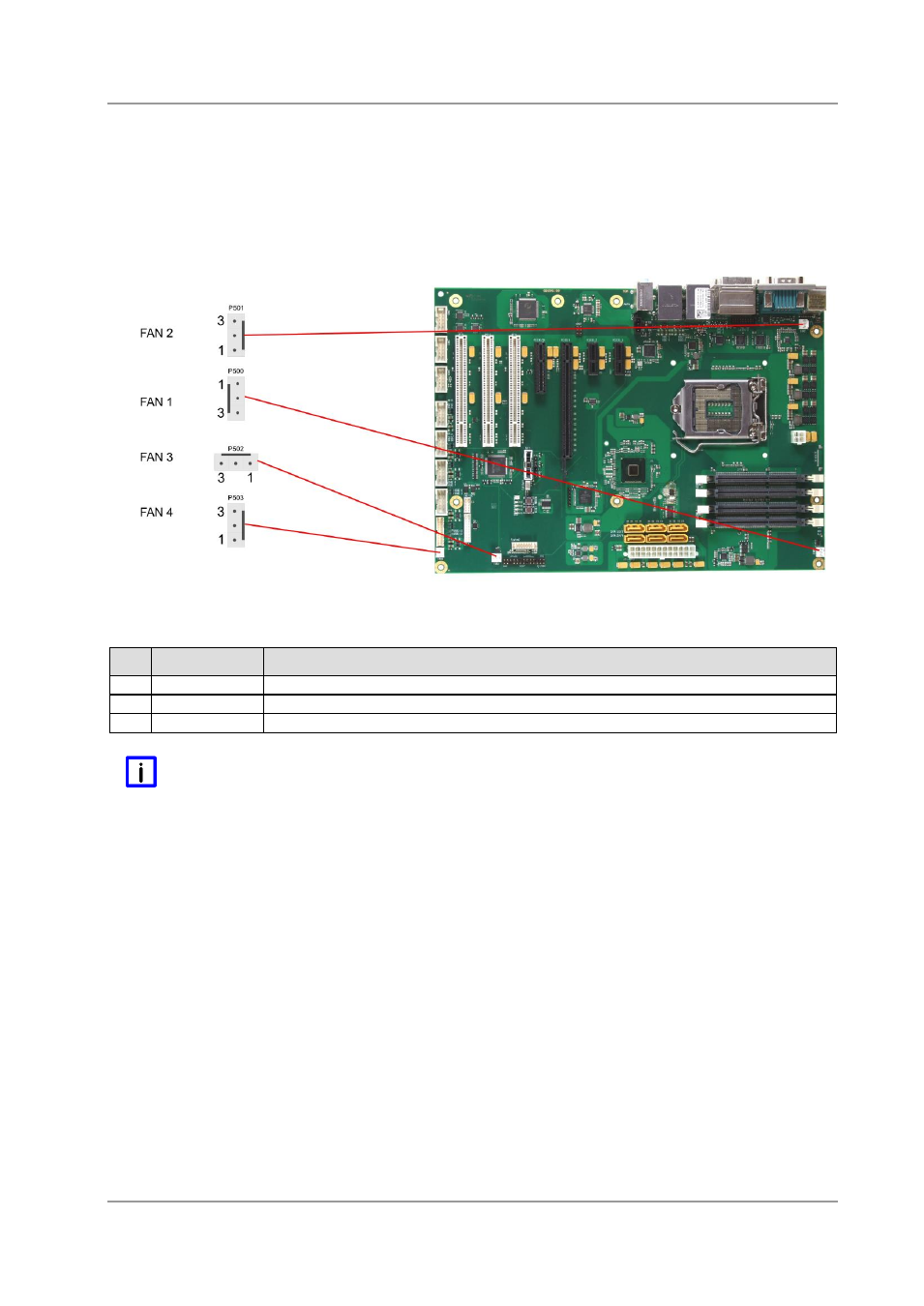

Die Baugruppe verfügt über vier 3polige Lüfteranschlüsse. Diese ermöglichen es, Lüfter mit einer
Versorgungsspannung von 12 Volt direkt an die Baugruppe anzuschließen. Die Anschlüsse FAN1, FAN2
und FAN3 verfügen über eine Drehzahlüberwachungsfunktion. Wenn diese genutzt werden soll, muss
der angeschlossene Lüfter ein entsprechendes Tachometer-Signal liefern.
Pinbelegung Lüfterstecker:
Pin
Name
Beschreibung
1
GND
Masse
2
12V
Versorgungsspannung 12V geregelt
3
TACHO
Überwachungssignal Lüfter
H
INWEIS
Bei FAN4 ist Pin 3 nicht verbunden (N/C).
