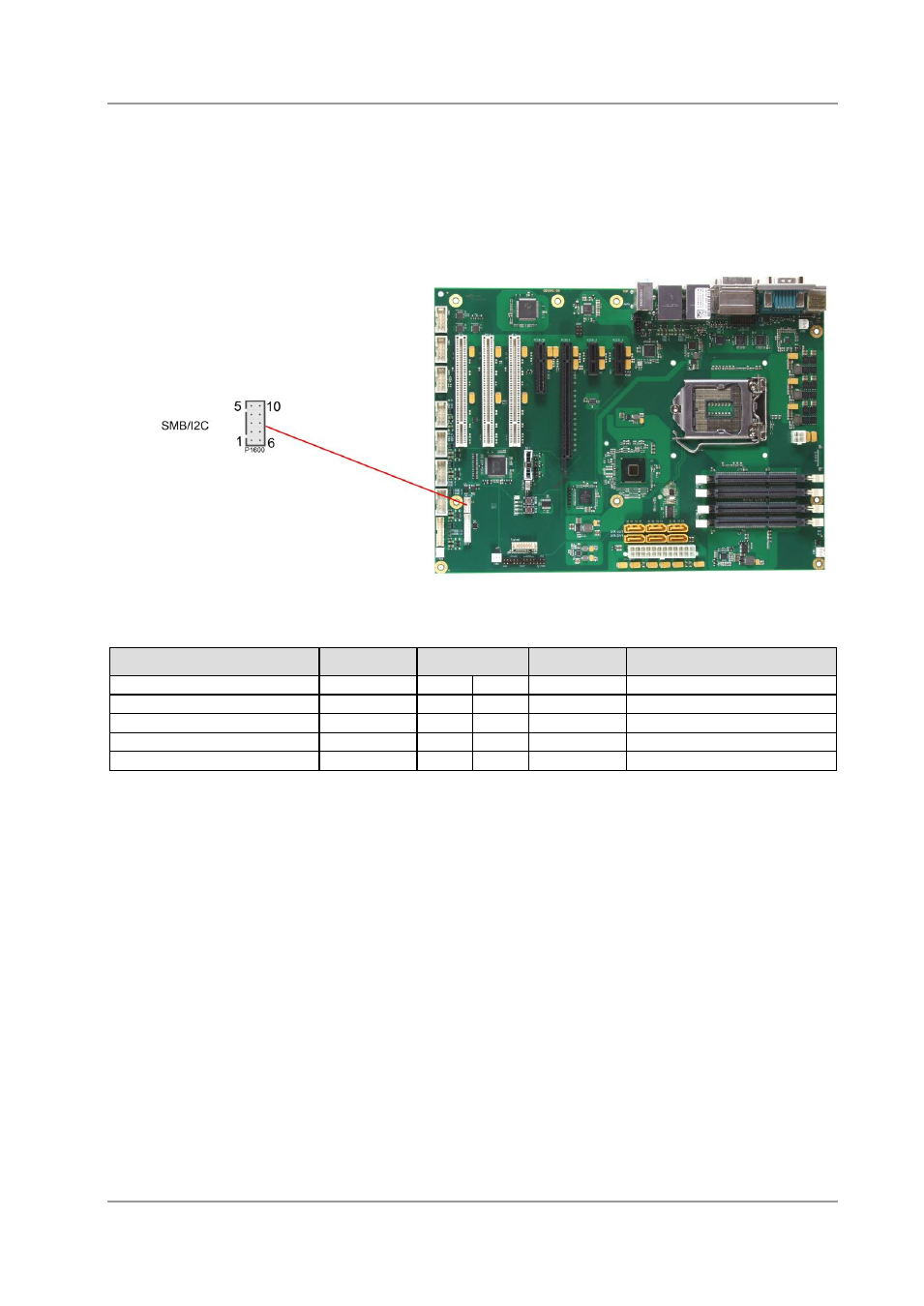

3.4.9 SMB/I2C
Die Baugruppe besitzt die Fähigkeit, mit anderen Schaltelementen über das SMBus- oder das
I2C-Protokoll zu kommunizieren. Die Anschlüsse hierfür sind in einem 2x5poligen Wannenstecker
realisiert (JST B10B-PHDSSLFSN, passender Gegenstecker: PHDR-10VS). Die SMBus-Signale werden
durch den Chipsatz verarbeitet, die I2C-Signale durch den SIO-Chip.
Pinbelegung SMB/I2C-Stecker:
Beschreibung Name Pin Name Beschreibung
Versorgungsspannung 3,3V 3,3V 1 6 GND Masse
SMBus Clock SMBCLK 2 7 SMBDAT SMBus Data
SMBus Alarm SMBALRT# 3 8 SVCC Standby-Versorgung 5V
I2C-Bus Clock I2CLK 4 9 I2DAT I2C-Bus Data
Versorgungsspannung 5V VCC 5 10 GND Masse
