3.1 Stromversorgung, Systemanschlüsse, CPU
3.1.1 Stromversorgung

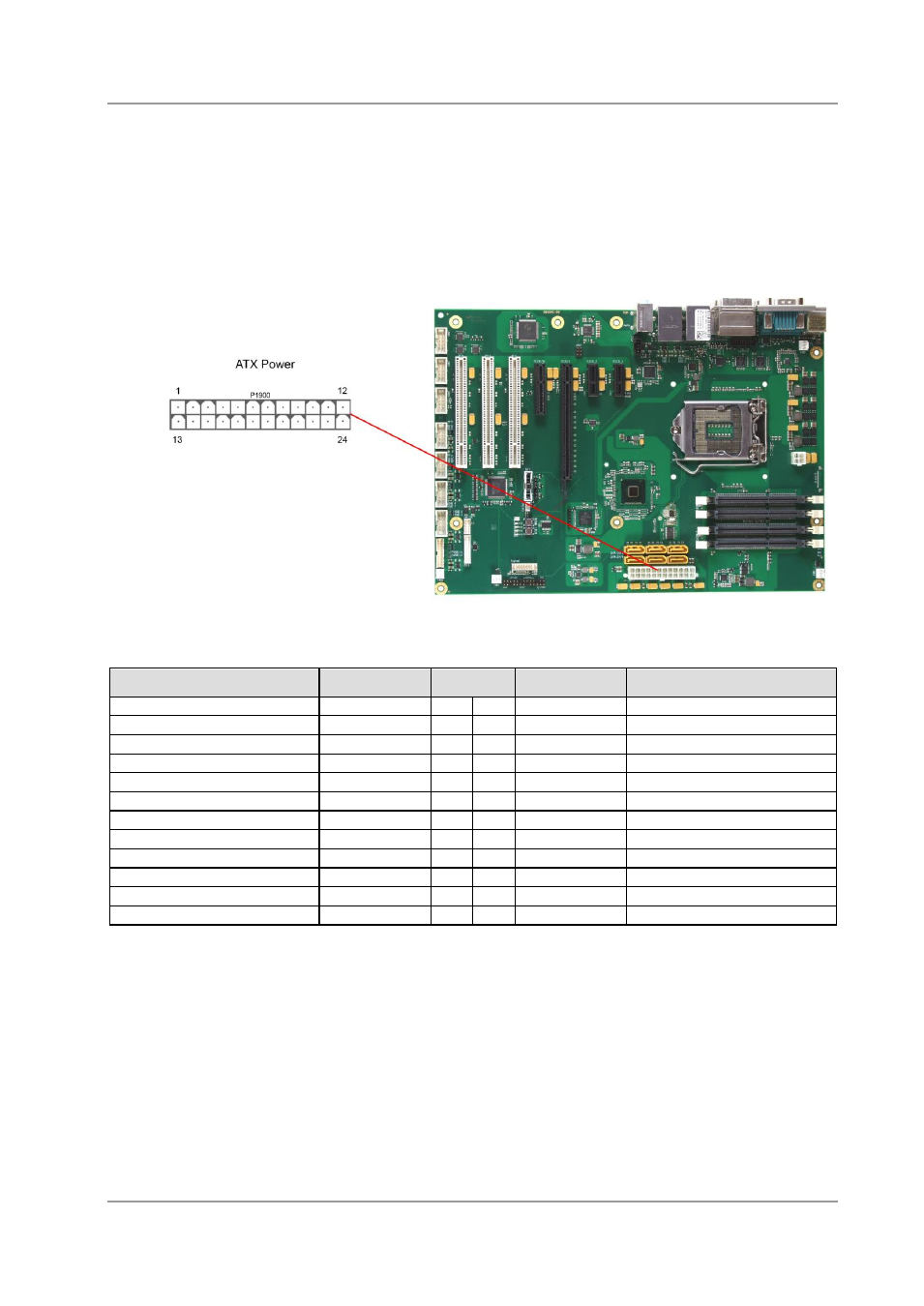

Der Anschluss für die Stromversorgung ist als 2x12-poliger Standard-ATX-Stecker ("ATX24", Amphenol
MF42-SD-24LK) realisiert. Dieser wird ergänzt durch einen eigenen 2x2-poligen Gehäusestecker, über
den die COREIN-Spannung zu Verfügung gestellt werden muss.
Pinbelegung "ATX24"-Stromstecker:
Beschreibung
Name
Pin
Name
Beschreibung
Versorgungsspannung 3,3V 3,3V
1
13
3,3V
Versorgungsspannung 3,3V
Versorgungsspannung 3,3V 3,3V
2
14
-12V
Versorgungsspannung -12V
Masse
GND
3
15
GND
Masse
Versorgungsspannung 5V
VCC
4
16
PS_ON
PS_ON
Masse
GND
5
17
GND
Masse
Versorgungsspannung 5V
VCC
6
18
GND
Masse
Masse
GND
7
19
GND
Masse
ATX Powergood
PWRGOOD
8
20
-5V
Versorgungsspannung -5V
Standby 5V
SVCC
9
21
VCC
Versorgungsspannung 5V
Versorgungsspannung 12V
12V
10
22
VCC
Versorgungsspannung 5V
Versorgungsspannung 12V
12V
11
23
VCC
Versorgungsspannung 5V
Versorgungsspannung 3,3V 3,3V
12
24
GND
Masse
