Kapitel: Übersicht Eigenschaften
Seite 12 Beckhoff New Automation Technology CB3060
2 Übersicht
2.1 Eigenschaften
Das CB3060 ist ein hochkomplexes 3,5-Zoll-Board mit der Funktionalität eines Motherboards. Es basiert
auf dem Intel®-QM87-Chipsatz in Verbindung mit Intel®-CPUs
der aktuellen Core™-Serie (4.Generation).
Modernste energiesparende DDR3L-Technologie ermöglicht einen Speicherausbau von bis zu 16 GByte
(DDR3L-1600) über SO-DIMM204. Neben einem PCI-Express-Bus steht auch ein Mini-PCI-Bus zur
Verfügung, sowie zusätzliche Peripherie wie vier serielle Schnittstellen, zwei Gigabit-LAN-Anschlüsse, vier
SATA-Anschlüsse (davon 2x bis 3 Gb/s und 2x bis 6 Gb/s), Ton-Ein- und Ausgang (HDA 5.1), elf
USB-Schnittstellen, zwei DVI/HDMI-Anschlüsse (CRT über DVI-I) und DisplayPortüber einen 30-poligen
I-PEX Stecker. Weiterhin dient das Board über das integrierte Trusted Platform Modul als Trusted
Computing Platform und bietet damit grundlegende Sicherheitsfunktionen.
o Für CPUs: Intel® Core™ i7-4700QE, i5-4400E, i3-4100E, i3-4110E, i5-4410E
o Chipsatz Intel® QM87 PCH
o 2 SO-DIMM204-Steckplätze für bis zu 16 GByte DDR3L-1600
o PCI-Bus über Mini-PCI-Steckplatz (Typ 3)
o PCI-Express über 2x40poligen Custom-Stecker (bis zu vier x1 oder ein x4)
o Vier serielle Schnittstellen COM1 bis COM4
o Zwei LAN-Anschlüsse Ethernet 10/100/1000 (Base-T)
o Vier SATA-Anschlüsse (2x bis zu 1,5/3/6 Gb/s, 2x bis zu 1,5/3 Gb/s Übertragungsrate)
o PS2-Keyboard- und -Maus-Schnittstelle
o Elf USB-2.0-Schnittstellen (4x extern, 6x intern, 1x auf I-PEX-Stecker)
o BIOS AMI® Aptio
o CRT-Anschluss über DVI-Buchse
o Zwei DVI/HDMI-Anschlüsse (1x DVI-I, 1x I-PEX MiniCoax DVI/HDMI/DP)
o HDA-kompatible Soundausgabe mit SPDIF-Ein- und -Ausgang

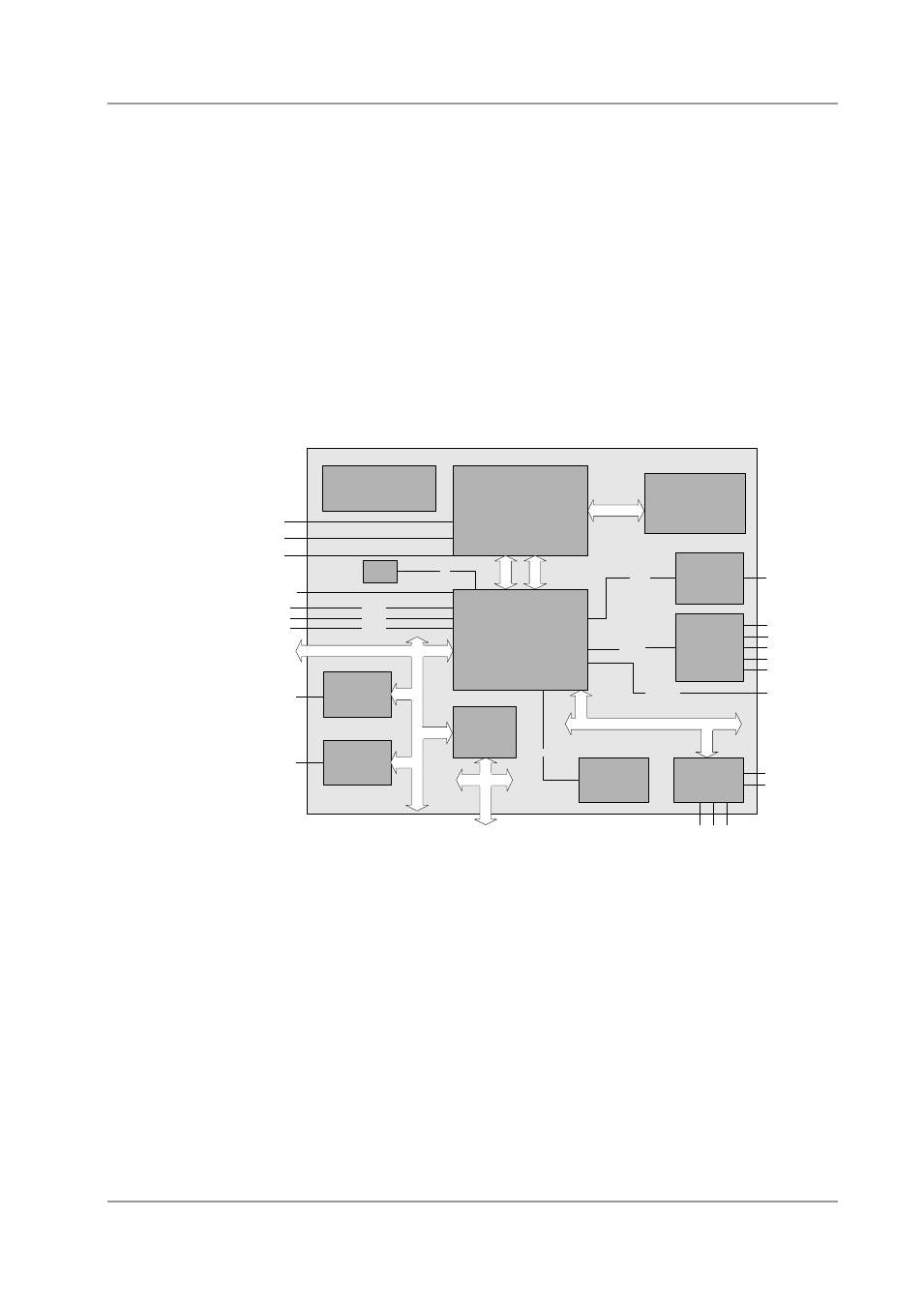

PCI
MEMORY
Power VCCCore; VTT;
DDRVTT, GFXVCC
1,05V; 1,5V; 1,8V; 3,3V
PCIe to PCI
Bridge
PI7C9X111SL
BIOS
4x SATA
RealTek®
ALC889
MIC
LINE IN
LINE OUT HDA Link
USB3-10
Intel® Core ™ i7-
4700QE, i5-4400E,
i3-4100E, i3-4110E,
i5-4410E
F
D
I
1.5/3/6 Gb/s
SPDIF i
SPDIF o
m
P
C
I
D
M
I
SPI
8x GPIO SMBus
NXP®
PCA9535
Intel®
i210
LAN2
Intel®
i218
PCIe (x1)
LAN1
PCIe
SMSC®
SCH3114
LPC
MS
KB
C
O
M
1
-4
F
A
N
1
-3
SMBus
CRT
DVI/HDMI
DVI/HDMI/DP
(I-PEX)
Trusted
Platform
Module
USB 3.0 USB1-2
SPI
W
a
tc
h
d
o
g
USB 3.0 USB11 (I-PEX)
USB 2.0
Intel® QM87-PCH
2x SO-DIMM204
DDR3L-1066/1333/
1600
(dual channel)
