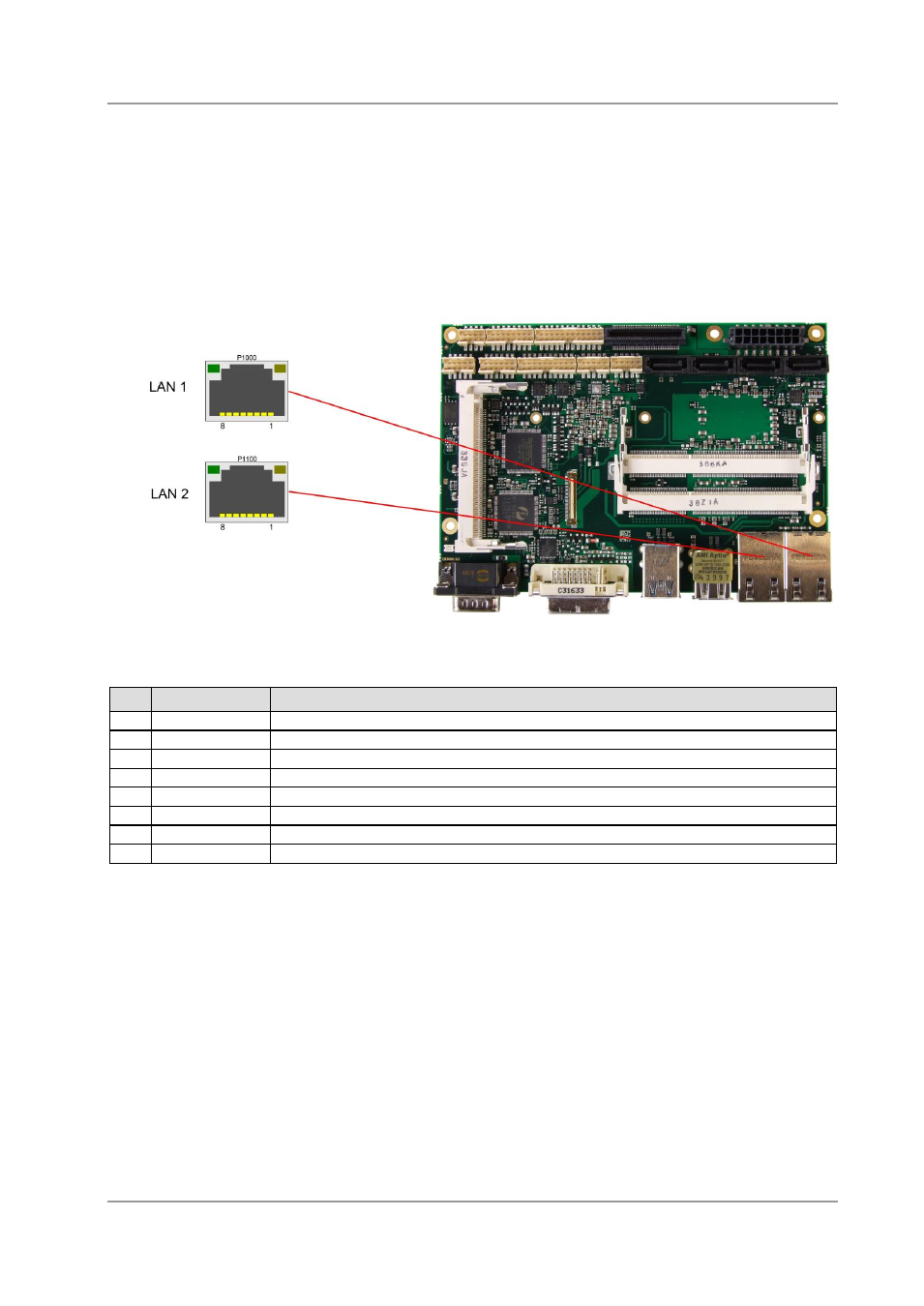

3.9 LAN
Die beiden LAN-Schnittstellen werden jeweils über einen 8poligen Standard-Stecker (JFM3811F-2101-4F)
zur Verfügung gestellt. Es können 10BaseT-, 100BaseT- und 1000BaseT-kompatible
Netzwerkkomponenten angeschlossen werden. Die erforderliche Geschwindigkeit wird automatisch
gewählt. Für Statusausgaben sind zusätzliche Signale für LED’s vorgesehen. Auto-Negotiate- und
Auto-Cross-Funktionalität ist verfügbar, ebenso wie PXE- und WOL-Funktionalität. Controller sind Intel®'s
i218 (PHY, LAN1) und i210 (MAC/PHY, LAN2).
Pinbelegung LAN 10/100/1000:
Pin
Name
Beschreibung
1
LAN-0
LAN Leitung 0 Plus
2
LAN-0#
LAN Leitung 0 Minus
3
LAN-1
LAN Leitung 1 Plus
4
LAN-2
LAN Leitung 2 Plus
5
LAN-2#
LAN Leitung 2 Minus
6
LAN-1#
LAN Leitung 1 Minus
7
LAN-3
LAN Leitung 3 Plus
8
LAN-3#
LAN Leitung 3 Minus
