Kapitel: Anschlüsse
VGA/DVI
Seite 22
Beckhoff New Automation Technology CB3060

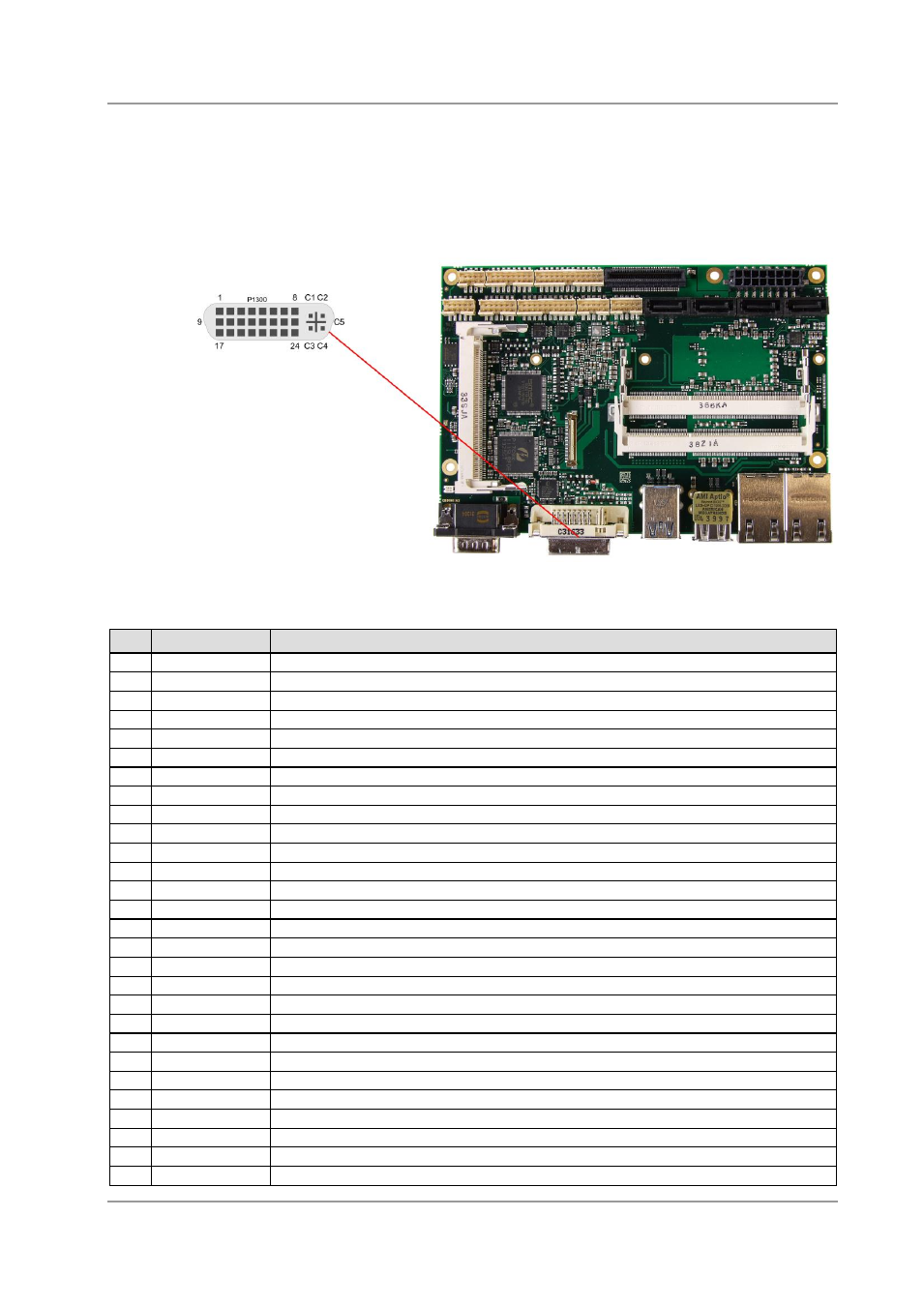

3.5 VGA/DVI
Das Board verfügt über einen DVI-I-Anschluss, an den ein DVI-fähiger Monitor oder
– ggf. mit einem
entsprechenden DVI-DSUB-Adapter
– ein Standard-VGA-Monitor angeschlossen werden kann. Es besteht
außerdem die Möglichkeit, mit Hilfe eines HDMI-Adapters einen HDMI-Bildschirm anzuschließen.
Pinbelegung DVI-I:
Pin
Name
Beschreibung
1
TMDSDAT2#
DVI-Daten 2 -
2
TMDSDAT2
DVI-Daten 2 +
3
GND
Masse
4
N/C
Reserviert
5
N/C
Reserviert
6
DDC CLK
DDC Clock (DVI/VGA)
7
DDC DAT
DDC Data (DVI/VGA)
8
VSYNC
VGA Vertikaler Sync
9
TMDSDAT1#
DVI-Daten 1 -
10
TMDSDAT1
DVI-Daten 1 +
11
GND
Masse
12
N/C
Reserviert
13
N/C
Reserviert
14
VCC
Versorgungsspannung 5V
15
GND
Masse
16
HP_DETECT
Hot Plug Detect
17
TMDSDAT0#
DVI-Daten 0 -
18
TMDSDAT0
DVI-Daten 0 +
19
GND
Masse
20
N/C
Reserviert
21
N/C
Reserviert
22
GND
Masse
23
TMDS CLK
DVI-Clock
24
TMDS CLK#
DVI-Clock
C1
RED
VGA Rot
C2
GREEN
VGA Grün
C3
BLUE
VGA Blau
C4
HSYNC
VGA Horizontaler Sync
