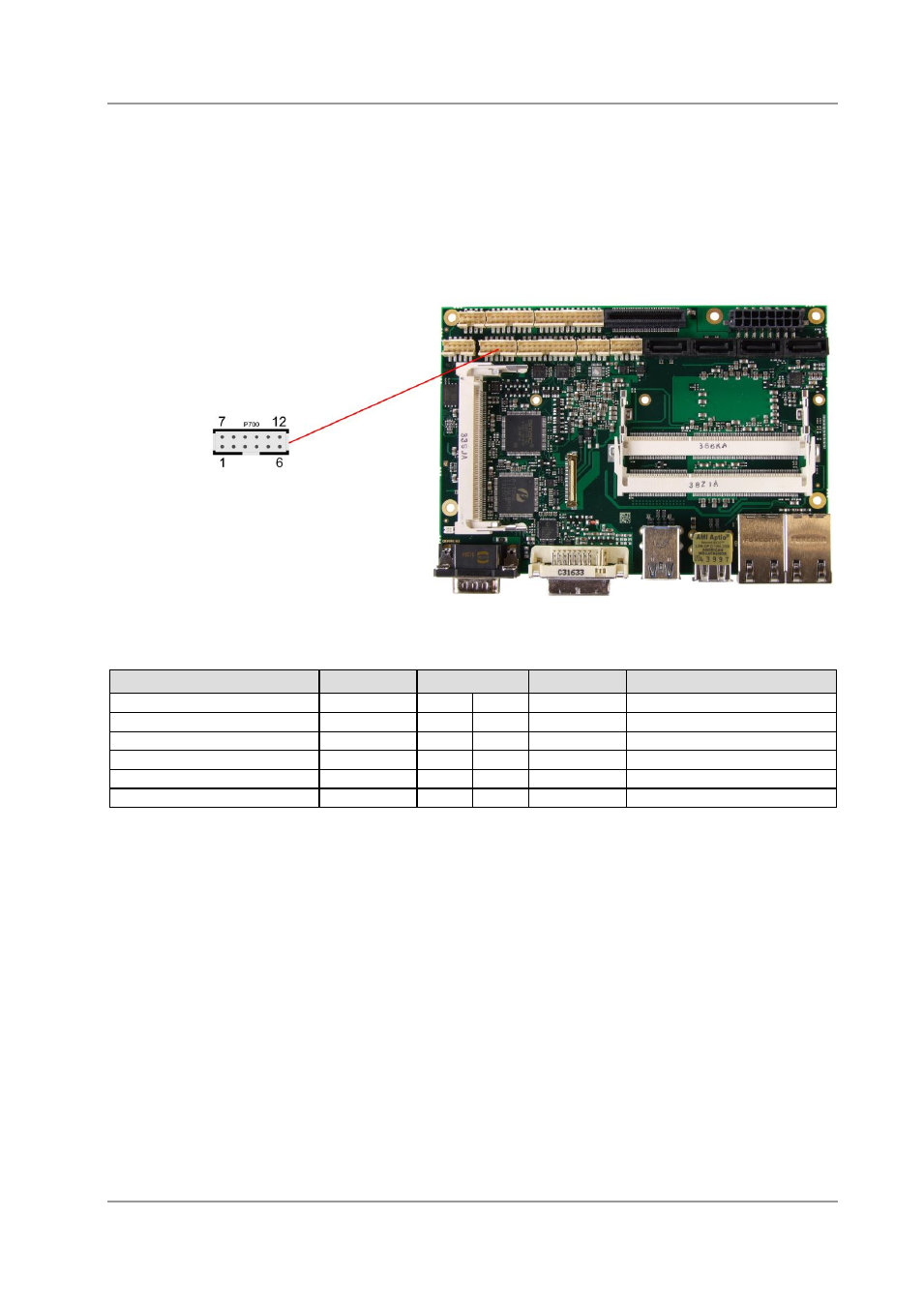

3.16 GPIO
Das Board verfügt über eine General Purpose Input/Output-Schnittstelle, die über einen 2x6poligen
Wannenstecker herausgeführt ist (FCI 98424-G52-12LF, passender Gegenstecker FCI 90311-012LF).
Durch entsprechende Programmierung des zugehörigen Chips (PCA9535BS) können hier in sehr flexibler
Weise I/O-Funktionen angelegt werden. Erkundigen Sie sich bei Ihrem Distributor nach entsprechender
Software-Unterstützung.
Pinbelegung GPIO-Stecker:
Beschreibung
Name
Pin
Name
Beschreibung
Versorgungsspannung 5V
VCC
1
7
VCC
Versorgungsspannung 5V
GP Input/Output 1
GPIO0
2
8
GPIO4
GP Input/Output 5
GP Input/Output 2
GPIO1
3
9
GPIO5
GP Input/Output 6
GP Input/Output 3
GPIO2
4
10
GPIO6
GP Input/Output 7
GP Input/Output 4
GPIO3
5
11
GPIO7
GP Input/Output 8
Masse
GND
6
12
GND
Masse
