Lüfteranschlüsse
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB3060
Seite 39

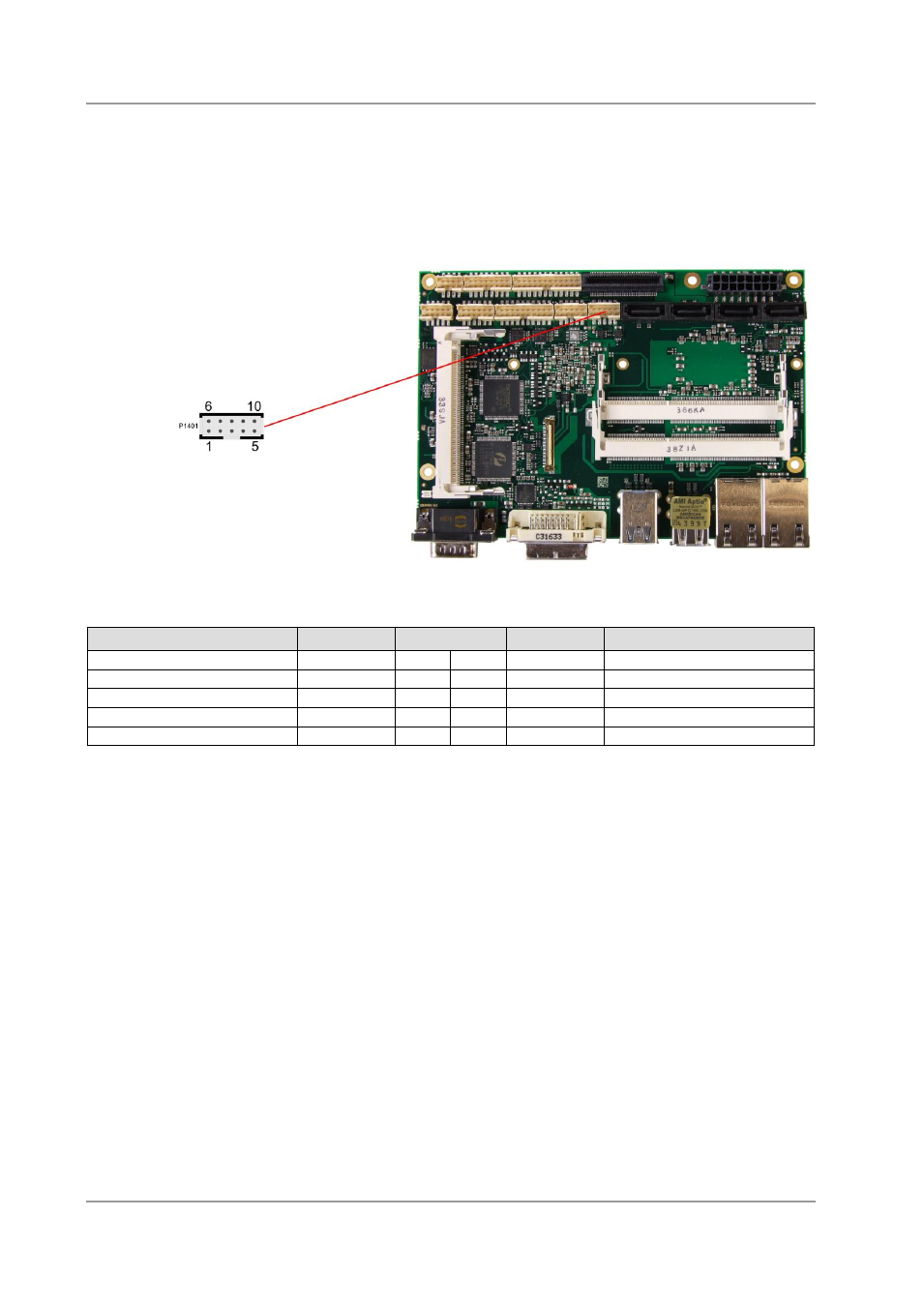

3.17 Lüfteranschlüsse
An die Baugruppe können drei Lüfter mit einer Versorgungsspannung von 12 Volt angeschlossen werden.
Dies geschieht über einen 2x5poligen Wannenstecker (FCI 98424-G52-10LF, passender Gegenstecker
FCI 90311-010LF). Signale für die Überwachung der Lüfterdrehzahl sind ebenfalls vorhanden.
Beschreibung
Name
Pin
Name
Beschreibung
Masse geregelt
FANON1
1
6
FANON2
Masse geregelt
12V-Versorgung
12V
2
7
12V
12V-Versorgung
Fan 1 Tachosignal
FANCTRL1 3
8
FANCTRL2 Fan 2 Tachosignal
12V-Versorgung
12V
4
9
FANCTRL3 Fan 3 Tachosignal
Masse geregelt
FANON3
5
10
GND
Masse
