Kapitel: Anschlüsse

Steckerübersicht

Seite 16

Beckhoff New Automation Technology CB3060

3.1 Steckerübersicht

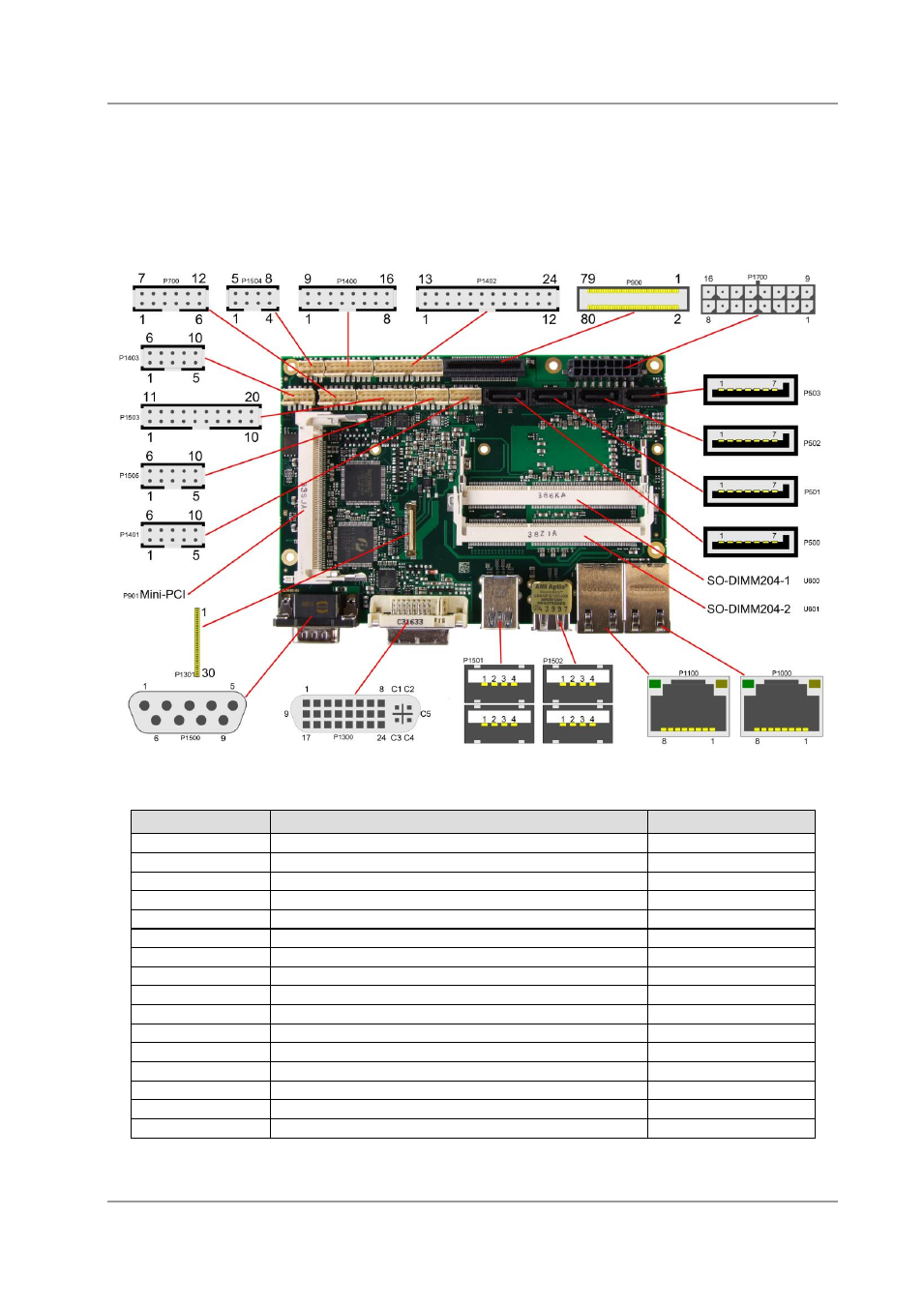

In der folgenden Abbildung sind die Steckeranschlüsse auf der Bestückungsseite des CB3060-Boards
zusammengefasst. Aus der Tabelle darunter kann die Funktion des jeweiligen Steckers entnommen
werden, ebenso wie die Handbuchseite, auf der weitergehende Informationen zu diesem Anschluss
nachgelesen werden können.

Nummer

Funktion

Seite

P500/1/2/3

"SATA-Schnittstellen"

Seite 30

U600/1

"Speicher"

Seite 19

P700

"GPIO"

Seite 38
