Beckhoff New Automation Technology CB3060

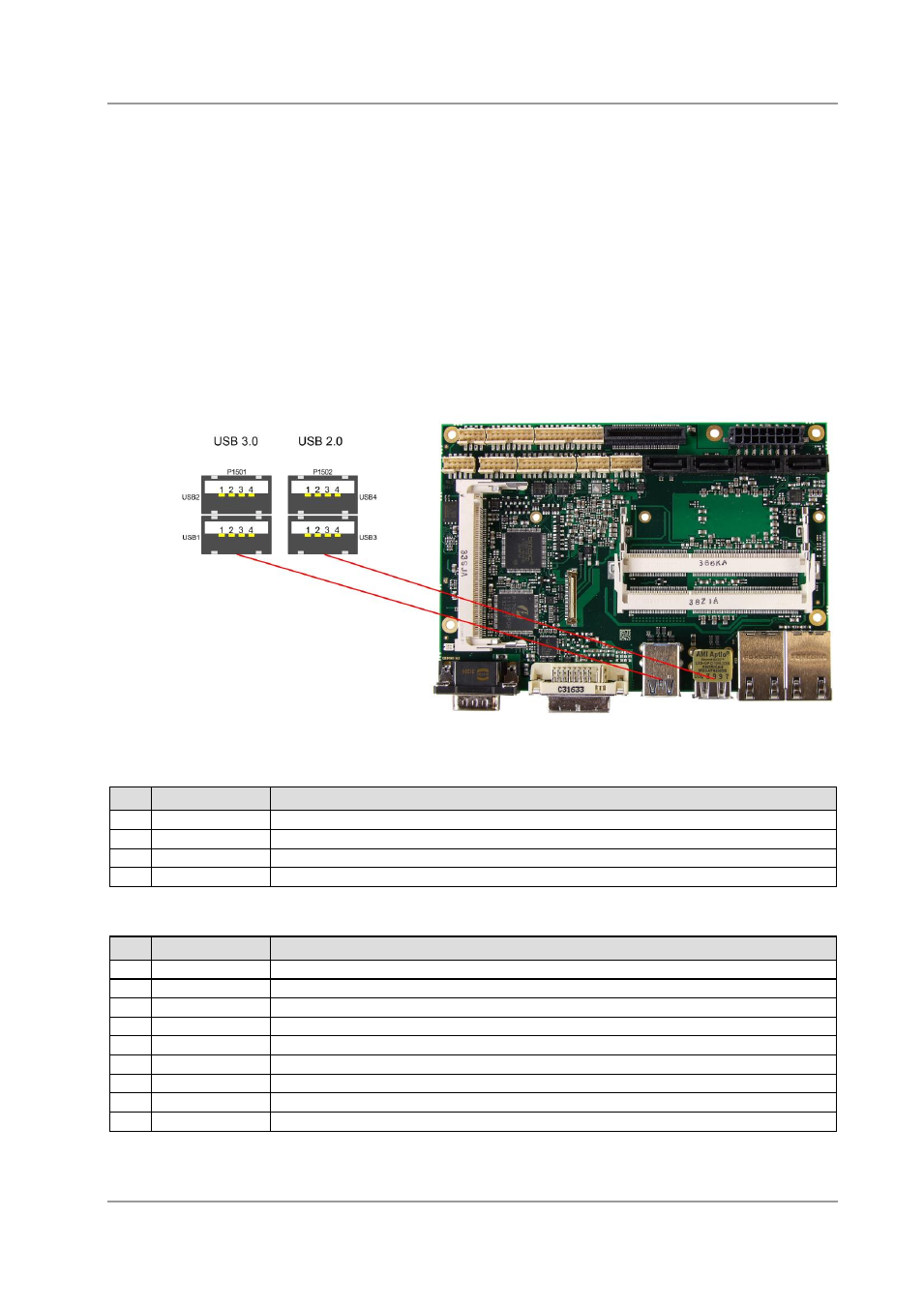

3.7 USB 1-4
Die USB-Kanäle 1 bis 4 sind in Form von Standard-USB-Steckern herausgeführt.
Die USB-Kanäle 1 und 2 unterstützen die USB-Spezifikation 3.0, die USB-Kanäle 3 und 4 unterstützen die
USB-Spezifikation 2.0
Durch das BIOS können alle notwendigen Einstellungen für USB durchgeführt werden. Es ist zu beachten,
dass die Funktionalität „USB-Maus und Tastatur“ des BIOS-Setup nur benötigt wird, wenn das
Betriebssystem keine USB-Unterstützung bietet. Für Einstellungen im Setup und zum Booten von
Windows mit einer angeschlossenen USB-Maus und Tastatur sollte diese Funktion nicht gewählt werden,
weil dies zu erheblichen Leistungseinschränkungen führen würde.
Die einzelnen USB2.0-Schnittstellen können bis zu 500mA Strom liefern, die USB3.0-Schnittstellen liefern
bis zu 900mA Strom. Alle Schnittstellen sind elektronisch abgesichert.
Pinbelegung USB2.0-Stecker für Port X:
Pin
Name
Beschreibung
1
VCC
5V für USBX
2
USBX#
Minus-Datenkanal USBX
3
USBX
Plus-Datenkanal USBX
4
GND
Masse
Pinbelegung USB3.0-Stecker für Port X:
Pin
Name
Beschreibung
1
VCC
5V für USBX
2
USBX#
Minus-Datenkanal USBX
3
USBX
Plus-Datenkanal USBX
4
GND
Masse
5
StdA_SSRX-
SuperSpeed Receiver -
6
StdA_SSRX+
SuperSpeed Receiver +
7
GND
Masse
8
StdA_SSTX-
SuperSpeed Transmitter -
9
StdA_SSTX+
SuperSpeed Transmitter +
