Serielle Schnittstellen COM2 bis COM4

Kapitel: Anschlüsse

Beckhoff New Automation Technology CB3060

Seite 33

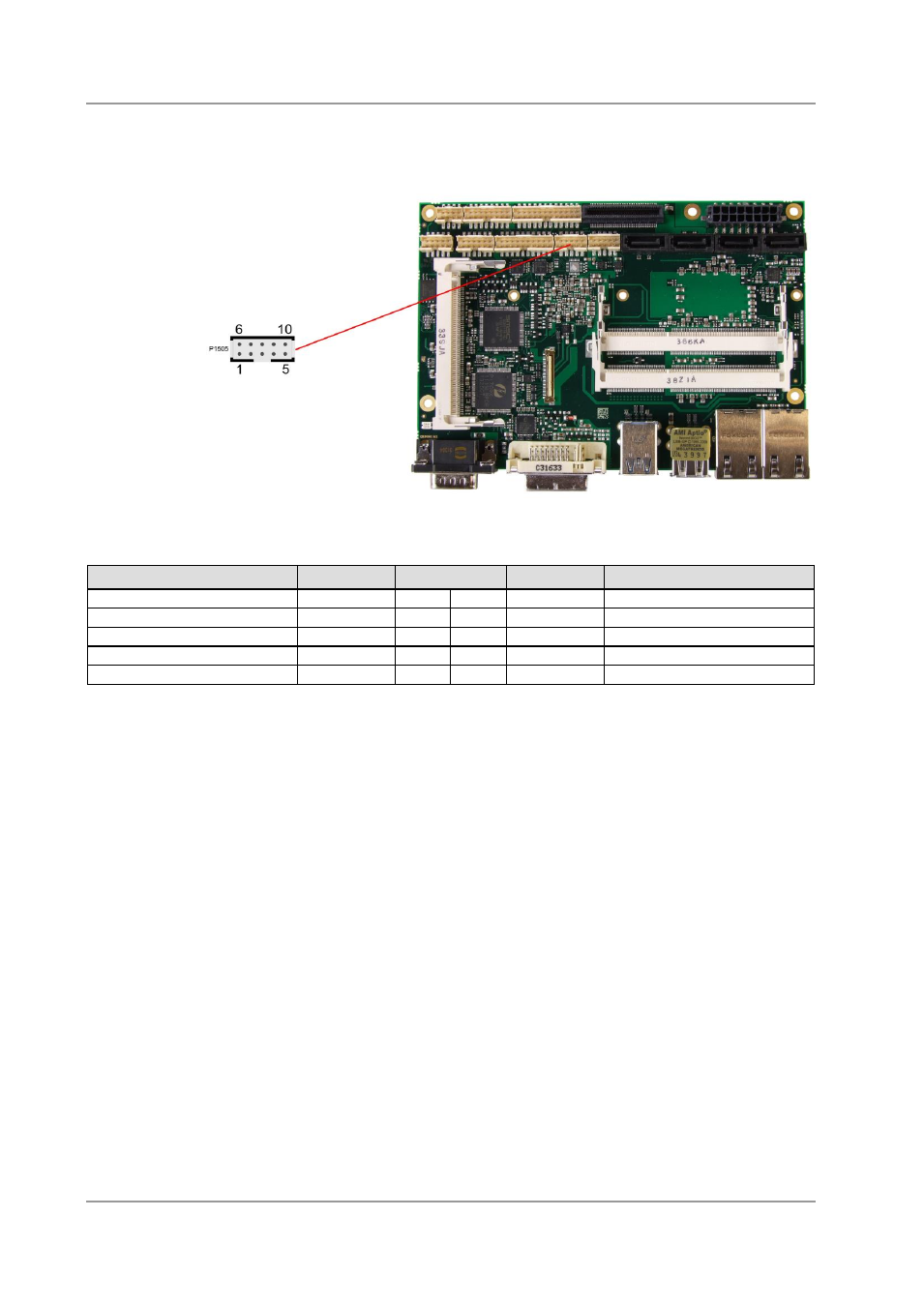

Standardmäßig werden an dem 2x5poligen Stecker Maus- und Keyboardsignale herausgeführt.

Pinout COM-Stecker bei Bestückungsoption Keyboard/Mouse:

Beschreibung

Name

Pin

Name

Beschreibung

Keyboard Clock

KCLK

1

6

MCLK

Mouse Clock

Keyboard Data

KDAT

2

7

MDAT

Mouse Data

Reserviert

N/C

3

8

N/C

Reserviert

Reserviert

N/C

4

9

N/C

Reserviert

Masse

GND

5

10

3,3V

Versorgungsspannung 3,3V
