Kapitel: Anschlüsse
Serielle Schnittstellen COM2 bis COM4
Seite 32
Beckhoff New Automation Technology CB3060

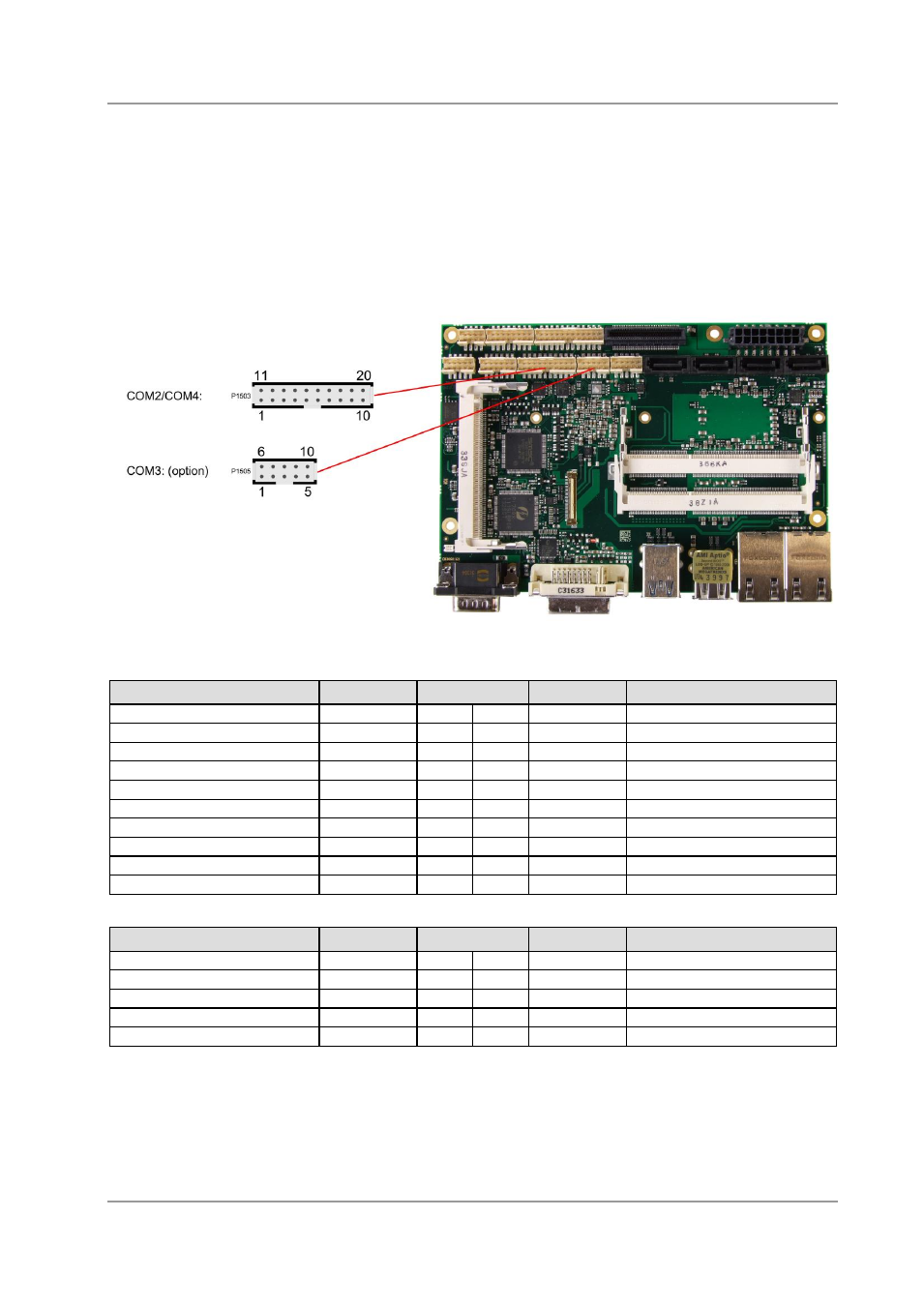

3.13 Serielle Schnittstellen COM2 bis COM4
Von den drei weiteren auf dem Board vorhandenen seriellen Schnittstellen COM2 bis COM4 wird COM3
standardmäßig am Stromstecker herausgeführt (Seite 17). Als Bestückungsvariante kann COM3 auch
über einen 2x5poligen Wannenstecker herausgeführt werden (FCI 98424-G52-10LF). COM2 und COM4
sind in Form eines 2x10poligen Wannensteckers verfügbar (FCI 98424-G52-20LF). Die Signalpegel
entsprechen RS232.
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setups eingestellt.
Beschreibung
Name
Pin
Name
Beschreibung
Data Carrier Detect COM2
DCDB
1
11
DSRB
Data Set Ready COM2
Receive Data COM2
RXDB
2
12
RTSB
Request to Send COM2
Transmit Data COM2
TXDB
3
13
CTSB
Clear to Send COM2
Data Terminal Ready COM2 DTRB
4
14
RIB
Ring Indicator COM2
Masse
GND
5
15
SVCC
Versorgungsspannung 5V
Data Carrier Detect COM4
DCDD
6
16
DSRD
Data Set Ready COM4
Receive Data COM4
RXDD
7
17
RTSD
Request to Send COM4
Transmit Data COM4
TXDD
8
18
CTSD
Clear to Send COM4
Data Terminal Ready COM4 DTRD
9
19
RID
Ring Indicator COM4
Masse
GND
10
20
SVCC
Versorgungsspannung 5V
Beschreibung
Name
Pin
Name
Beschreibung
Data Carrier Detect COM3
DCDC
1
6
DSRC
Data Set Ready COM3
Receive Data COM3
RXDC
2
7
RTSC
Request to Send COM3
Transmit Data COM3
TXDC
3
8
CTSC
Clear to Send COM3
Data Terminal Ready COM3 DTRC
4
9
RIC
Ring Indicator COM3
Masse
GND
5
10
VCC
Versorgungsspannung 5V
