1.4.3.1 Analoge Ein-/Ausgangssignale
Analoge Eingangssignale sollten an Pin 2 (+) und 0 V / Masse angeschlossen sein.
Analoge Ausgangssignale sollten an Pin 1 (+) und 0 V / Masse angeschlossen sein.
Die Signale entsprechen dem Bronkhorst High-Tech B.V.-Standard. Der Modell-Nummernschlüssel enthält
den Code, der die Eingangs-/Ausgangssignale angibt.
Anmerkung:
a. Maximale Bürde, Stromausgang (Aktiv)
: 375 Ohm
b. Minimale Bürde, Spannungssignal
: 10 kOhm
c.
Eingangsbürde
Widerstand
(Spannung)
:
22K4
d. Eingangsbürde Widerstand (Strom) (Passiv)
: 200 Ohm
e. Eingangsbürde Widerstand (Strom) (Aktiv)
: 250 Ohm
1.4.3.2. Relaiskontakte
Die potentialfreien Relaiskontakte sind bei folgenden Pins verfügbar:
Pin 5: Masse
Pin 6: normal offen
Pin 7: normal geschlossen
Anmerkung: Anschlüsse bei "Ein"/"kein Alarm".
Die Spezifikationen der Relaiskontakte sind:
Anordnung der Anschlüsse
:einfacher Wechselkontakt
Anschlußwerte
:Schaltspannung
: 24 Vac/dc max.
Schaltstrom
:
0,2
A
ac/dc
max.
Schaltstärke
: 3 W/3 VA max.
1.4.3.3. Reseteingang
Das Reseteingangssignal muß an PIN 8 (+ V) und Pin 3 (0 V/Masse) angeschlossen werden.
Der Reset wird aktiviert, entweder den + V Eingang (Pin 8) auf 0 V (Pin 3) durch einen
Kontakt oder einen Transistor legen oder durch ein aktives "LOW"-Signal auf Pin 8 (+ V) und Pin 3 (0V). Der
logische Signallevel kann zwischen 5 V (hoch) und 0 V (niedrig) liegen.
1.4.4 Anschluß an den FLOW-BUS
1.4.4.1 RJ45 Anschluß

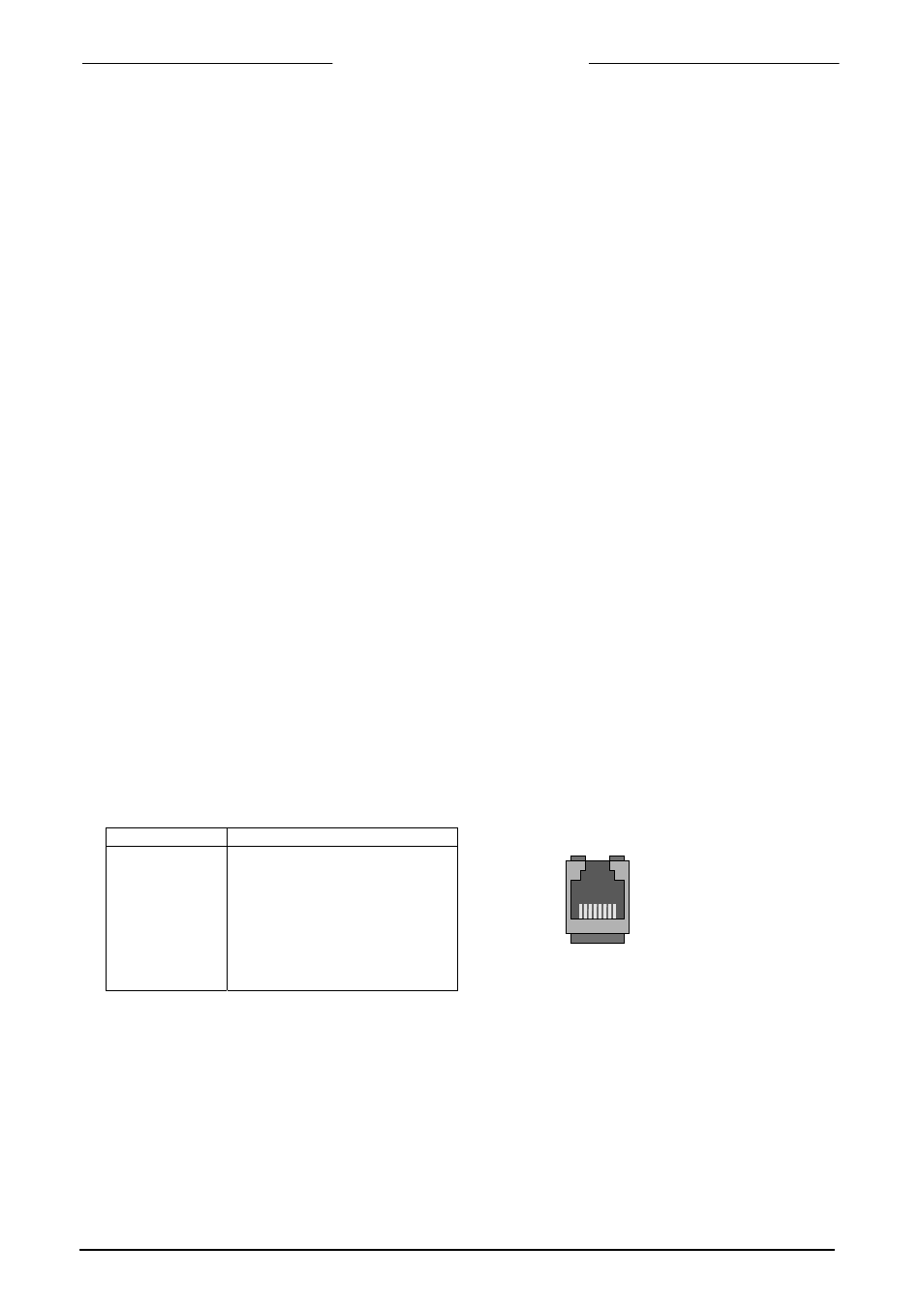

Die abgeschirmte RJ45-Modularanschlußbuchse hat folgende Pin-Belegung:
Pin-Nummer Beschreibung
1
2
3
4
5
6
7
8
+ 15 Vdc Versorgung
0 V (bez. auf +15 Vdc)
Abschirmung
0 V (bez. auf +15 Vdc)
+ 15 Vdc Versorgung
0 V (RS485)
RS485 – B
RS485 – A
1.4.5 RS232/FLOW-BUS-Schnittstelle
1.4.5.1 Allgemeine Beschreibung
Die RS232/FLOW-BUS-Schnittstelle ist eine Schnittstelle zwischen dem FLOW-BUS und dem RS232 V24
Serien-(Computer-)Anschluß.
Sie ist entweder als separate Einheit mit FLOW-BUS-Anschluß und RS232-Anschluß, oder als integriertes
14TE-Modul in Ihrem Auswerte-/und Regelsystem erhältlich.
Der Wandler ermöglicht eine Kommunikation mit einer Baudrate bis 38,4 kbaud.
Kommunikationssoftware ist erhältlich. Beraten Sie Handbuch RS232/Flow-Bus.
