BRONKHORST HIGH-TECH B.V.
9.19.004 Seite 11
1.4.6 EMV und Anschlußkabel
Alle in diesem Handbuch beschriebenen Systeme tragen das CE-Zeichen.
Sie müssen daher den EMV-Anforderungen für diese Ausrüstungen entsprechen.
Jedoch ist die Übereinstimmung mit den EMV-Anforderungen nur möglich mit der Verwendung der
richtigen Kabel und Anschlüsse.
Für gute Ergebnisse kann Bronkhorst High-Tech B.V. Standardkabel liefern. Anderenfalls sind die unten

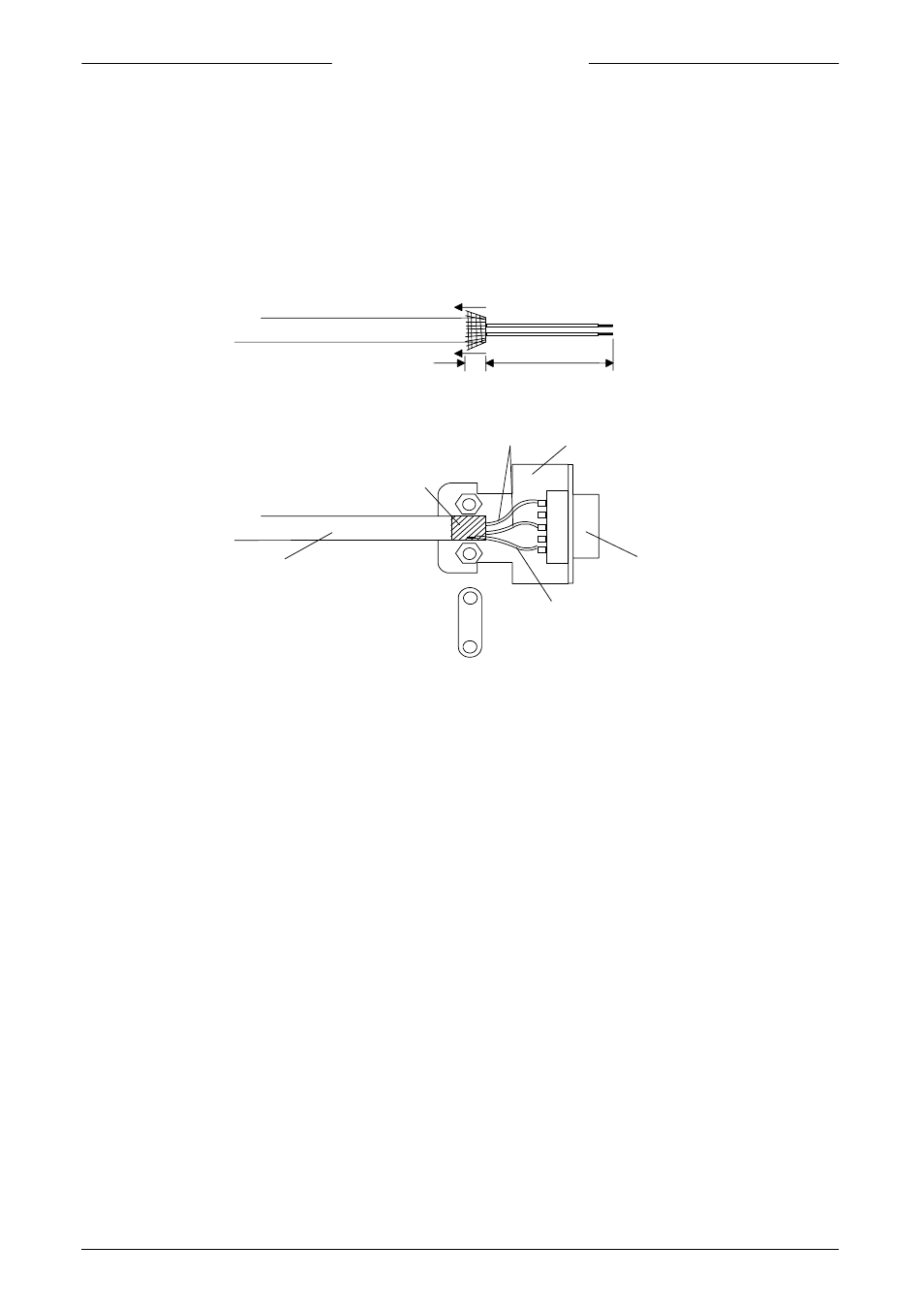

aufgeführten Richtlinien zu beachten. Für Kabel mit 9-poligen Sub-D-Anschlüssen:
Stülpen Sie die Kabelabschirmung zurück über das Kabel (die Abschirmung
muß das Kabel umschließen).
20 mm
Legen Sie ein Kupferband um die Abschirmung.
8 mm
Löten Sie einen Draht mit schwarzer
Isolierung an das Kupferband und
verbinden Sie ihn mit Pin 9 des Steckers
andere D-Stecker Gehäuse
Drähte metallisiert ,
.
Kupferband
abgeschirmtes
Kabel Stecker
z.B. LAPP LiYCY
Schwarzer Draht
(Abschirmung)
ANMERKUNG:
Bei der Verbindung der FLOW-BUS SFTP Datenkabel-Anschlußbuchsen mit den RJ45-Anschlußsteckern
beachten Sie bitte die Anweisungen des Herstellers. Es müssen unbedingt abgeschirmte paarweise verdrillte
Kabel und RJ45 Modularanschlußbuchsen verwendet werden. Bei Anschluß an Fremdsysteme (z.B. Rechner
oder SPS) bitte abgeschirmte Kabel benutzen. Beachten Sie, daß die Abschirmung der Kabel nicht zerstört
wird. Nie offene Klemmen benutzen.
