Zusammenbau
und
Einstellung
Seite 2-5
ACHTUNG: Zum Anheben, Transport und Zusammenbau des Laufbandes wird eine zweite Person benötigt.
Beim Anheben schwerer Gegenstände stets entsprechende Hubmethoden verwenden.
4. Laufband aus dem Karton heben und an den Aufstellungsort bringen.
Zum Anheben und Transport des Laufbandes an einen waagrechten und ebenen Aufstellungsort A.
wird eine zweite Person benötigt. Entsprechende Hubmethoden verwenden.
5. Modell und Netzspannung überprüfen.
Die korrekte Modellnummer und Netzspannung durch Prüfung des Seriennummern-Aufklebers A.
an der Rückseite des Geräts bestätigen.
6. Träger installieren.
Den linken Träger (Nr. 3) und die fünf 3/8-16 x 0,625 Zoll Schrauben (Nr. 20) bereitlegen. A.
Den linken Träger (Nr. 3) wie abgebildet vorsichtig auf das Unterteil (Nr. 1) setzen. Siehe Abbildung 3. B.
Mit einem 9/16 Zoll-Steckschlüssel C.
die fünf 3/8-16 x 0,625 Zoll
Schrauben (Nr. 20) teilweise
festziehen. Siehe Abbildung 3.
Schritte 6A bis 6C für den rechten D.
Träger (Nr. 4) wiederholen.
7. Konsolenbausatz auf den Trägern
installieren.
Konsolenbausatz (Nr. 2), 5/16-18 x A.
2,25 Zoll HXHD-Schrauben (Nr. 22)
und Beilagscheibe (Nr. 25) und zwei
Muttern (Nr. 24) bereitlegen. Siehe
Abbildung 4.
HINWEIS: Beim Installieren des
Konsolenbausatzes vorsichtig
vorgehen, damit das Display-
Kabel nicht eingeklemmt oder
beschädigt wird.
Den Konsolenbausatz (Nr. 2) am B.
linken Träger (Nr. 3) positionieren.
Siehe Abbildung 4.
Mit einem 1/2 Zoll-Ringschlüssel die 5/16- C.
18 x 2,25 Zoll HXHD Schraube (Nr. 22),
Beilagscheibe (Nr. 25) und zwei Muttern
(Nr. 24) teilweise festziehen. Siehe
Abbildung 4.

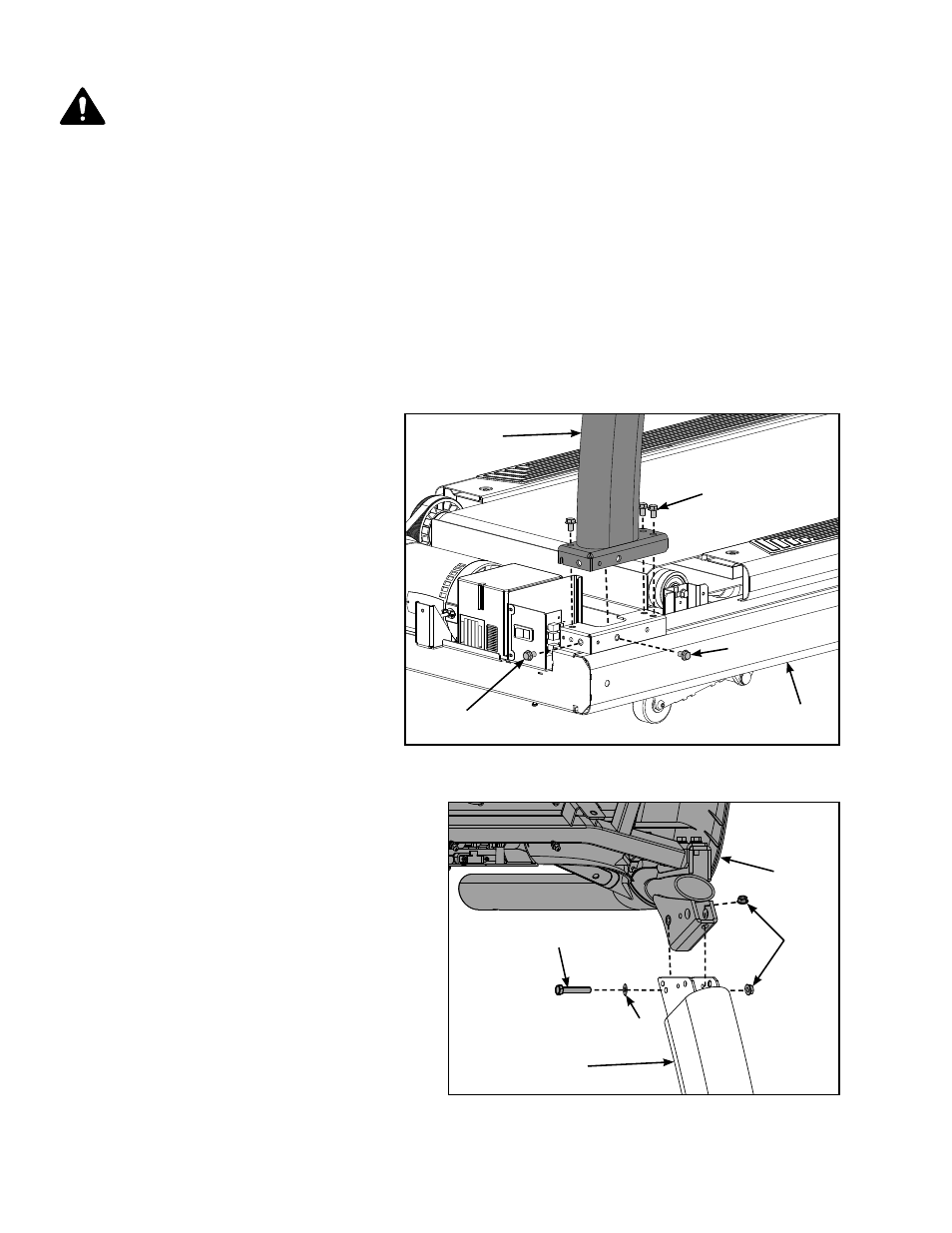

Abbildung 3
Nr. 3
Nr. 1
Nr. 20
Nr. 20
Nr. 20
Abbildung 4
Nr. 22
Nr. 3
Nr. 2
Nr. 24
Nr. 25
