Cybex 750T Treadmill - Bedienungsanleitung
Zusammenbau
und
Einstellung
Seite 2-7

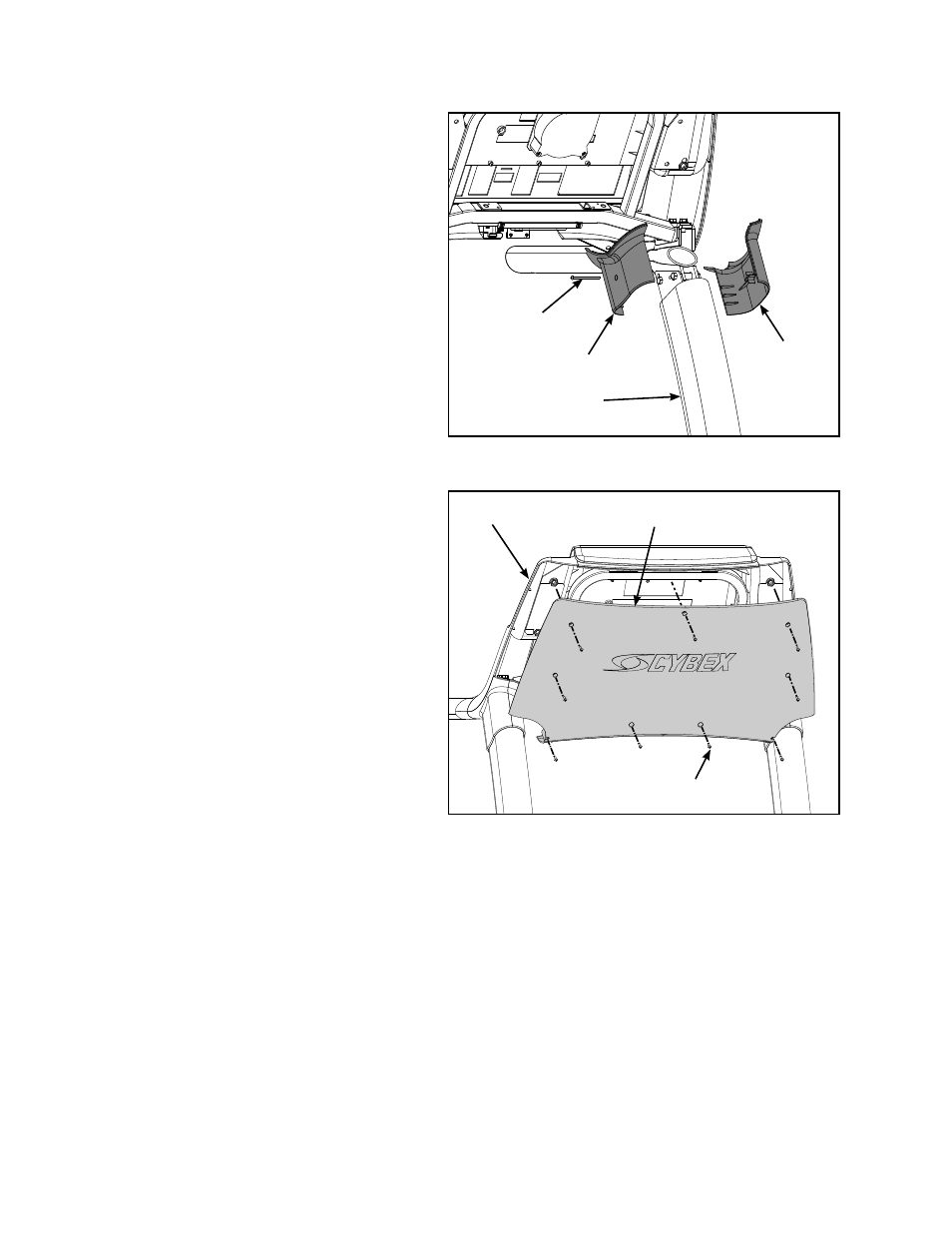

9. Trägermanschetten (vier Teile) befestigen.
Die äußere linke Trägermanschette (Nr. 9),
A.
die innere linke Trägermanschette (Nr. 10)
und eine Schraube 8/16 x 2,5 Zoll (Nr. 23)
bereitlegen. Siehe Abbildung 7.
Die beiden Trägermanschetten auf den
B.
linken Träger aufsetzen (Nr. 3). Siehe
Abbildung 7.
Die Schraube 8/16 x 2,5 Zoll (Nr. 23)
C.
in die innere linke Trägermanschette
(Nr. 10) stecken und mit einem
Kreuzschlitzschraubendreher festziehen.
Siehe Abbildung 7.
Schritte 9A bis 9C für den rechten Träger
D.
wiederholen.
10. Rückplatte der Konsole anbringen.
Die Rückplatte der Konsole (Nr. 13) und
A.
neun 8/16 x 0,50 Zoll Schrauben (Nr. 21)
bereitlegen. Siehe Abbildung 8.
Die neun 8/16 x 0,50 Zoll Schrauben
B.
(Nr. 21), mit denen die Rückplatte der
Konsole (Nr. 13) am Konsolenbausatz
(Nr. 2) befestigt wird, mit einem
Kreuzschlitzschraubendreher anziehen;
dabei darauf achten, dass keine Kabel
eingeklemmt werden. Siehe Abbildung 8.
Abbildung 8
Nr. 13
Nr. 21 (9)
Abbildung 7
Nr. 10
Nr. 23
Nr. 9
Nr. 2
Nr. 3
