Cybex 750T Treadmill - Bedienungsanleitung

Zusammenbau
und
Einstellung
Seite 2-6

Schritte 7A bis 7C für den rechten Träger wiederholen.

D.

Mit einem 1/2 Zoll-Ringschlüssel die beiden 5/16-18 x 2,25 Zoll HXHD Schrauben (Nr. 22) und die vier

E.

Muttern (Nr. 24) vollständig festziehen, um den Konsolenbausatz an den Trägern zu befestigen. Siehe
Abbildung 4.

Mit einem 9/16 Zoll-Steckschlüssel die zehn 3/8-16 x 0,625 Zoll Schrauben (Nr. 20) vollständig festziehen,

F.

um die Träger am Unterteil (Nr. 1) zu befestigen. Siehe Abbildung 3.

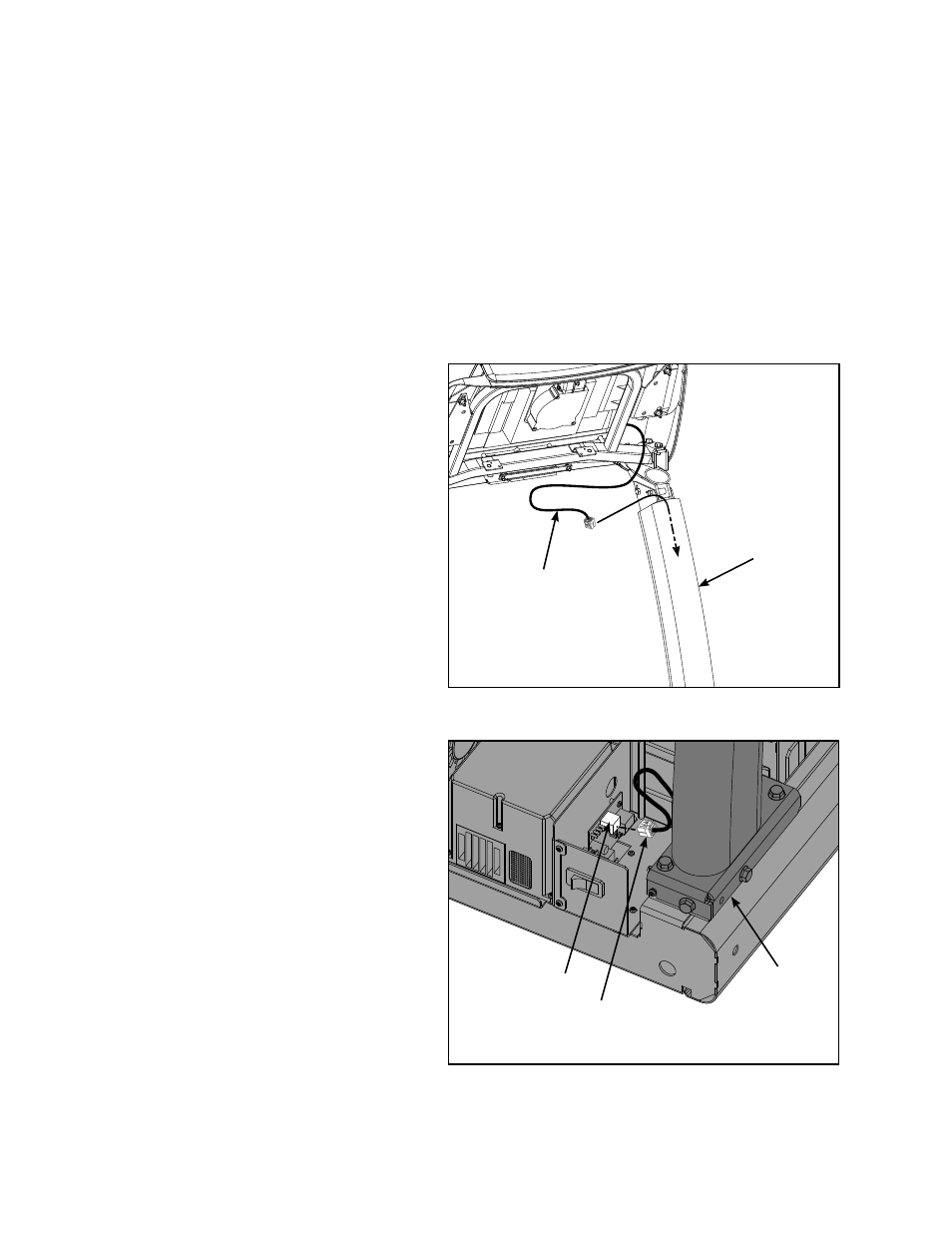

8. Kabel der Anzeige installieren.

HINWEIS: Beim Installieren vorsichtig vorgehen, damit das Kabel der Anzeige nicht eingeklemmt oder beschädigt

wird.

Das Kabel der Anzeige an der Rückseite des Konsolenbausatzes ausfi ndig machen.

A.

Das Kabel der Anzeige oben in den

B.

linken Träger einführen und nach unten
durchschieben (Nr. 3). Siehe Abbildungen
5 und 6.

Das Kabel der Anzeige von der

C.

Unterseite des Konsolenträgers (Nr. 3)
am Platinenstecker J3 anstecken. Siehe
Abbildung 6.

HINWEIS: Bei Installation der A/V-Option die

750T A/V Montageanweisungen zu
Rate ziehen (im Lieferumfang der A/V
Halterung enthalten).

Nr. 3

Abbildung 5

Anzeige-
kabel

Abbildung 6

Anzeige-
kabel

Nr. 3

Platinenstecker J3
