Zusammenbau
und
Einstellung
Seite 2-8
11. Motorverkleidungen (vier Teile) befestigen.
Die vordere Motorverkleidung (Nr. 6) und fünf
A.
10-32 x 0,75 Zoll Schrauben (Nr. 19) bereitlegen.
Siehe Abbildung 9.
HINWEIS: Das Laufband muss angehoben oder gekippt
werden, um die beiden unteren Schrauben
(Nr. 19) anbringen zu können.
Die vordere Motorverkleidung (Nr. 6) mit fünf
B.
10-32 x 0,75 Zoll Schrauben (Nr. 19) am
Unterteil (Nr. 1) befestigen und die Schrauben
mit einem Kreuzschlitzschraubendreher teilweise
festziehen. Siehe Abbildung 9.
Die linke Motorverkleidung (Nr. 7) und vier
C.
10-32 x 0,75 Zoll Schrauben (Nr. 19) bereitlegen.
Die vordere Motorverkleidung (Nr. 7) mit zwei
D.
10-32 x 0,75 Zoll Schrauben (Nr. 19) am
Unterteil (Nr. 1) befestigen und die Schrauben
mit einem Kreuzschlitzschraubendreher
teilweise festziehen. Siehe Abbildung 10.
Schritte 11C und 11D für die rechte Seite
E.
wiederholen.
Die Motorabdeckung (Nr. 5) bereitlegen.
F.
Die vier Zungen der Motorabdeckung
G.
(Nr. 5) an den Schrauben der vorderen
und seitlichen Verkleidungen ausrichten
und die Motorabdeckung aufsetzen. Siehe
Abbildung 11.
HINWEIS: Falls sich die Motorabdeckung nicht richtig
einpassen lässt, müssen die Schrauben der
vorderen und seitlichen Verkleidungen ggf.
etwas gelöst werden.
Die vier Schrauben in der vorderen
H.
Abdeckung und die fünf Schrauben in
den seitlichen Verkleidungen mit einem
Kreuzschlitzschraubendreher festziehen.
Sicherstellen, dass die Schrauben die
Zungen der Motorabdeckung fi xieren.
Siehe Abbildung 11.
12. Justieren Sie das Laufband waagrecht.
Sicherstellen, dass das Laufband auf einer
A.
waagrechten, ebenen Oberfl äche steht.

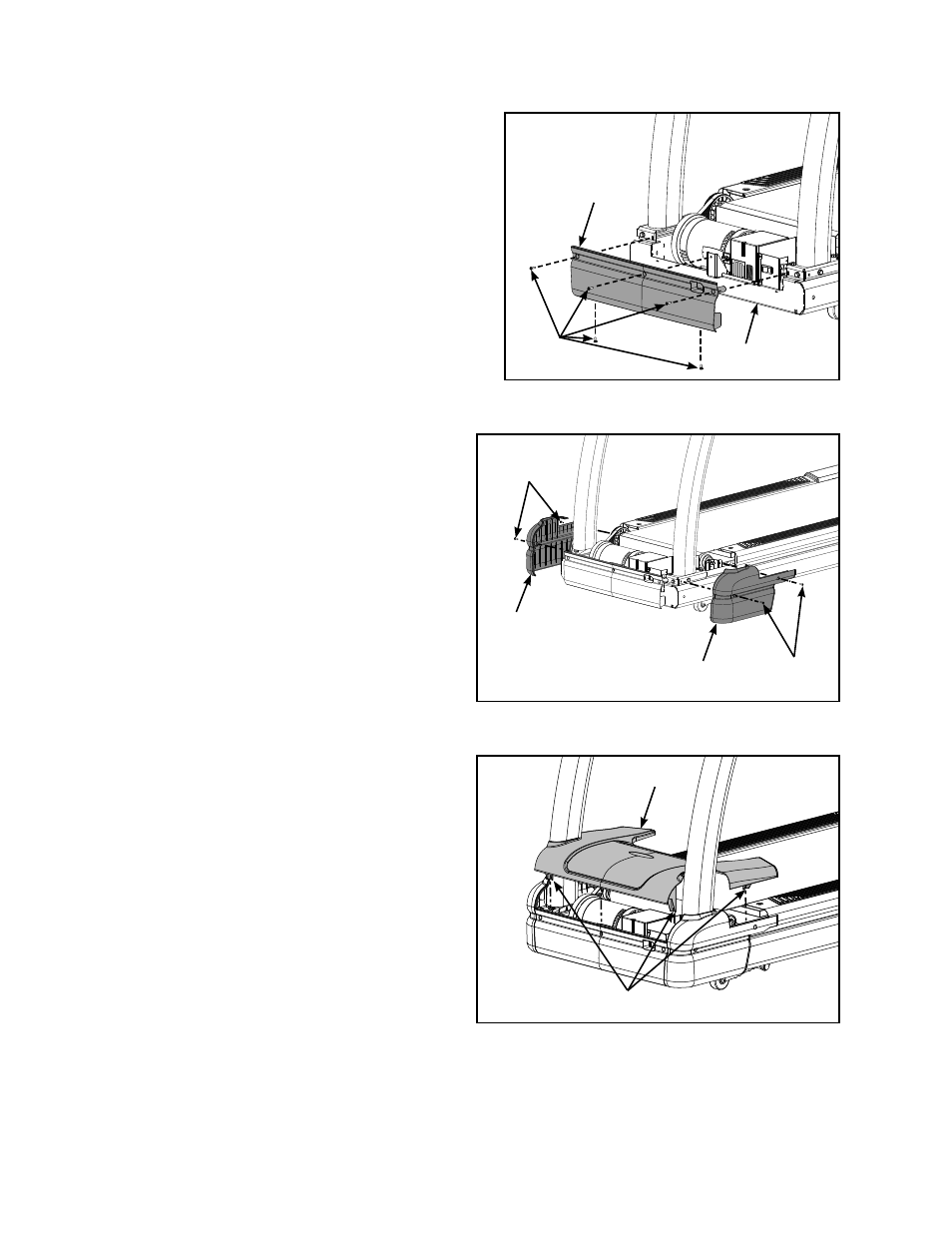

Abbildung 9
Nr. 6
Nr. 19
Nr. 1
Abbildung 10
Nr. 19
Nr. 19
Nr. 7
Abbildung 11
Nr. 5
Nr. 8
Zungen
