Seite 15
15
Als Zuleitung kann mehradrige, flexible Steuerleitung verwendet werden, Mindestquerschnitt 1,5 mm
2
.
Elektrischer Anschluss
Werkzeug

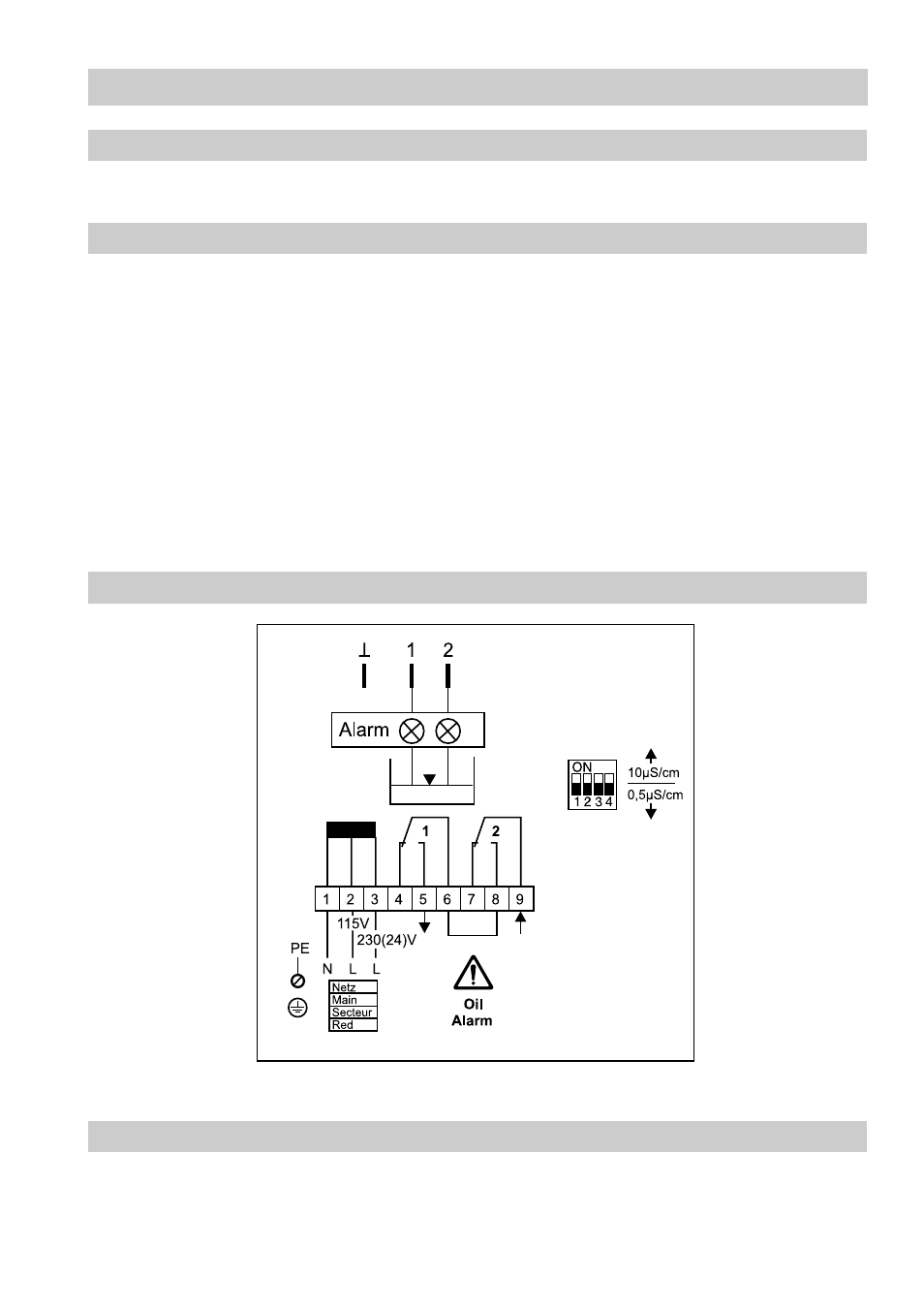

Anschlussplan
■
Kreuzschlitz-Schraubendreher Größe 1
■
Schlitz-Schraubendreher Größe 2,5, vollisoliert nach VDE 0680
■
Maulschlüssel SW 17, DIN 894
Fig. 8
Dargestellte Kontaktstellung: stromlos, Alarm, LEDs 1 und 2 leuchten nicht!
Messelektrode ORGS 11-1
1. Schrauben
H
lösen und herausschrauben, Gehäusedeckel
J
abnehmen. Fig. 4
2. Überwurfmuttern der Kabeldurchführungen
I
lösen und abschrauben.
Der Elektrodenkopf kann um +/– 180° verdreht werden.
3. Schraube
K
mit 17er Maulschlüssel lösen. Nicht abschrauben! Fig. 5
4. Elektrodenkopf in gewünschte Richtung drehen (+/– 180°).
5. Schraube
K
leicht anziehen.
6. Klemmleiste
O
von Platine abziehen.
7. Klemmleiste gemäß Anschlussplan belegen, PE-Anschluss
N
belegen.
8. Klemmleiste aufstecken.
9. Gehäusedeckel
J
aufsetzen, Schrauben
H
und Kabeldurchführung
I
montieren.
Elektrodenkopf ausrichten
