16
Der Messbereich ist mit dem DIP-Schalter
5
umschaltbar zwischen
≥ 0,5 µS/cm und ≥ 10 µS/cm:
1. Schrauben H am Elektrodenkopf lösen und herausschrauben, Gehäusedeckel J abnehmen.
Fig. 4

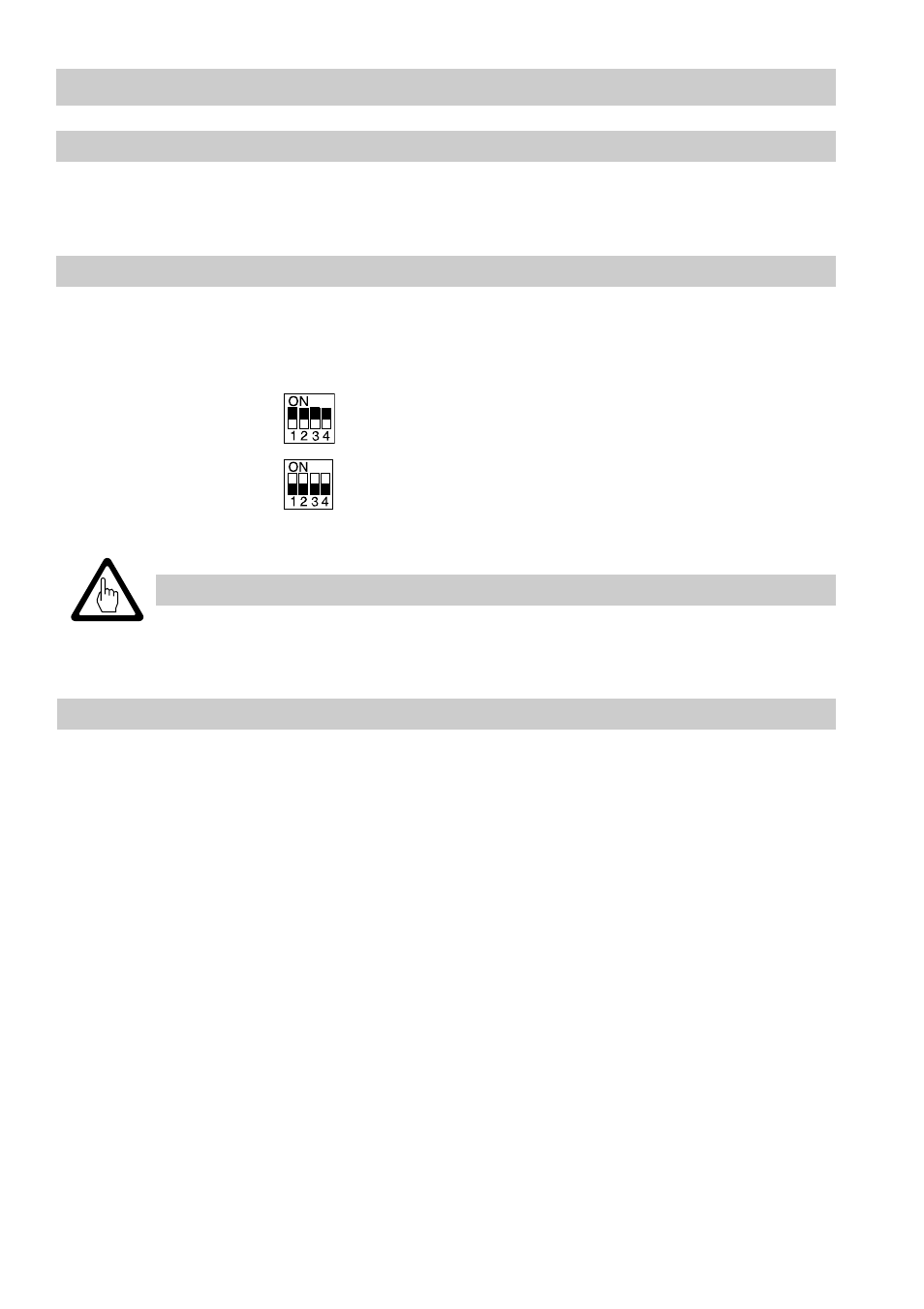

DIP-Schalter 1 – 4 OFF Messbereich
≥ 0,5 µS/cm.
DIP-Schalter 1 – 4 ON Messbereich
≥ 10 µS/cm.
2. Gehäusedeckel J aufsetzen, Schrauben H montieren.
Grundeinstellung
Werkseinstellung
Das Kompaktsystem wird werksseitig mit folgenden Einstellungen ausgeliefert:
■ Messbereich
≥ 10 µS/cm
Messbereich umschalten
Achtung
■ Kreuzschlitz-Schraubendreher Größe 1
■ Schlitz-Schraubendreher Größe 2,5, vollisoliert nach VDE 0680
■ Elektronikbauteile beim Betätigen des DIP-Schalters nicht beschädigen!
■ DIP-Schalter nicht mit einer Bleistiftspitze betätigen!
Werkzeug
