Erläuterungen – Flowserve ZK 210 Benutzerhandbuch
Seite 10
10
Erläuterungen
Fortsetzung

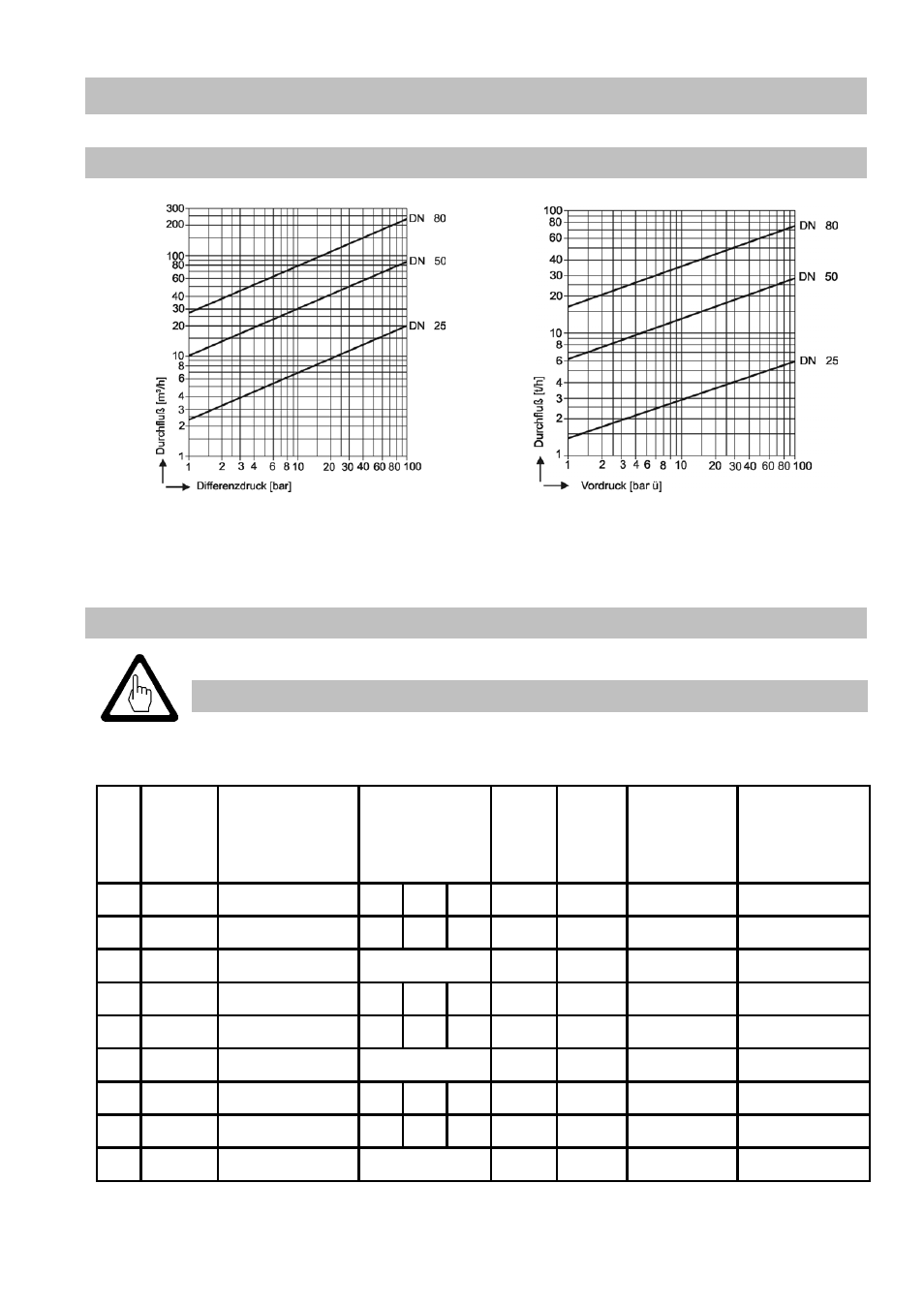

Durchflußdiagramme
Kaltwasser
Heißwasser t
s
–5 K
Die Diagramme zeigen die maximalen Durchflußmengen von kaltem und heißem Wasser bei
äußerster Regelstellung mit linearen Kennlinien und größtem K
vs
-Wert.
K
vs
-Werte und Daten zur Antriebsauswahl
Achtung
In der Betriebsanleitung werden Standardwerte beschrieben. Mögliche
Abweichungen entnehmen Sie bitte dem Typenschild des Stellventils.
DN Düse*) Kennlinie
K
vs
[m3/h]
Ventil-
hub
[mm]
Umdr./
Hub
max. zul.
Schließ-/
Öffnungs-
mom. [Nm].
Antriebsform
Antriebsgröße
DIN ISO 5210
25 3-stufig linear
0,8 1,5 2,3
18
3,6
20 / 20
F10 - B1
25 3-stufig gleichprozentig 0,8 1,5 2,3
18
3,6
20 / 20
F10 - B1
25 4-stufig linear
0,5
13
2,6
20 / 20
F10 - B1
50 3-stufig linear
3,3 6,5 10
35
7
30 / 60
F10 - B1
50 3-stufig gleichprozentig
3
6
9
35
7
30 / 60
F10 - B1
50 5-stufig linear
2
23
4,6
30 / 60
F10 - B1
80 3-stufig linear
9,5 18
28
50
10
80 / 120
F10 - B1
80 3-stufig gleichprozentig 8,5 18
25
50
10
80 / 120
F10 - B1
80 5-stufig linear
5
35
7
80 / 120
F10 - B1
*) 3-stufig:
∆p
max
= 100 bar (Standard), 4-/5-stufig:
∆p
max
= 180 bar
