5
Erläuterungen
Lieferumfang
„ Stellventil ZK 210 je nach Auftrag mit oder ohne aufgebauten Antrieb inkl. Betriebsanleitg.
„ Betriebsanleitung des Stellventils
„ Teileliste mit Zeichnung
„ Konformitätserklärung ab DN 32 entsprechend Einstufung in der Druckgeräterichtlinie
„ Zeugnisse lt. Auftrag mit separater Versendung
Systembeschreibung
Das Stellventil ZK 210 dient dem Abbau hoher Druckdifferenzen. Es kommt vorrangig in
Industrie- und Kraftwerksanlagen zum Einsatz, in denen hohe Verschleißfestigkeit und
Wartungsfreundlichkeit gefordert sind.
Die Armatur besteht aus dem Ventilgehäuse, einem den unterschiedlichen Antrieben
angepaßten Aufsatz und einer als Regelorgan im Ventilgehäuse integrierten ZK-
Radialstufendüse

mit Steuerkolben. Die Gehäuse werden je nach Anforderung in
Durchgangsform (ZK210-D/..) oder als Eckvariante (ZK210-E/..) ausgeführt.
Das Stellventil kann durch verschiedene Antriebe, wie z.B. elektrische Drehantriebe,
pneumatische Antriebe oder mittels Handrad betätigt werden.
Sonderausstattungen sind z.B. Probeentnahmeventile, Sperrmittelanschluß und
selbstnachspannende Stopfbuchsen.
Bei geänderten Betriebsbedingungen der Anlage lassen sich die Stellventile durch Verdrehen
des Hülsensatzes der ZK-Radialstufendüse

ohne Ausbau des Ventils den neuen
Bedingungen hinsichtlich K
vs
-Wert und Kennlinie anpassen.

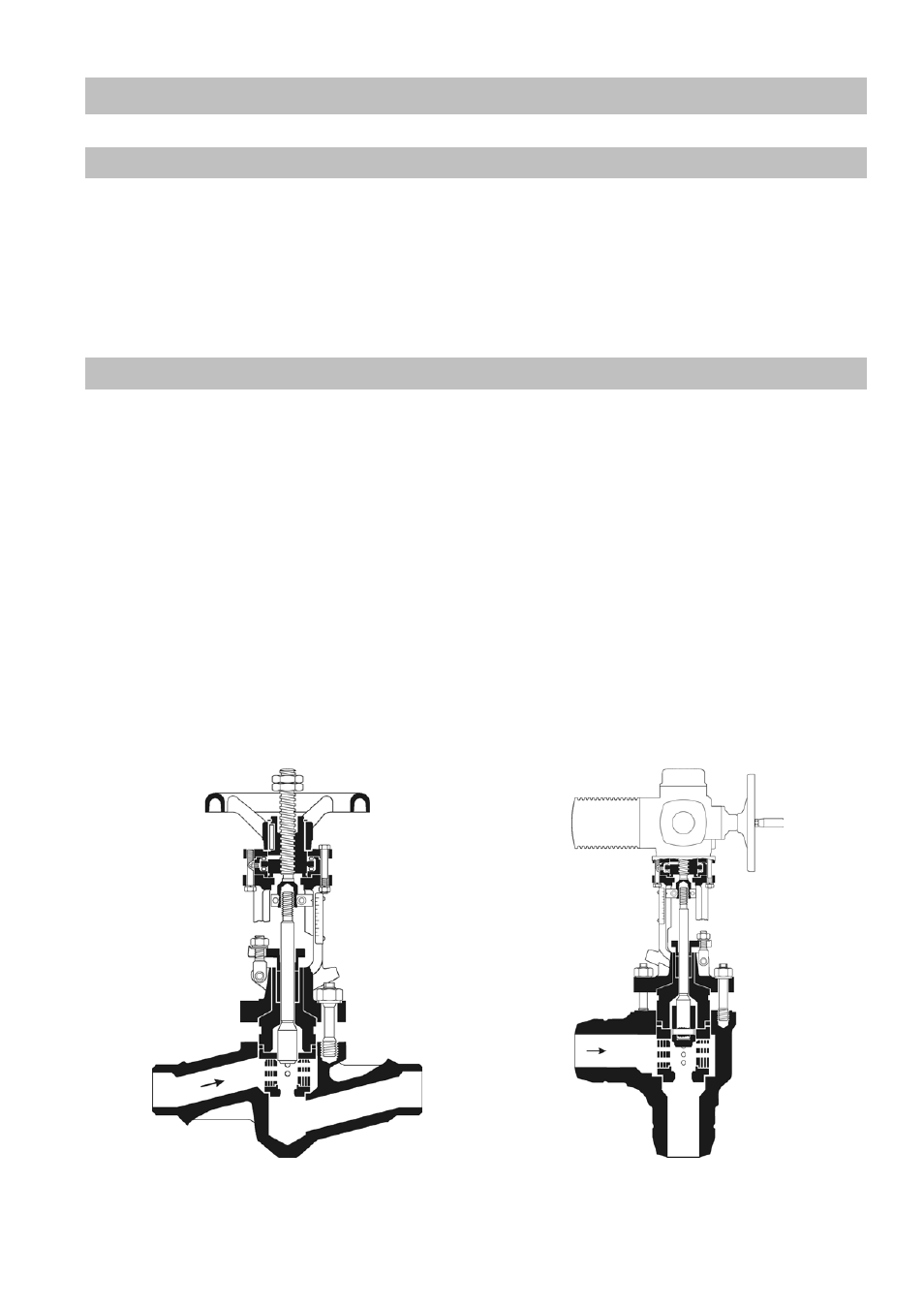

Stellventil ZK 210-D/14 DN 25 mit Handrad Stellventil ZK 210-E/14 DN 80 mit
elektrischem Drehantrieb
