Erläuterungen
Fortsetzung
Technische Daten
Achtung
Die Technischen Daten des Stellventils ZK 210 sind dem Typenschild zu
entnehmen!
Ventilstellung

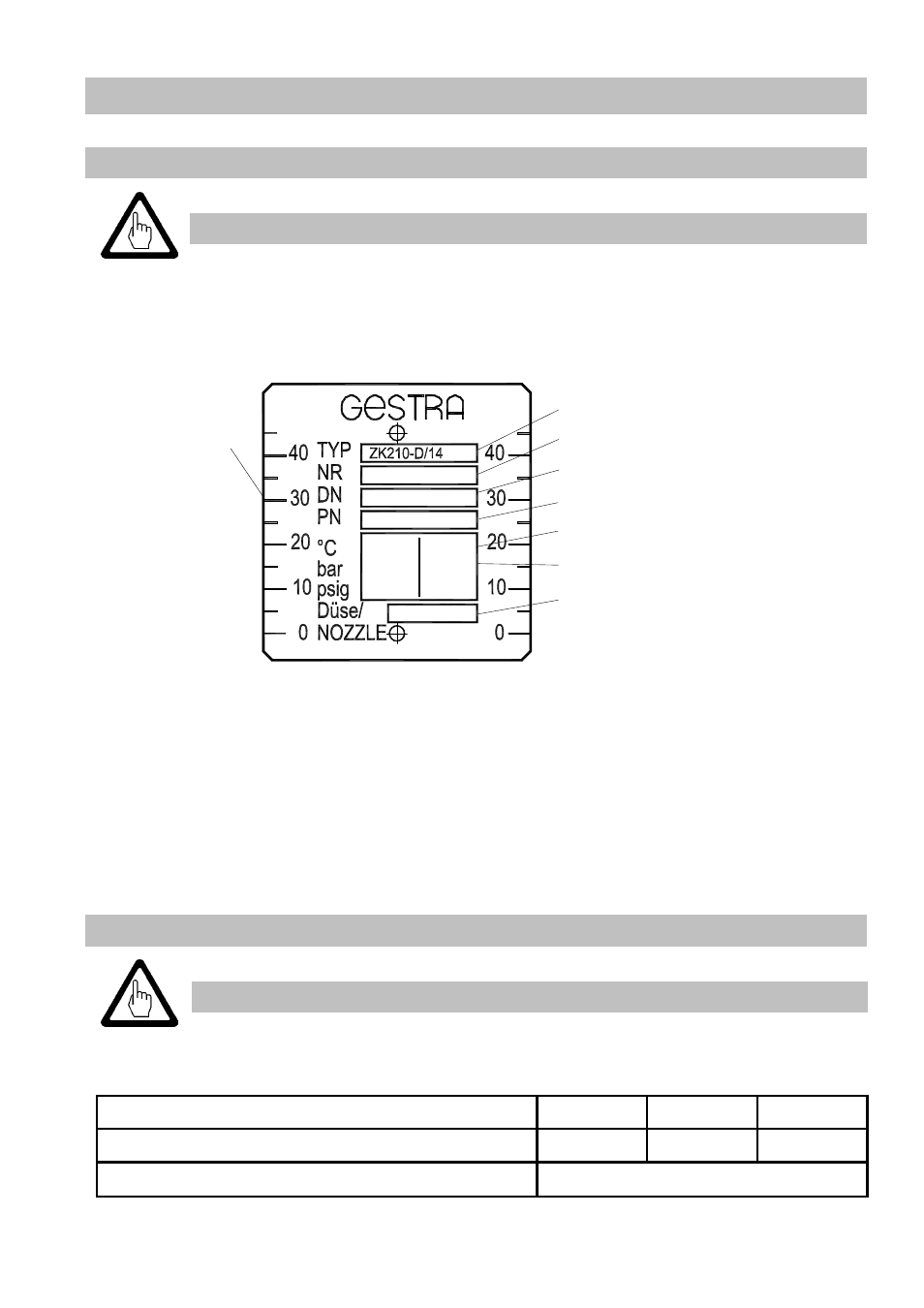

Typenschildzeichnung
Typenschildangaben
Ventilhub [mm]
1234
50
250
10 LIN
Typ mit Gehäuse-Nennweite
Gestra-Seriennummer
Anschluß-Nennweite [DN]
Nenndruck [bar]
Einsatzgrenze Temperatur [°C]
1
)
Einsatzgrenze Druck [bar ü]
1
)
K
vs
-Wert, Kennlinie
1
) Wenn kein Nenndruck auf dem Typenschild angegeben ist, werden die Einsatzgrenzen
der max. zulässigen Drücke mit den zugeordneten Temperaturen genannt.
Beispiel:
°C
300 | 550
bar ü
250 | 54
2
) Die Angabe Differenzdruck entspricht dem Druck vor dem Ventil abzüglich
dem Druck hinter dem Ventil.
Der Umfang und die Ausführung der Typenschildangaben erfolgt nach EN 19.
Einsatzgrenzen
Achtung
In der Betriebsanleitung werden Standardeinsatzgrenzen beschrieben.
Mögliche Abweichungen entnehmen Sie bitte dem Typenschild des Stellventils.
Betriebsdruck
PMA
[bar ü]
250
217
54
Eintrittstemperatur
TMA
[°C]
300
450
550
Max. zulässiger Differenzdruck
∆PMX
[bar]
3-stufig 100
4-/5-stufig 180
