Flowserve BK 15 - Handbuch (Seite 3)

3
20000
10000
8000
6000
5000
4000
3000
2000
1000
800
600
500
400
300
200
100
Differenzdruck [bar], bezogen auf atmosphärischen Druck

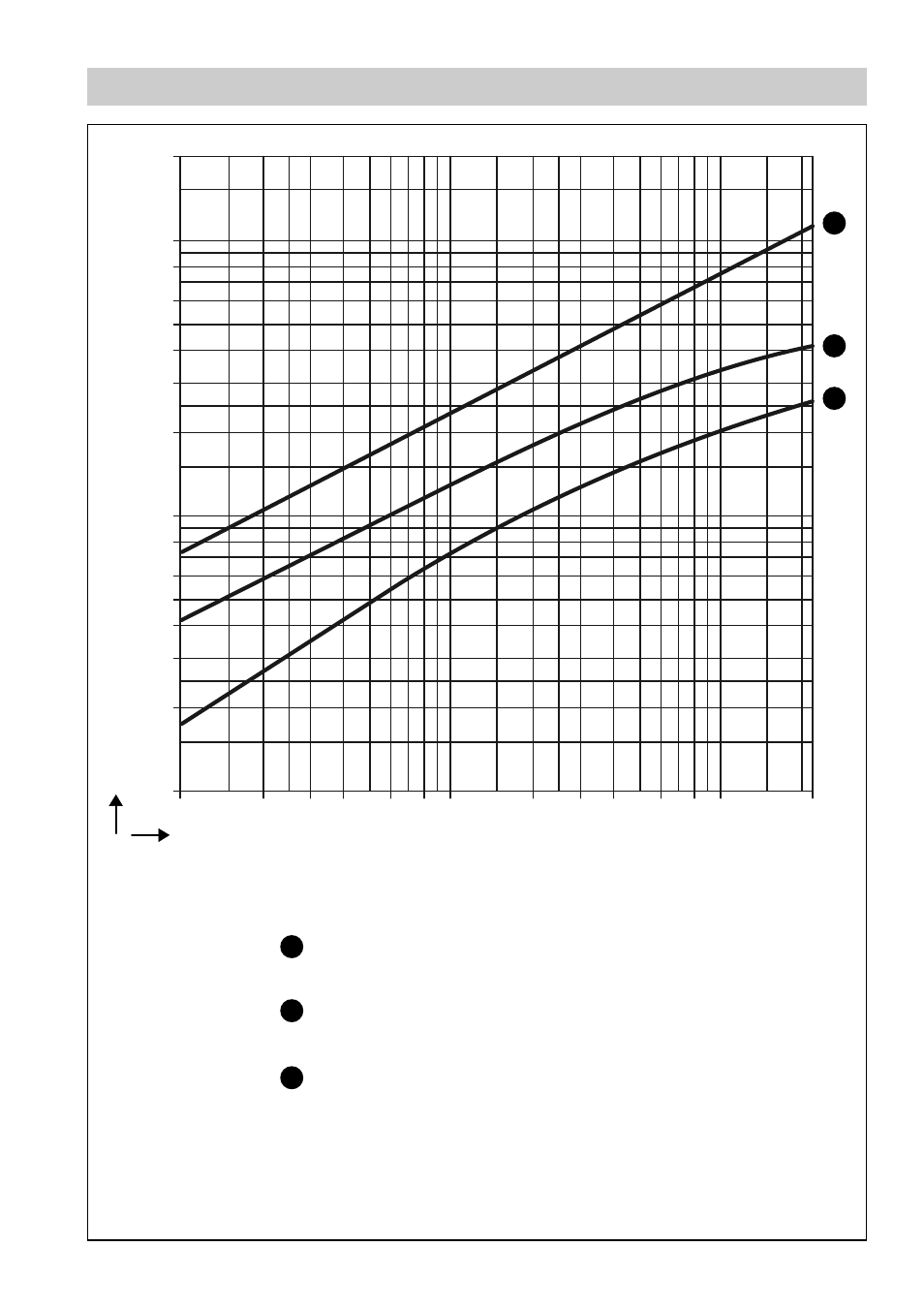

Durchflußdiagramm
Fig. 1
Durchfluß [kg/h]
Staufreie Ableitung von heißem
Kondensat.
Durchflußmenge von Kondensat bei 30 K
unter Siedetemperatur.
Maximale Durchflußmenge von kaltem
Kondensat.
0,1 0,2 0,3 0,4 0,6 0,8 1 2 3 4 6 8 10 22
1
2
3
1
2
3
