1. Einbaulage beachten.
2. Durchflußrichtung beachten. Der Durchflußrichtungspfeil befindet sich auf dem
Ableitergehäuse!
3. Servicemaß berücksichtigen. Wenn der Ableiter fest eingebaut ist, wird zur
Demontage der Haube ein Freimaß von mindestens 90 mm benötigt!
4. Kunststoff-Verschlußstopfen entfernen. Die Kunststoff-Verschlußstopfen dienen
nur als Transportsicherung!
5. Dichtflächen an beiden Flanschen reinigen.
6. Ableiter einbauen.
Ausführung mit Flansch
Einbau
Der BK 15 kann in beliebiger Lage montiert werden! Bei waagerechter Einbaulage
BK 15 mit obenliegender Haube montieren!
BK 15
Erläuterungen
Fortsetzung

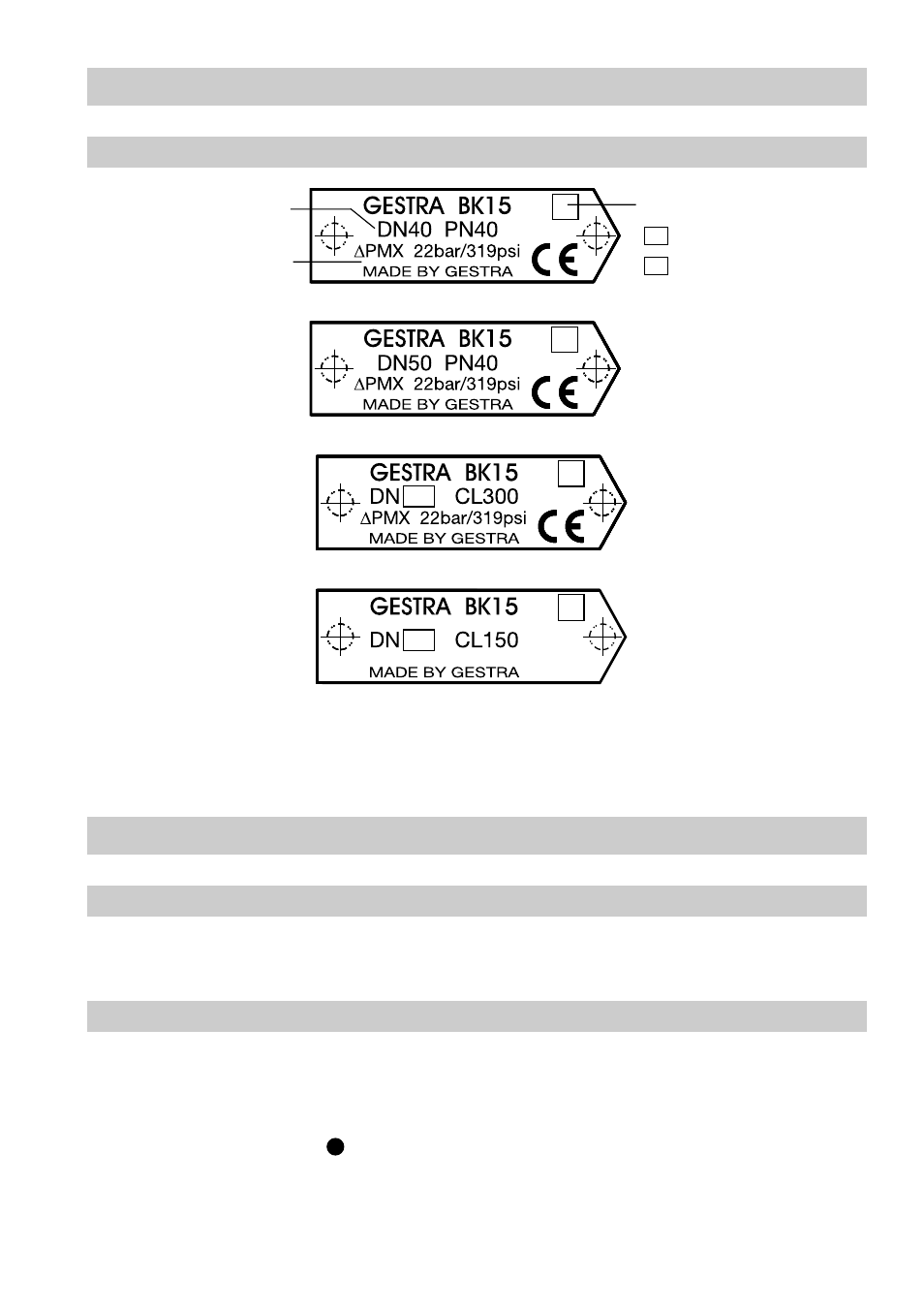

Typenschild / Kennzeichnung
Fig. 4
Die weiteren Pflichtangaben nach EN 19 befinden sich auf dem Ableitergehäuse!
D
Thermovit-Regler
Normalausführung
30 K Unterkühlung
U
Nennweite
Kennzeichnung nach
EN ISO 26552
