6
Erläuterungen
Fortsetzung
Funktion
Jedes Stellventil ist mit einer ZK-Radialstufendüse

ausgerüstet.
Dabei handelt es sich um ein System mehrerer parallelgeschalteter Drosselstellen, mit
dazwischenliegenden Verwirbelungskammern (Entspannungskammern).
Der Durchsatz durch die ZK-Radialstufendüse

wird über den Steuerkolben (Ventilkolben)
bestimmt. Abhängig von seiner Position gibt er die einzelnen Bohrungen teilweise oder
vollständig frei und bewirkt damit unterschiedliche Durchflußmengen.
Durch diese Konstruktion wird das Druckgefälle stufenweise abgebaut und das
Durchflußmedium in viele Teilströme aufgeteilt. Das führt zu hoher Verschleißfestigkeit und
einer Senkung des Geräuschpegels.
Zusätzlich ist das ZK 313 mit einer doppelten Absperrung (Tandemsitz) ausgestattet.
Hierdurch wird erreicht, dass im Augenblick des Schließens und bei Öffnungsbeginn am
Hauptdichtsitz keine Strömungsgeschwindigkeiten auftreten und hierdurch Verschleiß an den
Sitzoberflächen verhindert wird. Der Hubunterschied zwischen Steuerkolben und dem
voreilenden Ventilkegel wird durch Tellerfedern ausgeglichen.

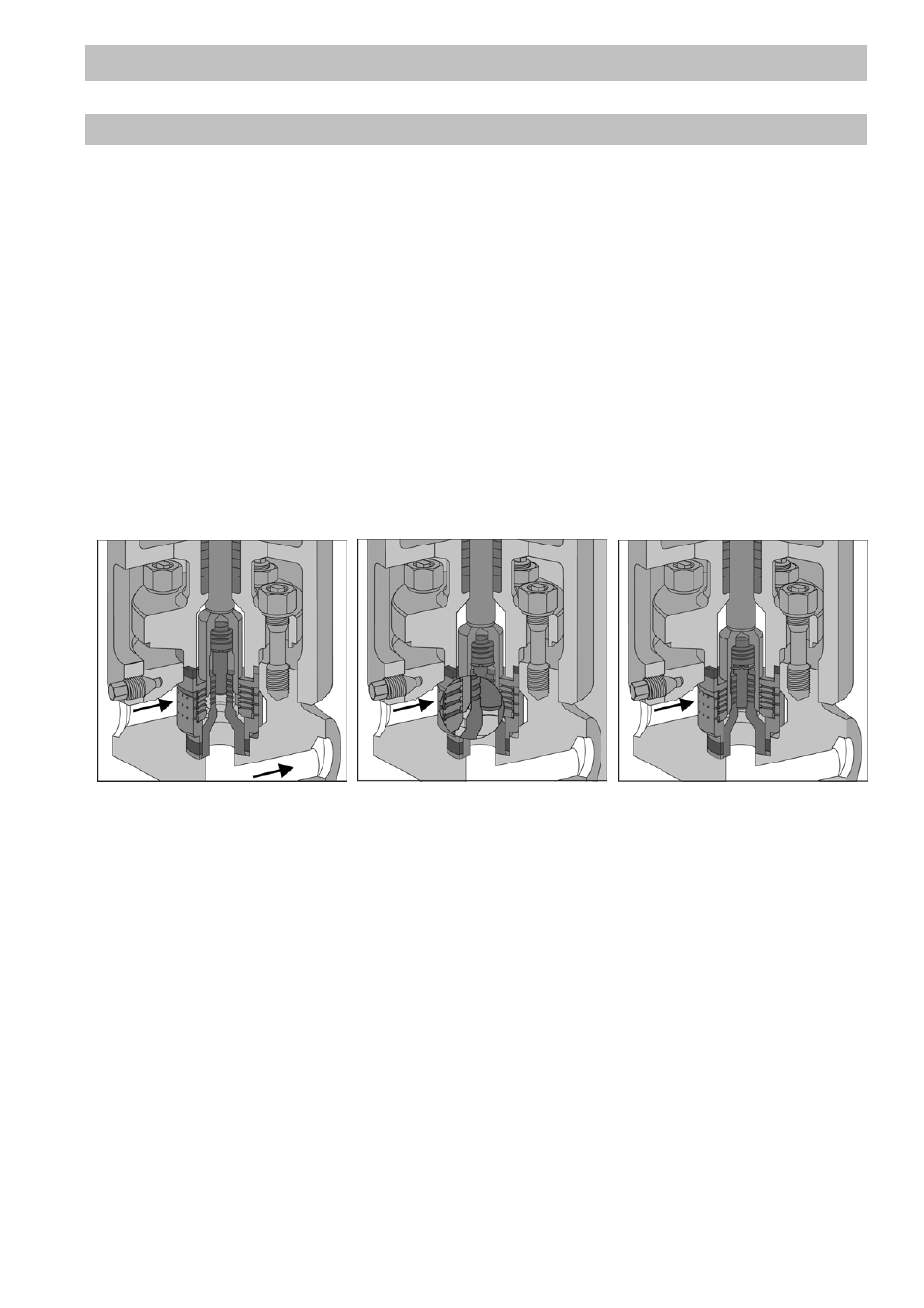

Der Schließvorgang der ZK 313 Radialstufendüse.
Ventil in Regelstellung Ventilkegel unterbricht die
Durchströmung
Steuerkolben in
Schließstellung
