7
Erläuterungen
Fortsetzung
Technische Daten
Achtung
Die Technischen Daten des Stellventils ZK 313 sind dem Typenschild zu
entnehmen!

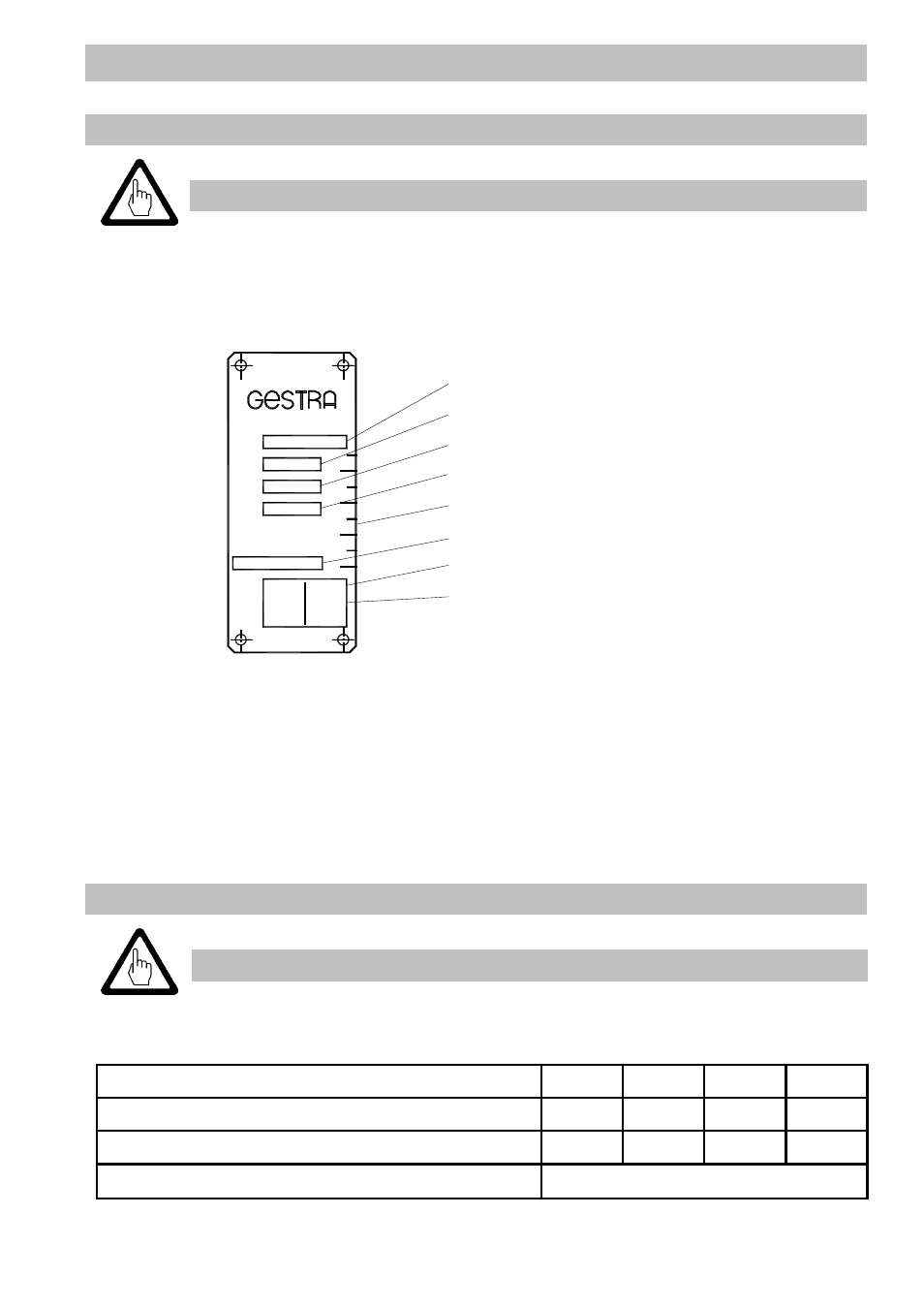

Typenschildzeichnung Typenschildangaben
PN
DN
NR
TYP
0
10
20
30
Düse/Nozzle
bar
°C
psig
ZK313-D/11
1234
50
11 LIN
300
510
120
570
Typ mit Gehäuse-Nennweite
Gestra-Seriennummer
Anschluß-Nennweite [DN]
Nenndruck [bar]
Ventilhub [mm]
K
vs -Wert, Kennlinie
Einsatzgrenze Temperatur [°C] 1 )
Einsatzgrenze Druck [bar ü] 1 )
1 ) Wenn kein Nenndruck auf dem Typenschild angegeben ist, werden die Einsatzgrenzen
der max. zulässigen Drücke mit den zugeordneten Temperaturen genannt.
Beispiel:
°C 300 | 570
bar ü 510 | 120
2 ) Die Angabe Differenzdruck entspricht dem Druck vor dem Ventil abzüglich
dem Druck hinter dem Ventil.
Der Umfang und die Ausführung der Typenschildangaben erfolgt nach EN 19.
Einsatzgrenzen
Achtung
In der Betriebsanleitung werden Standardeinsatzgrenzen für die Werkstoffe
1.5415 und 1.7380 beschrieben. Mögliche Abweichungen entnehmen Sie bitte
dem Typenschild des Stellventils.
Eintrittstemperatur TMA [°C] 200 400 530 570
Betriebsdruck (1.5415) PMA [bar ü] 535 433 165 –
Betriebsdruck (1.7380) PMA [bar ü] 550 503 326 184
Max. zulässiger Differenzdruck ∆PMX [bar] 300 mit Zusatzstufe 370
