3.1 STELLANTRIEB VOM VENTIL ABBAUEN
(siehe Abb. 1)
3.1.1 Zuluft abschalten.
WARNUNG: Antrieb drucklos schalten und
Prozessmedium ablassen, bevor
Wartungsarbeiten durchgeführt werden.
Nichtbeachtung kann zu ernsten Verletzungen
führen.
3.1.2 Bei Bedarf Verrohrung abbauen.
3.1.3 2 Kupplungsschrauben entfernen und Kupplung
abnehmen.
3.1.4 Jochstangenmuttern lösen und abnehmen. Antrieb
vorsichtig vom Ventil abnehmen.
3.1.5 Kupplungseinsatz nach Lösen der Kontermutter
abschrauben (Achtung: mit Schlüssel am
Kupplungseinsatz Kegelstange gegen Verdrehen
sichern).
3.2 STELLANTRIEB AN VENTIL ANBAUEN
(siehe Abb. 1)
Die Federstange des Antriebs muß voll ausgefahren
sein. D.h. bei Variante Feder schließt Antrieb voll
entlüften, bei Variante Feder öffnet Antrieb voll
belüften.
Der Ventilkegel muß im Ventilsitz aufliegen, d.h.
Ventilspindel von Hand ganz eindrücken.
3.2.1 Die Kontermutter und den Kupplungseinsatz nach
vorherigem Aufschrauben so tief wie möglich auf
die Kegelstange aufschrauben.
3.2.2 Antrieb auf Ventil aufsetzen, dabei untere
Jochstangengewinde in Jochplatte einführen.
3.2.3 Den Kupplungseinsatz auf der Kegelstange soweit
nach oben gegen den Antrieb herausdrehen (Vor-
sicht die Kegelstange selbst darf sich nicht drehen),
bis die Jochstangen ca. 2mm von der unteren
Jochplatte abheben.

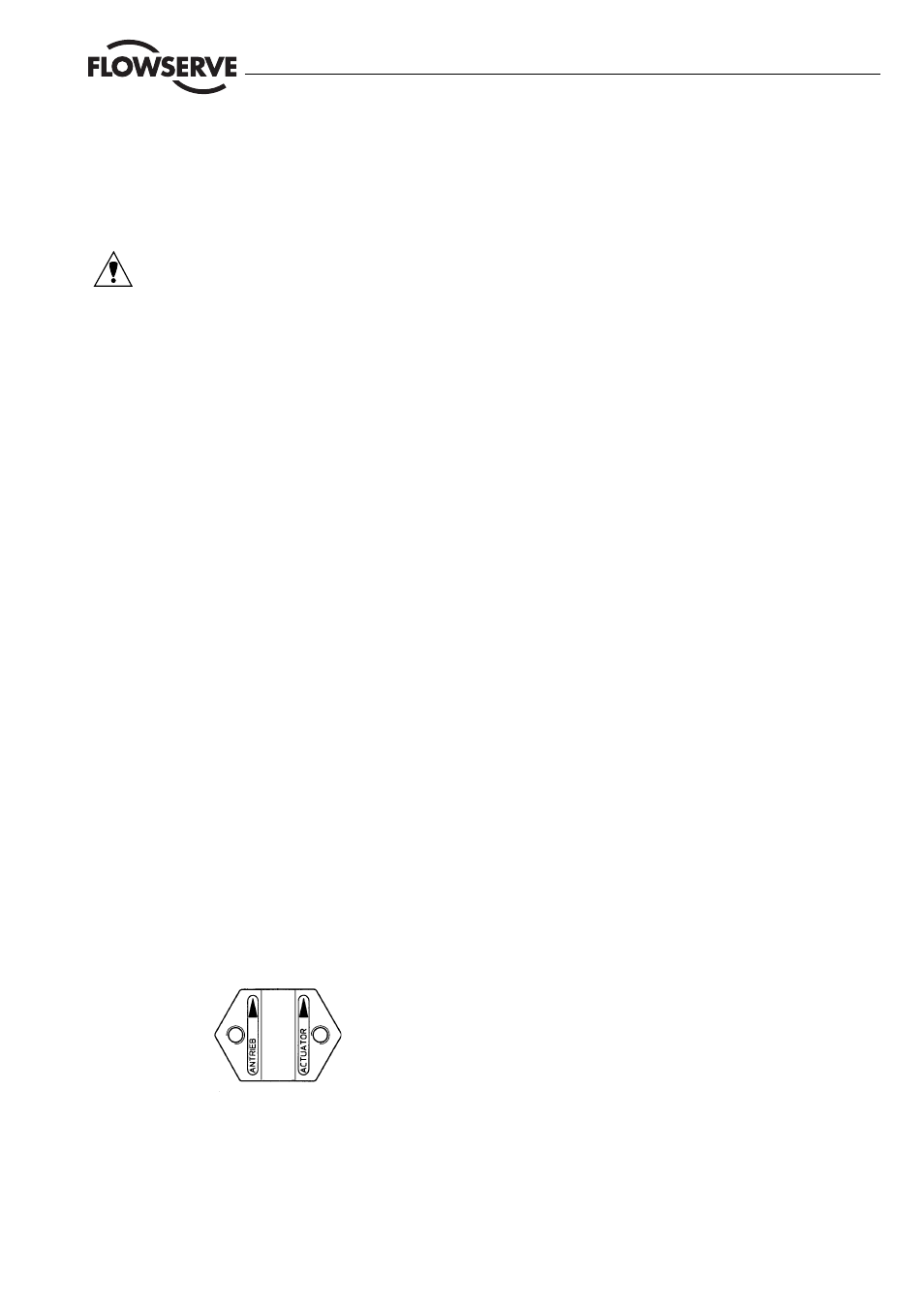

3.2.4 Die Kupplung mit den beiden Kupplungsschrauben
anbringen. Dabei beachten, dass die Pfeile auf den
Kupplungshälften nach oben zeigen.
3.2.5 Antrieb bis zum halben Hub belüften bzw. entlüften.
Jochstangenmuttern festziehen.
3.2.6 Nach Bedarf Verrohrung wieder herstellen.
