16
Elektrischer Anschluss
Als Zuleitung kann mehradrige, flexible Steuerleitung verwendet werden, Mindestquerschnitt
1,5 mm  .
1. Schrauben H lösen und herausschrauben, Gehäusedeckel J abnehmen. Fig. 7
. Überwurfmuttern der Kabeldurchführungen I lösen und abschrauben.
Der Elektrodenkopf kann um +/ 180° verdreht werden.
3. Schraube
U mit 17er Maulschlüssel lösen. Nicht abschrauben! Fig. 8
4. Elektrodenkopf in gewünschte Richtung drehen (+/ 180°).
5. Schraube
U leicht anziehen.
6. Klemmleisten S von Platine abziehen.
7. Klemmleiste gemäß Anschlussplan belegen, PEAnschluss T belegen.
8. Klemmleisten S aufstecken.
9. Kabeldurchführung I montieren.
10. Gehäusedeckel J aufsetzen, Schrauben U einschrauben und festziehen.
NRGT 261, NRGT 261S
■
Zuleitungen mit Sicherung T 50 mA absichern!
Werkzeug
Achtung

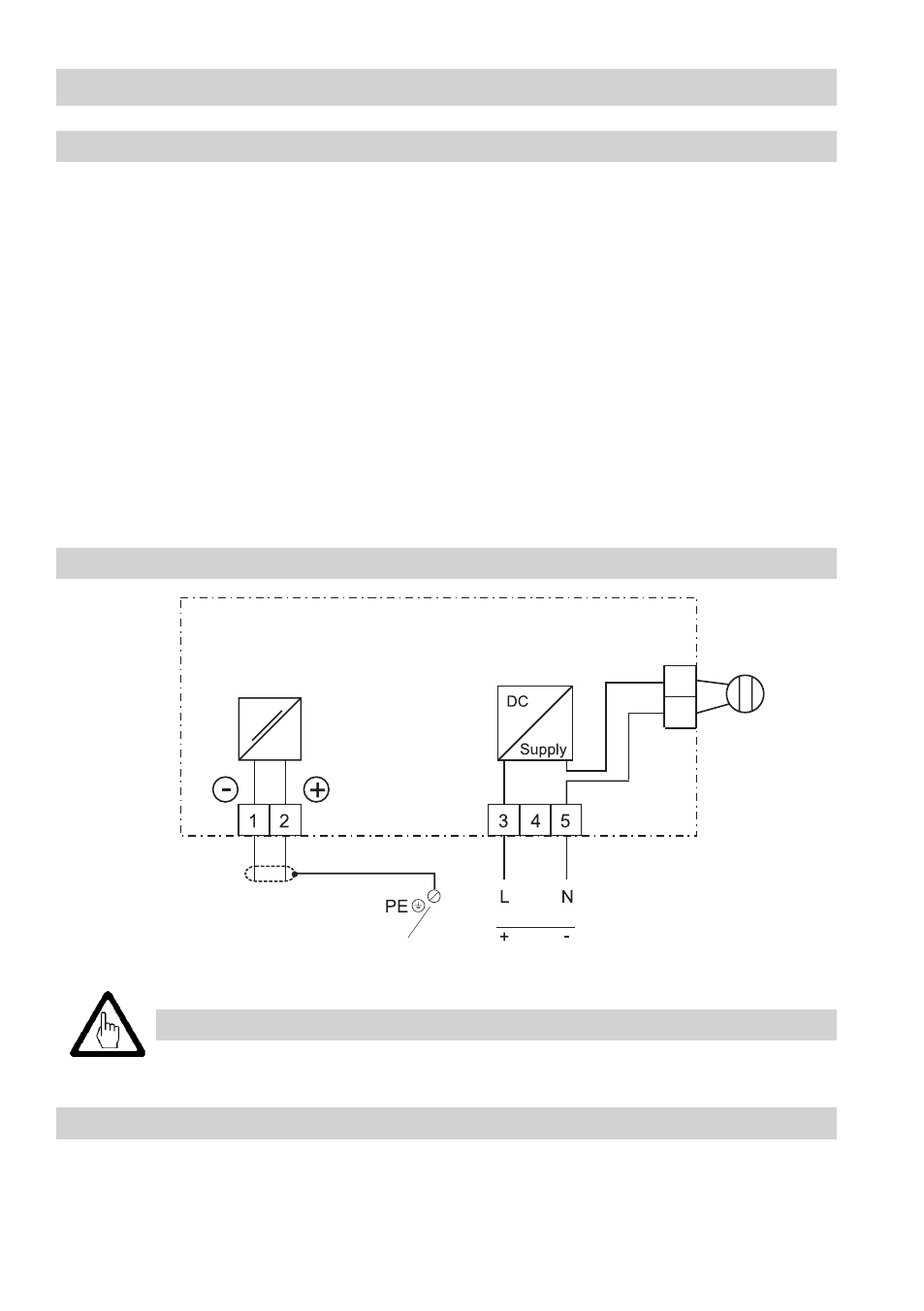

Anschlussplan
■ KreuzschlitzSchraubendreher Größe 1
■ SchlitzSchraubendreher Größe ,5, vollisoliert nach DIN VDE 06801
■
Maulschlüssel SW 17
Fig. 13
Temperatur
sicherung
Netz
4 V DC
40 mA
Bürde max.
500 Ω
Erdungsschraube
im Gehäuse
NRGT 261
NRGT 261S
