Elektrischer Anschluss
Fortsetzung

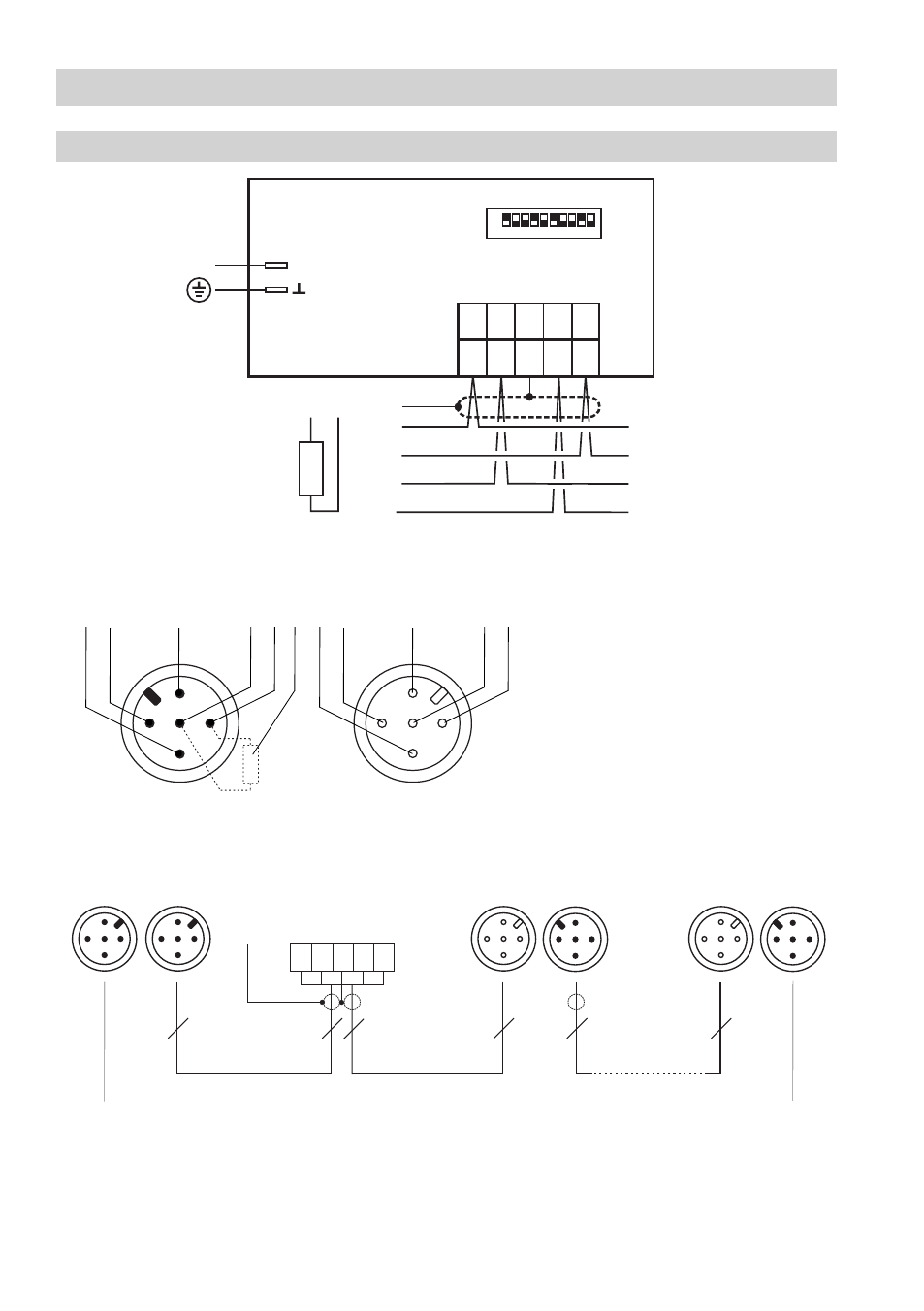

Anschlussplan
UNITRONIC ® ist ein eingetragenes Warenzeichen der LAPP Kabelwerke GmbH, Stuttgart
z. B. UNITRONIC ® BUS CAN 2x2x... 2
z. B. UNITRONIC ® BUS CAN 2x2x... 2
Fig. 11
Elektrodenstab
Kodierschalter
Abschlusswiderstand 20 Ohm, Leitung paarig verseilt.
3
5 5 5 5 5 5
+ -
L
C
H
C S
Kupplung mit Abschluss-
widerstand 20
Ω
Bediengerät
URB
ZEP
Zentraler
Erdungs-
punkt
Stecker mit Abschluss-
widerstand 20 Ω
Steuergerät
NRS ...
LRR ...
TRS ...
Niveauelektrode
Leitfähigkeitselektrode
NRG ...
LRG ...
Temperaturtransmitter
TRV ...
2 1 5 46 3 4 1 52
1 Abschirmung
2 Spannungsversorgung 24V DC+
3 Spannungsversorgung 24V DC-
4 CAN-Datenleitung C
H
5 CAN-Datenleitung C
L
6 Abschlusswiderstand 20 Ω
