Seite 14
14
Fortsetzung

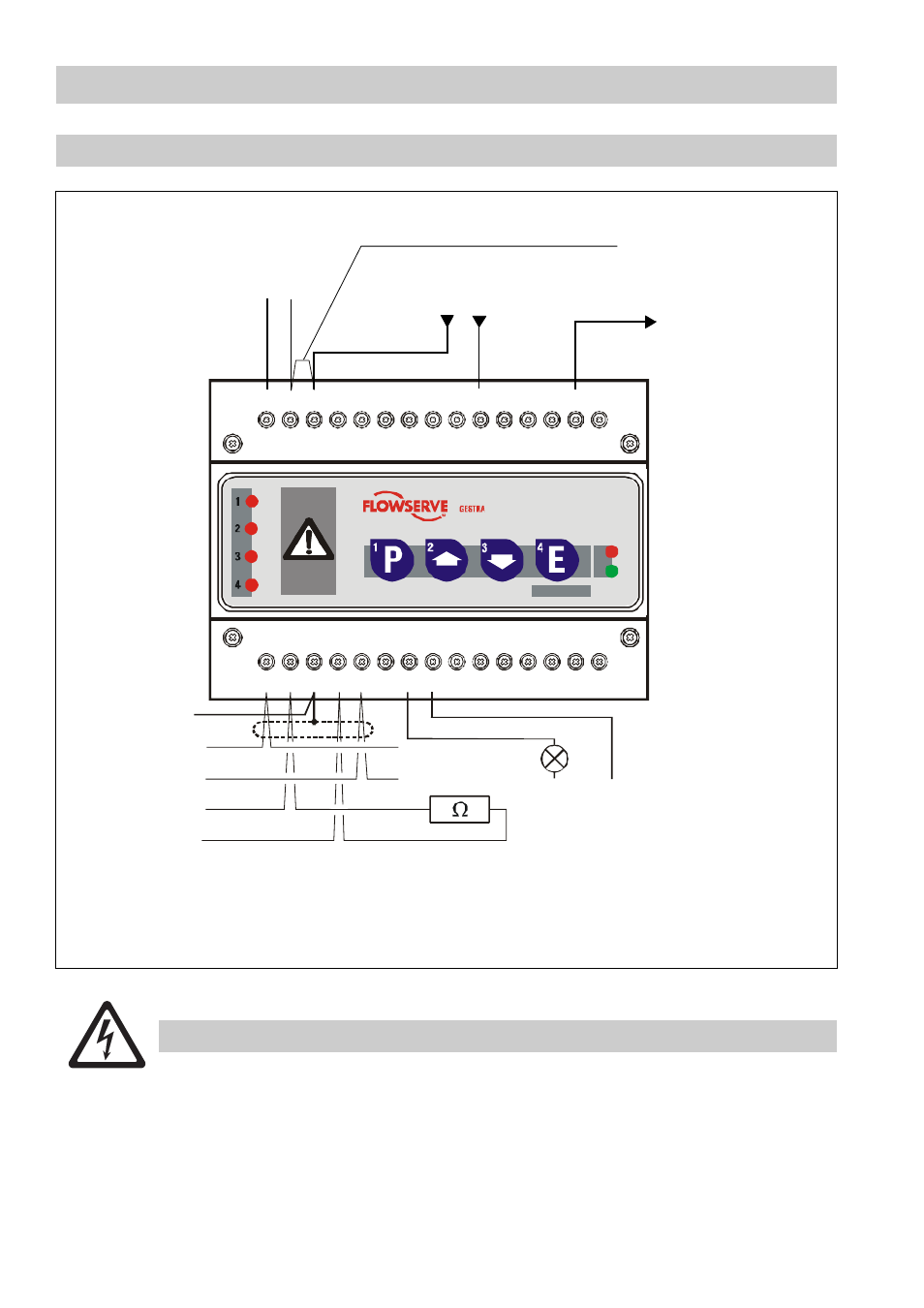

Ansc hlussplan Steuergerät NRS 1-40.1
Bei Verwendung des Steuergerätes NRS 1-40.1 für mehr als zwei Begrenzerfunktionen
muss der CAN-Bus durch ein Sicherheits-Netzteil (z.B. Siemens SITOP Power 05) mit 24 V
DC versorgt werden.
Das Netzteil muss der DIN VDE 0106 (sichere Trennung) entsprechen und mit einer Über-
strom-Schutzeinrichtung gemäß EN 61010-1 / VDE 0411 abgesichert werden.
Die CAN-Bus Versorgung darf dann nicht an die Klemmen 1 und 5 angeschlossen werden.
27
16 17 18 19 20 21 22 23 24 25 26
28 29 30
1
2
3
4
5
6
7
8
9
10 11 12 13 14 15
L
N
N
1
L
H
+
-
C
C
S
Abschlusswiderstand
120
Ω
Fig. 5
S
Brücke bei gleichem Potential
Sicherheitsstromkreis / Versorgung
Sicherheitsstromkreis -unterbrechungsfrei-
L N
MIN
L
N
weitere Geräte im
Sicherheitsstromkreis
Achtung:
NRS 1-40.1 ist das
erste Gerät im
Sicherheitsstromkreis.
Klemmen 26, 27, 28, 30
dürfen nicht beschaltet
werden.
24V DC
Leitungen paarig verseilt
Photo-Mos-Ausgang
24 V-230V AC/ DC, 100mA
Alarmsignal unverzögert
Störungssignal getaktet
CAN-Bus
Leitungen paarig verseilt
N
L
GESTRA
NRS 1-40
GESTRA
NRS 1-40.1
Ach tung
