Start, Betrieb, Alarm und Test
NRS 1-40.1
Zuordnung Signal LED / Taste / Gerät:
LED 1 / Taste 1: Begrenzer 1 (z.B. Niveauelektrode NRG 1x-40, Niedrigwasser NW)
LED 2 / Taste 2: Begrenzer 2 (z.B. Niveauelektrode NRG 1x-40, Niedrigwasser NW)
LED 3 / Taste 3: Begrenzer 3 (z.B. Niveauelektrode NRG 1x-41.1, Hochwasser HW)
LED 4 / Taste 4: Begrenzer 4 (z.B. Temperaturtransmitter TRV 5-40, Temperatur MAX)
Start
Netzspannung
einschalten. Netzkontroll LED leuchtet Netzspannung eingeschaltet
LED 1– 4 blinken System wird gestartet und getestet.
Ausgangskontakte geöffnet. Signalausgang
schließt (Lampentest).
Betrieb
Begrenzer 1– 4 melden
keinen Alarm LED 1– 4
leuchten nicht Ausgangskontakte geschlossen,
Signalausgang geöffnet.
Alarm
Begrenzer 1– 4,
einer oder mehrere
melden Alarm
LED 1, 2, 3, 4 eine oder
mehrere blinken schnell Abschaltverzögerung läuft,
Signalausgang unverzögert geschlossen.
LED 1, 2, 3, 4 eine oder
mehrere leuchten Verzögerungszeit abgelaufen, Ausgangskon-
takte geöffnet. Signalausgang geschlossen.
Test Begrenzer 1 – 4
Im Betriebszustand:
Taste 1, 2, 3 oder 4 drücken
und bis zum Testende
gedrückt halten, Begrenzer
müssen sich wie im
Alarmfall verhalten. LED 1, 2, 3 oder 4
blinkt schnell Alarmsimulation in Begrenzer 1 - 4.
Abschaltverzögerung läuft,
Signalausgang unverzögert geschlossen.
LED 1, 2, 3 oder 4
leuchtet Verzögerungszeit abgelaufen, Ausgangskon-
takte geöffnet. Signalausgang geschlossen.
Test beendet.
GESTRA
NRS 1-40
GESTRA
NRS 1-40.1
TEST
Signal
LED
Fehlermeldung Steuergerät
und Bus Status LED
Netzkontroll-LED
Bedientastatur
L 1
L 2
L 3
L 4

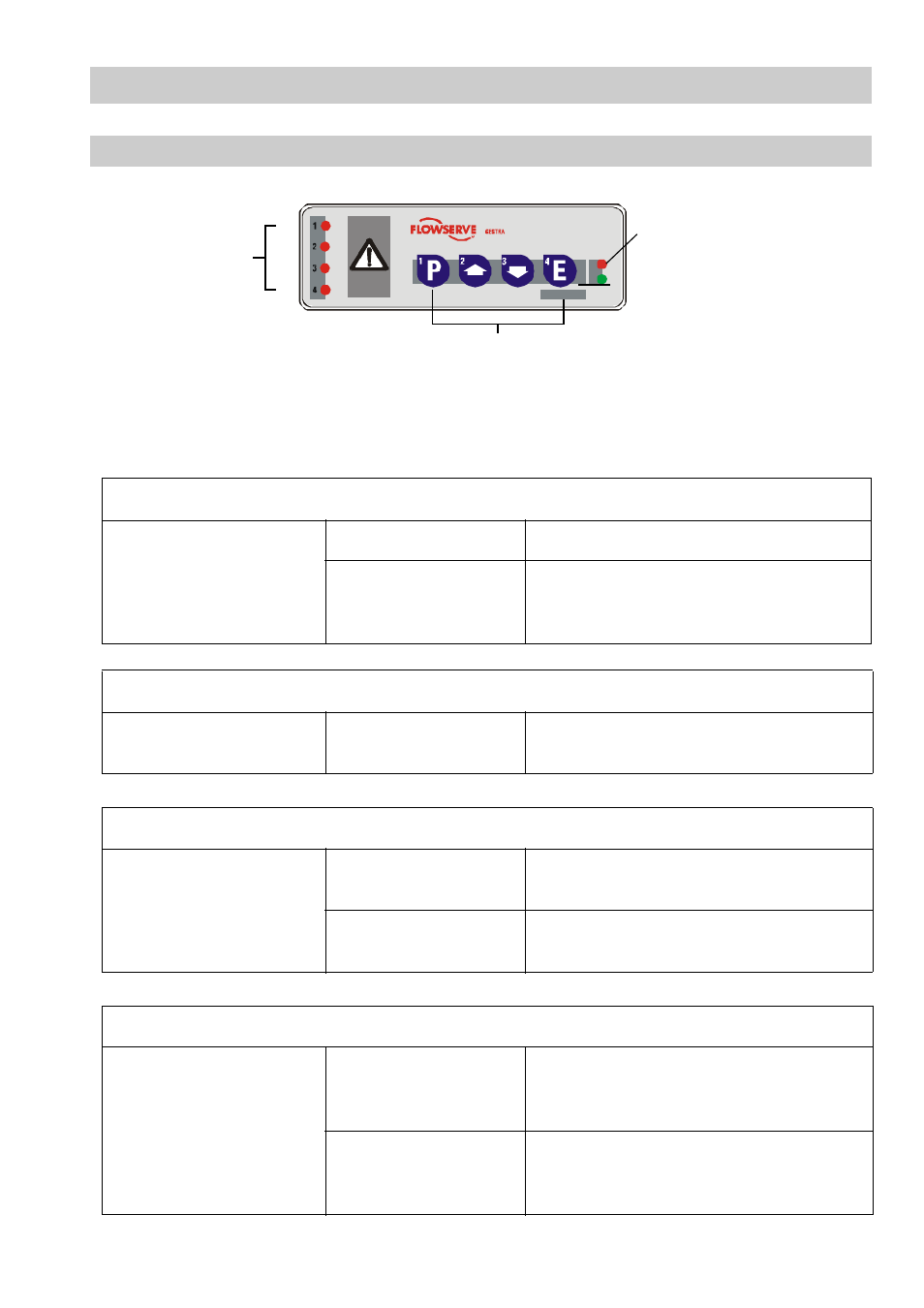

Fig. 7
