Flowserve NRG 16-40 - Handbuch (Seite 23)

3
Grundeinstellung
Fortsetzung
1 2
H
1 1
2 2
3
3
1 2 3 5 6 7 4 8 910
ON
1 2 3 4 5

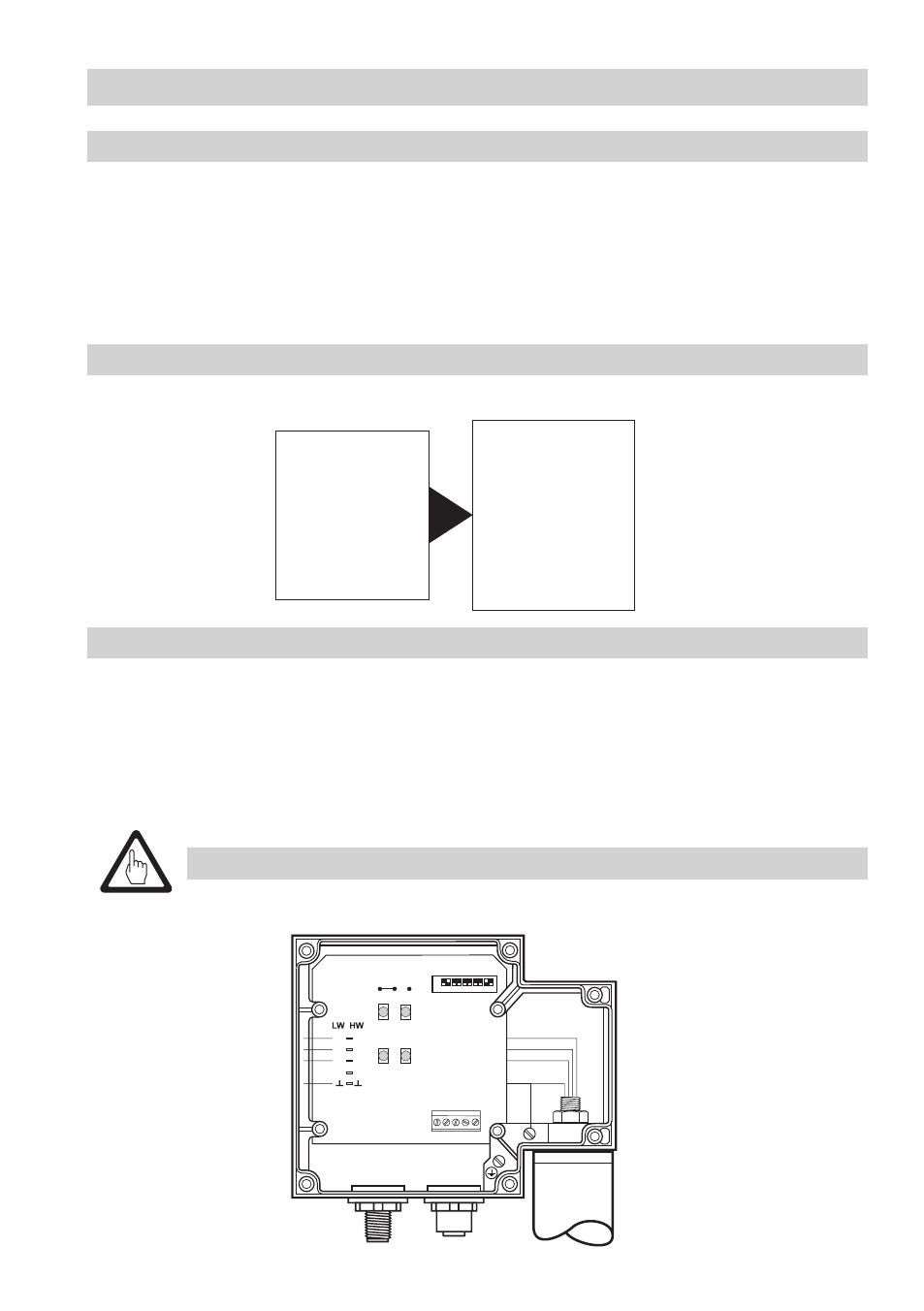

Fig. 23
Achtung
■
Im CAN-Bus-Netz dürfen keine Node-IDs doppelt vergeben werden!
Node-ID festlegen / ändern
Wenn mehrere gleichartige Systeme im CAN-Bus-Netz kommunizieren sollen, muss für jedes System
(z. B. Regler) eine Node-ID zugewiesen werden.
. Schrauben
H lösen und herausschrauben, Gehäusedeckel J abnehmen.
. Schalterpositionen des DIP-Schalters L nach Bedarf verstellen.
Bitte beachten Sie das Einstellungsschema auf Seite 4.
3. Gehäusedeckel J aufsetzen und mit Schrauben H montieren.
K
L
Wasserstandbegrenzer-System
Das Wasserstandbegrenzer-System besteht aus einem Steuergerät NRS -40 und zwei Niveau-
elektroden NRG ...-40. Eine der beiden Niveauelektroden muss vor Inbetriebnahme als Niveau-
elektrode 2 konfiguriert werden.
■
Jumper
K
auf der Geräteplatine nach rechts (Elektrode 2) stecken. Fig. 14
■
Node-ID mit DIP-Schalter L gemäß dem Einstellungsschema „Node-ID“ ändern
(Beispiel: 003*). Bitte beachten Sie hierzu Fig. 24, Fig. 25 auf Seite 4!
Werkseinstellung der Node-IDs
NRS 1-40 ID: 001
NRS 1-40.1 ID: 001
NRS 1-41 ID: 006
NRS 1-42 ID: 020
NRS 2-40 ID: 039
NRR 2-40 ID: 040
LRR 1-40 ID: 050
NRG 16-40 ID: 002
NRG 16-40 ID: 003
NRG 16-41.1 ID: 004
TRV 5-40 ID: 005
NRG 16-41 ID: 007
NRG 16-42 ID: 021
NRG 26-40 ID: 041
LRG 16-40 ID: 051
Steuergerät Niveauelektrode
