11
4
3
5
1
2
Elektrischer Anschluß

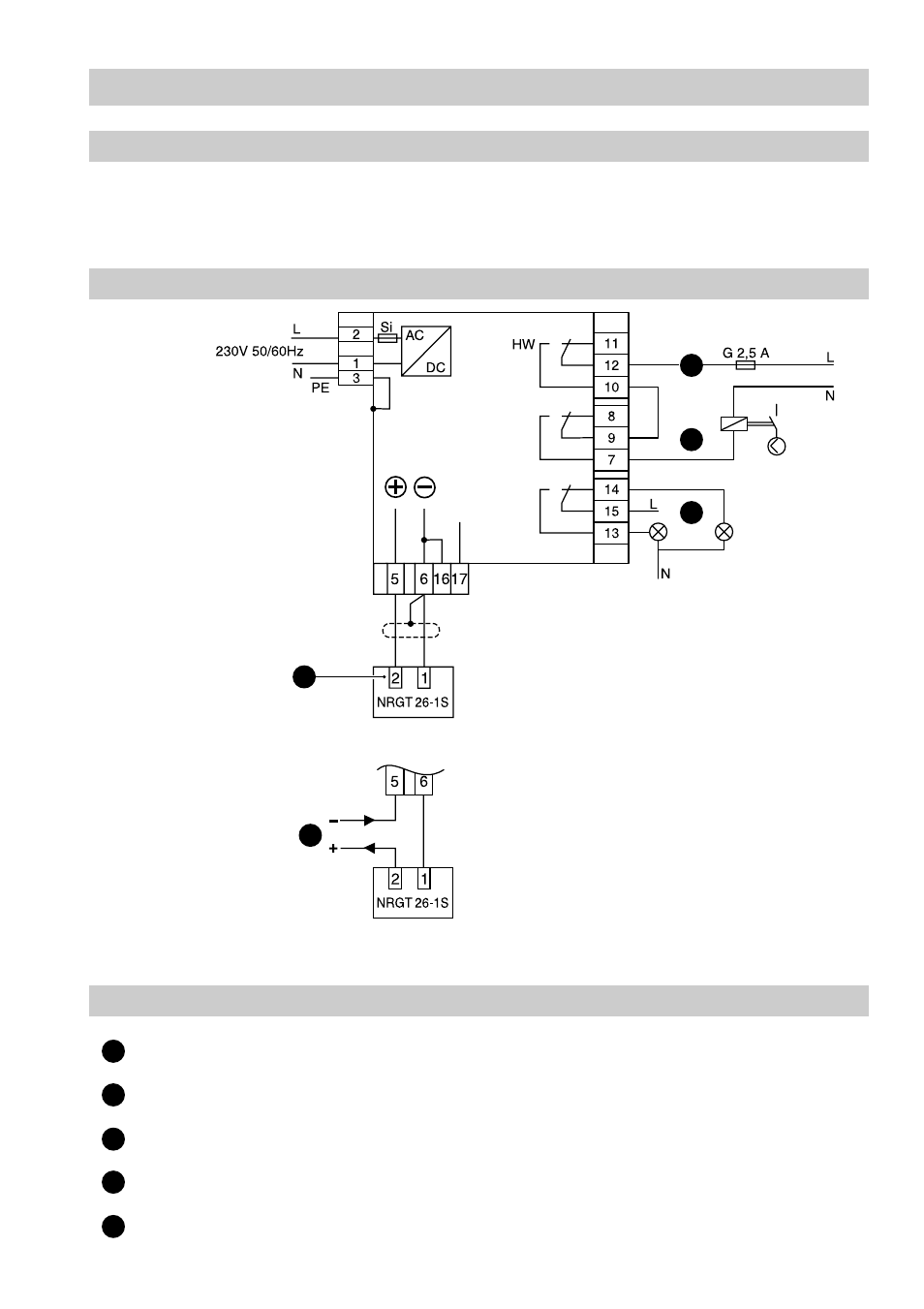

Anschlußplan Bauform „b“
Bauform „b“
Der Anschluß erfolgt über die beiden Schraubklemmleisten.
Als Zuleitung für den Niveautransmitter ein zweiadriges Kabel, Querschnitt 0,5 mm²,
abgeschirmt, max. Länge 150 m verwenden.
Fig. 3 Beispiel einer Zulaufregelung mit 2. Wasserstandanzeige
Niveautransmitter, Ausgang 4 – 20 mA
Niveau MAX
WR (Zulaufregler)
Niveau MIN; LED rot/grün
Anschluß eines weiteren Gerätes, z. B. NRR 2-3
Legende Anschlußplan
2
3
4
5
1
