12

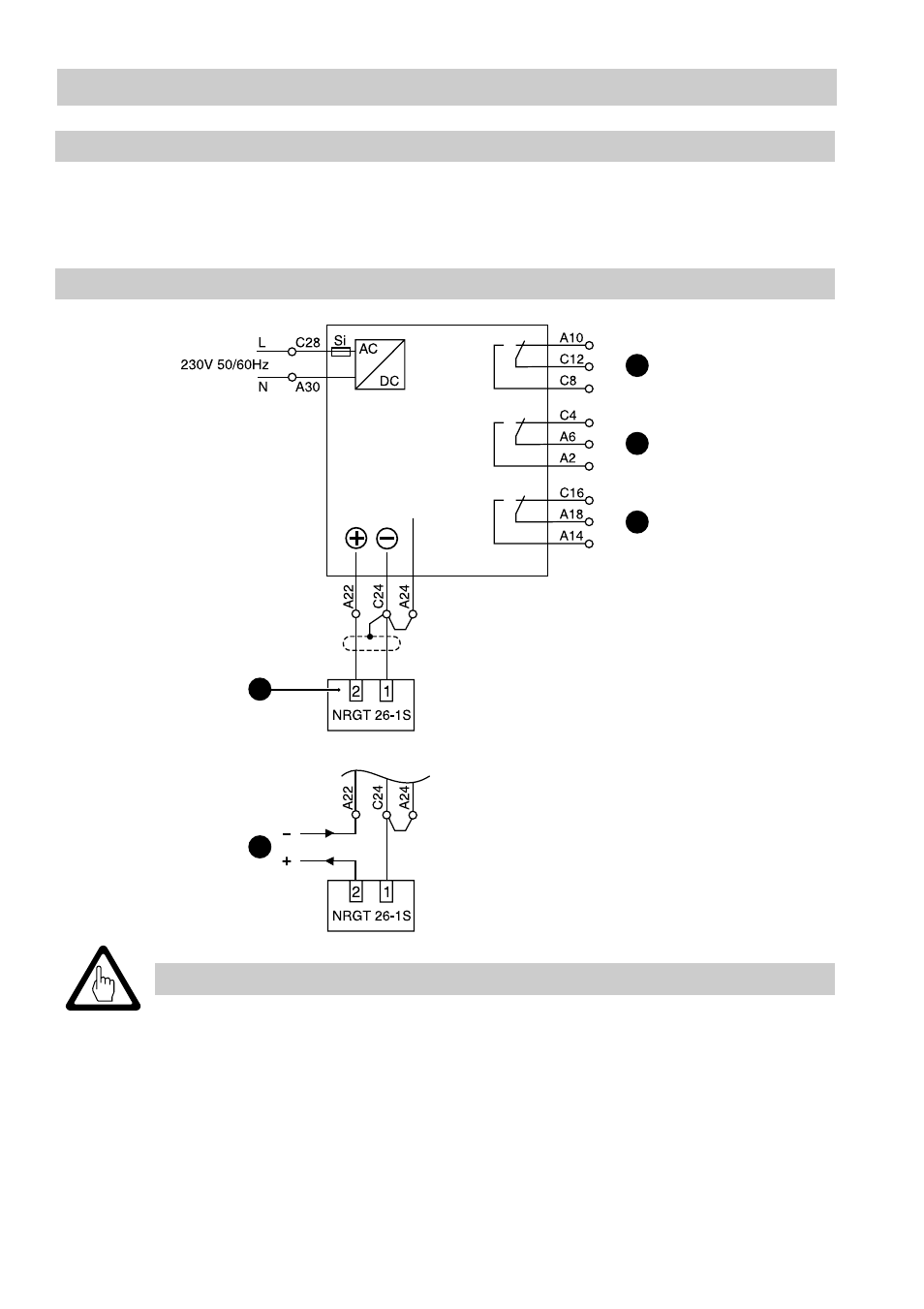

Anschlußplan Bauform „c“/„d“
Bauform „c“/„d“
Der Anschluß erfolgt über die 32polige Schraubfederleiste.
Als Zuleitung für den Niveautransmitter ein zweiadriges Kabel, Querschnitt 0,5 mm²,
abgeschirmt, max. Länge 150 m verwenden.
Fig. 4
Achtung
■ Steuerstromkreis mit Sicherung T 2,5 A absichern.
■ Abschirmung nur am Schalter an der dafür vorgesehenen Klemme
anschließen.
■ Abschirmung darf keine galvanische Verbindung mit dem
Schutzleiterpotential haben.
■ Beim Abschalten induktiver Verbraucher entstehen Spannungsspitzen,
die die Funktion von Steuer- und Regelanlagen erheblich
beeinträchtigen. Induktive Verbraucher mit handelsüblichen
RC-Kombinationen beschalten, z. B. 0,1 µF/100
Ω.
2
3
4
1
5
Elektrischer Anschluß
Fortsetzung
