12
Datenkommunikation und Solar Net
Solar Net und Da-
tenanbindung
Datenkommuni-
kations-Bereich
Je nach Ausführung kann der Wechselrichter mit der Fronius Datamanager Steckkarte
ausgestattet sein.
Für eine individuelle Anwendung der Systemerweiterungen wurde von Fronius das Solar
Net entwickelt. Das Solar Net ist ein Daten-Netzwerk, welches die Verknüpfung mehrerer
Wechselrichter mit den Systemerweiterungen ermöglicht.
Das Solar Net ist ein Bussystem mit Ring-Topologie. Für die Kommunikation eines oder
mehrerer im Solar Net verbundener Wechselrichter mit einer Systemerweiterung reicht
ein geeignetes Kabel.
Unterschiedliche Systemerweiterungen werden vom Solar Net automatisch erkannt.
Um zwischen mehreren identischen Systemerweiterungen zu unterscheiden, an den
Systemerweiterungen eine individuelle Nummer einstellen.
Um jeden Wechselrichter eindeutig im Solar Net zu definieren, dem entsprechenden
Wechselrichter ebenfalls eine individuelle Nummer zuweisen.
Zuweisen einer individuellen Nummer gemäß Abschnitt ‘Der Menüpunkt SETUP‘.
Nähere Informationen zu den einzelnen Systemerweiterungen befinden sich in den ent-
sprechenden Bedienungsanleitungen oder im Internet unter http://www.fronius.com
Nähere Information zur Verkabelung von DATCOM-Komponenten finden Sie unter:
 http://www.fronius.com/QR-link/4204101938

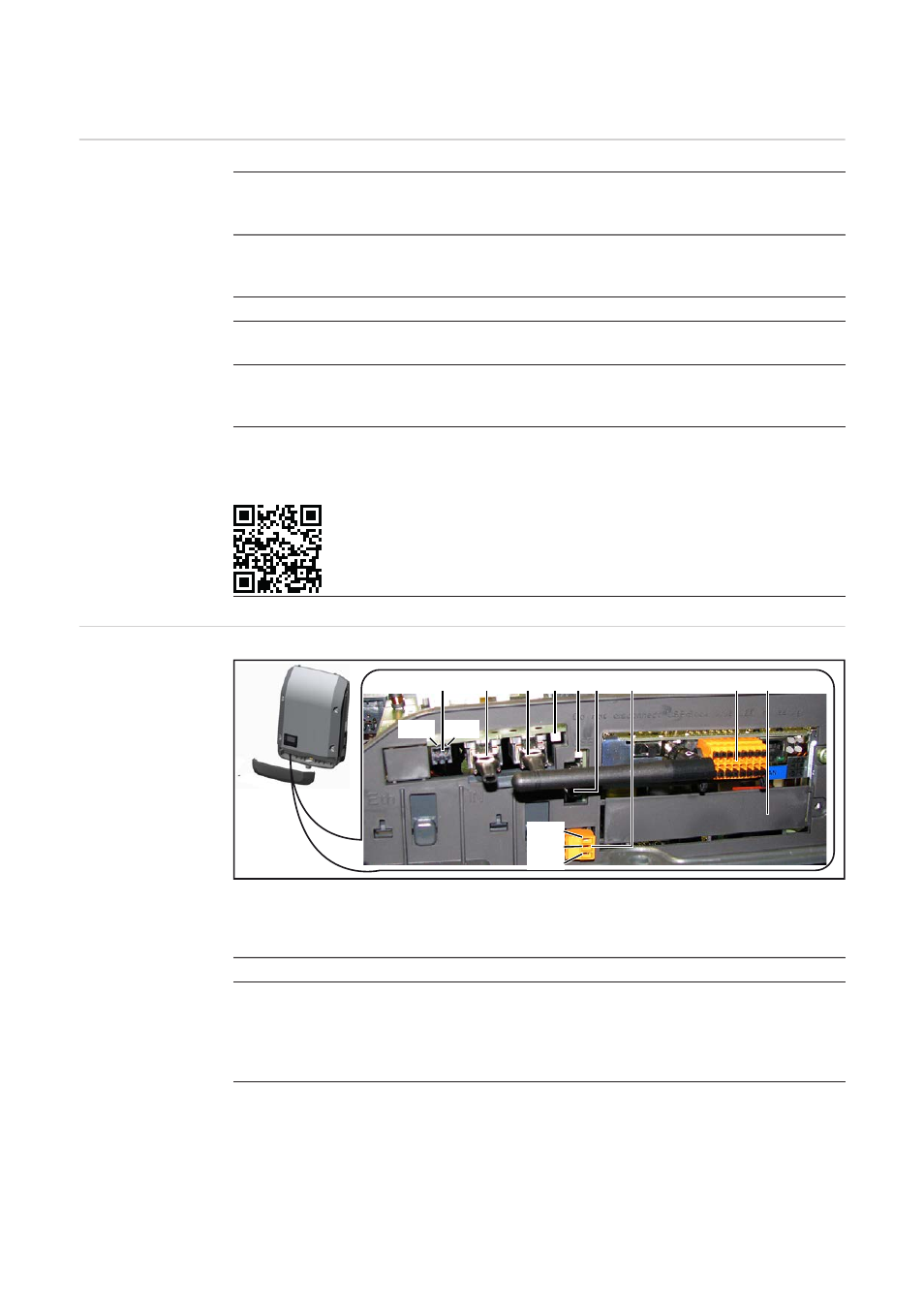

Pos. Bezeichnung
(1) umschaltbare Multifunktions-Stromschnittstelle. Für eine nähere Erklärung siehe
nachfolgenden Abschnitt „Erklärung der Multifunktions-Stromschnittstelle“
Für den Anschluss an die Multifunktions-Stromschnittstelle den 2-poligen Gegen-
stecker aus dem Lieferumfang des Wechselrichters verwenden.
(1) (2) (3) (4) (5)(6) (7) (8) (9)
IN IN OUT OUT
PIN 2 PIN 1
PIN 1
PIN 2
PIN 3
