78
(7)
I/Os
entrées et sorties numériques
Modbus RTU 2 fils (RS485) :
D-
Données Modbus -
D+
Données Modbus +
Alimentation int./ext.
-
GND
+
U
int
/ U
ext
Sortie de tension interne 12,8 V
ou
Entrée pour une tension d’alimentation externe
>12,8 - 24 V DC (+ 20 %)
Entrées numériques : 0 - 3, 4 - 9
Niveau de tension : bas = min. 0 V - max. 1,8 V ; haut = min. 3 V - max. 24 V DC (+
20 %)
Courants d'entrée : selon tension d'entrée ; résistance d'entrée = 46 kOhm
Sorties numériques : 0 - 3
Pouvoir de coupure en cas d'alimentation via la carte enfichable Fronius Datama-
nager 2.0 : 3,2 W au total pour les 4 sorties numériques
Pouvoir de coupure en cas d'alimentation via un bloc d'alimentation externe avec
min. 12,8 - max. 24 V DC (+ 20 %), raccordé à Uint / Uext et GND : 1 A, 12,8 -
24 V DC (selon le bloc d'alimentation externe) par sortie numérique

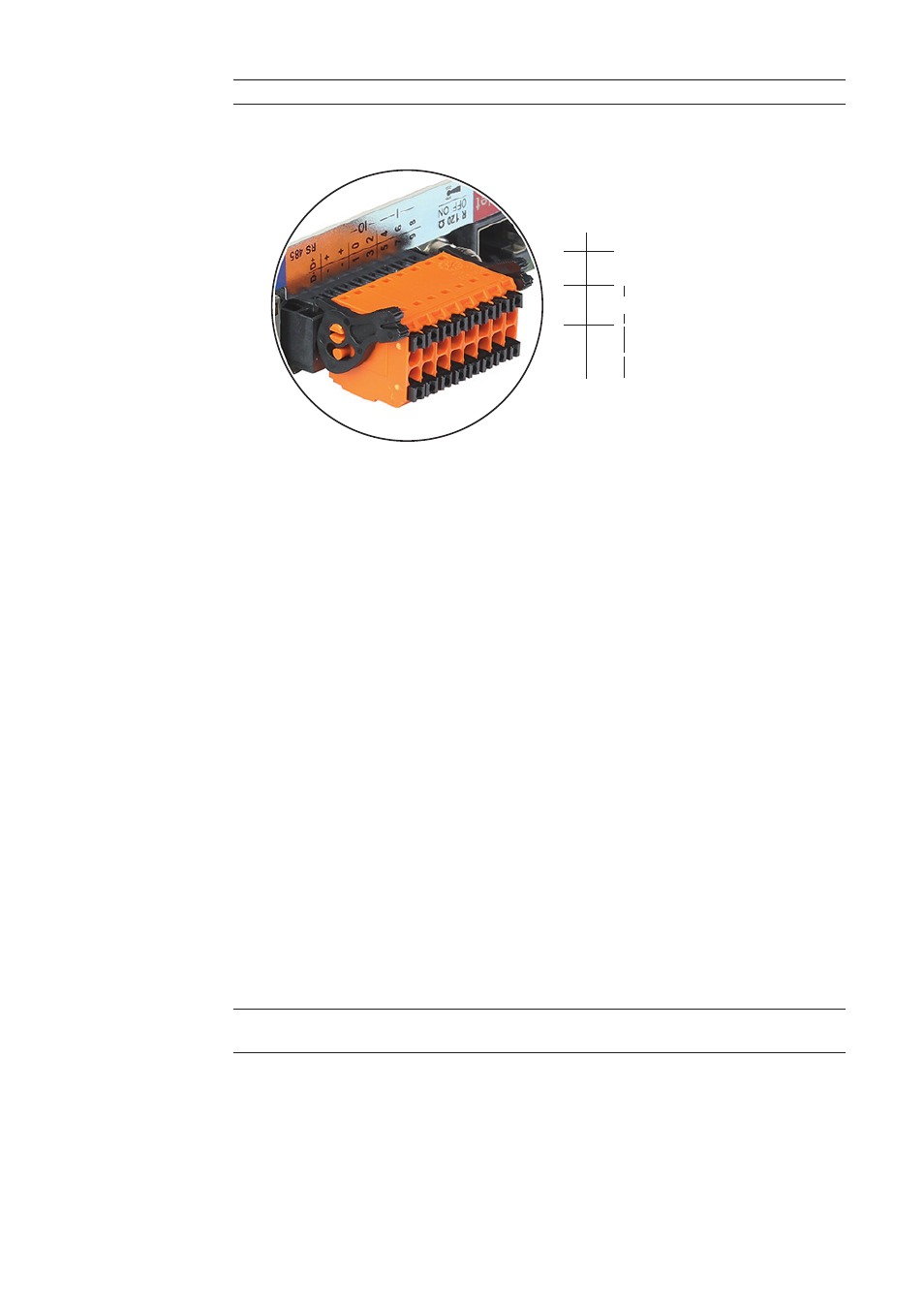

Le raccordement aux entrées/sorties s'effectue au moyen de la contre-fiche fournie.
(8)
Socle d'antenne
pour la fixation de l'antenne WiFi
N°
Fonction
D-
-
-
1
3
5
7
9
D+
+
+
0
2
4
6
8
I IO RS485
