Fronius Symo x.x-3-S Benutzerhandbuch
Seite 17
15
DE
Beschaltungs-Variante 1: Signalkontakt für Überspannungs-Schutz
Die Option DC OVP Typ 2 (Überspannungs-Schutz) gibt, je nach Einstellung im Basic-Me-
nü, eine Warnung oder einen Fehler am Display aus. Nähere Informationen zu der Option
DC OVP Typ 2 finden Sie in der Installationsanleitung.

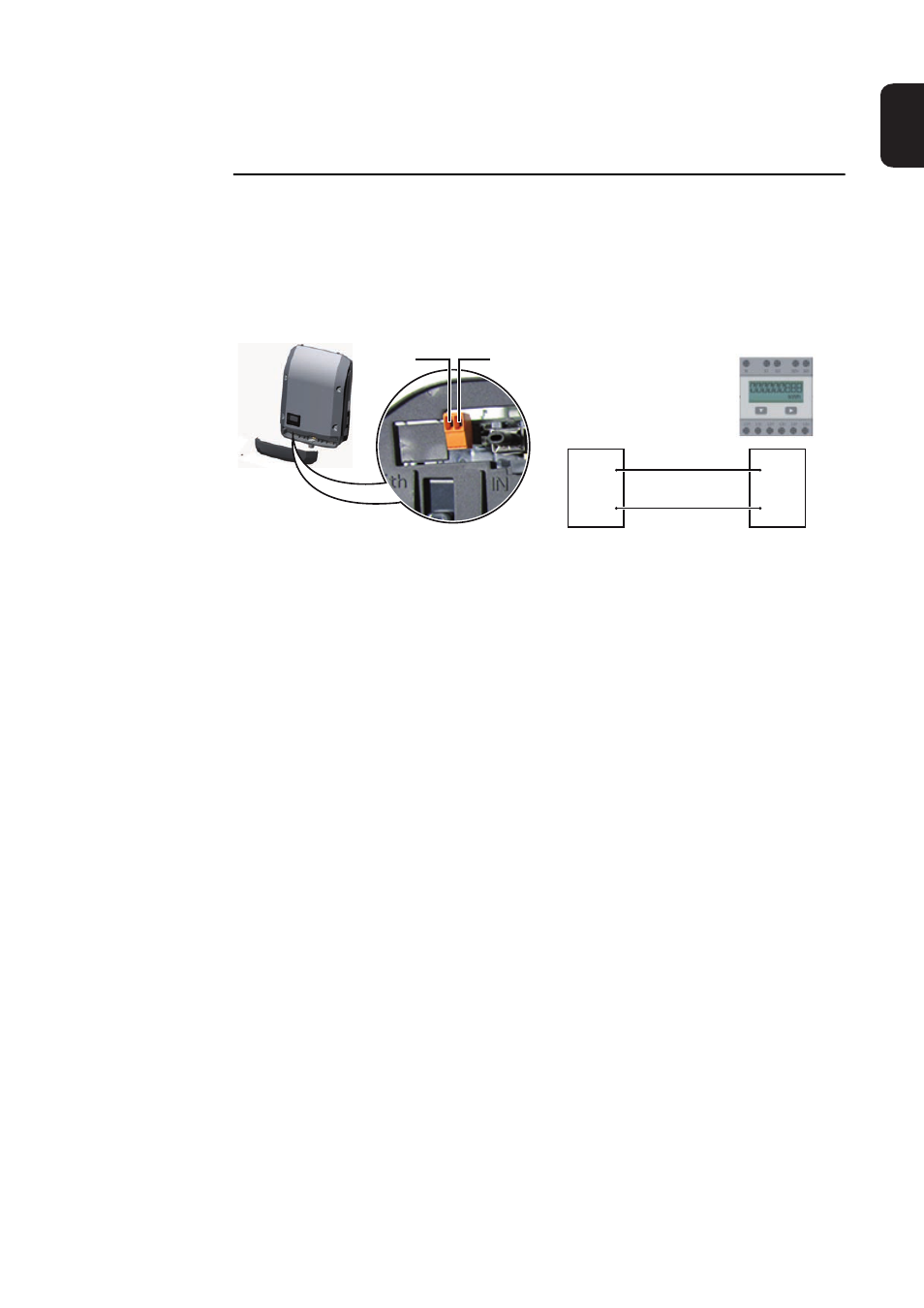

Beschaltungs-Variante 2: S0-Zähler
Ein Zähler zur Erfassung des Eigenverbrauchs per S0 kann direkt an den Wechselrichter
angeschlossen werden.
WICHTIG! Der Anschluss eines S0-Zählers am Wechselrichter kann eine Aktualisierung
der Wechselrichter-Firmware erfordern.
Anforderungen an den S0-Zähler:
-
muss der Norm IEC62053-31 Class B entsprechen
-
max. Spannung 15 V DC
-
max. Strom bei ON 15 mA
-
min. Strom bei ON 2 mA
-
max. Strom bei OFF 0,15 mA
Empfohlene max. Impulsrate des S0-Zählers:
PV-Leistung kWp [kW]
max. Impulsrate pro kWp
30
1000
30
2000
10
5000
≤ 5,5
10000
Pin 1
Pin 2
Pin 1
Pin 2
S0 +
S0 -
